PCB无声杀手:铜不平衡如何导致翘曲以及如何防止翘曲

来源: 时间: 2025/08/02 09:12:00 阅读: 137

在印刷电路板 (PCB) 制造领域,一个隐藏的问题可能会导致重大问题:铜不平衡。这个经常被忽视的因素是 PCB 翘曲的主要原因,导致制造缺陷、组装问题,甚至整个电路板故障。如果您正在处理翘曲的电路板或旨在防止 PCB 弯曲,那么了解 PCB 中的铜分布并应用正确的平衡技术至关重要。在本详细指南中,我们将探讨 PCB 翘曲的原因、铜不平衡的作用以及确保电路板保持平整和功能的实用策略。



什么是 PCB 翘曲以及为什么它很重要?

PCB翘曲是指印刷电路板弯曲或扭曲,导致其偏离其预期的平面形状。这种缺陷可能发生在制造、焊接甚至 PCB 组装后。翘曲的电路板会产生许多问题,例如未对准的组件、不良的焊点以及可能导致裂纹或故障的机械应力。在严重的情况下,翘曲会导致电路板无法使用,从而增加生产成本并延迟项目。

翘曲的影响在高密度设计或需要精度的应用中尤为重要,例如航空航天、汽车或医疗设备。例如,表面贴装技术 (SMT) 装配线中的翘曲 PCB 可能会导致墓碑等缺陷,即由于焊接不均匀而使组件直立。防止 PCB 翘曲不仅关乎美观,还关乎确保可靠性和性能。

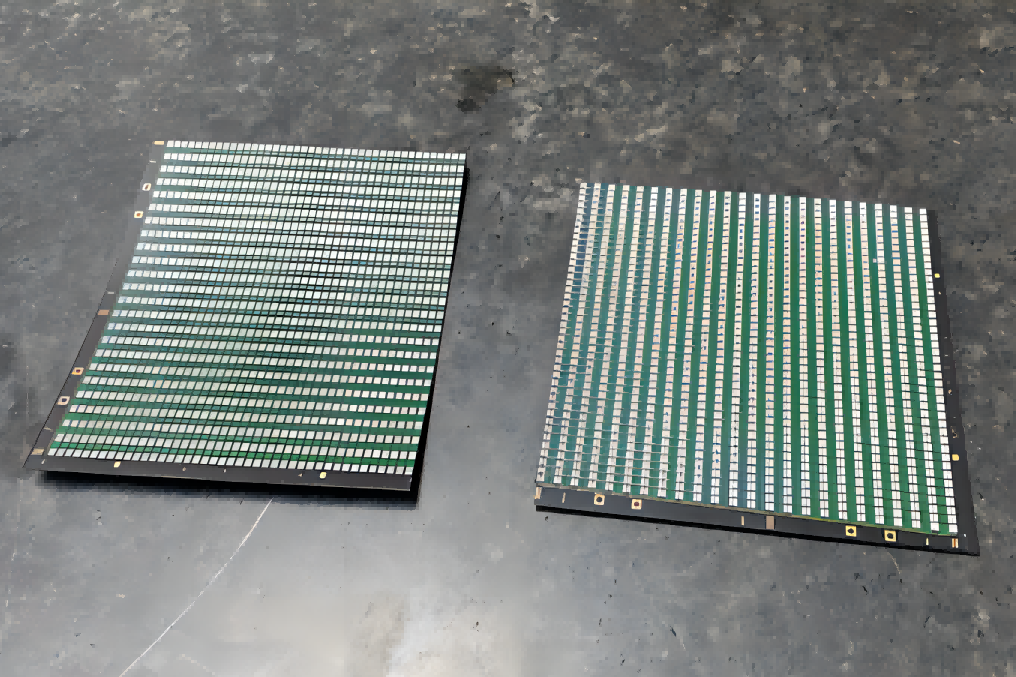

PCB翘曲



PCB 翘曲的主要原因:为什么铜不平衡是无声杀手

PCB 翘曲可能源于多种因素,但铜不平衡是主要且通常无声的罪魁祸首。让我们来分析一下 PCB 翘曲的主要原因,重点关注不均匀的铜分布如何发挥关键作用。

1. 铜层分布不均匀

PCB 由多层组成,通常在其上分布有铜走线和平面。当铜密度在层之间甚至同一层内发生显着变化时,在层压或回流焊等制造过程中会产生不均匀的热膨胀。例如,一侧铜平面较大、另一侧铜层最少的层在受热时会以不同的速率膨胀和收缩,从而导致弯曲。

从数字上看,铜的热膨胀系数 (CTE) 约为 17 ppm/°C,而基材(如 FR-4)在 XY 方向上的热膨胀系数约为 14-16 ppm/°C。这种轻微的不匹配,加上不均匀的铜,会放大温度变化期间的应力和翘曲,例如回流焊炉中的 260°C 峰值。

2. 制造过程中的热应力

如果铜分布不平衡,层压、焊接或固化等工艺中的高温会加剧翘曲。随着电路板的加热和冷却,铜较多的区域保持热量的时间更长,从而导致收缩不均匀。这在多层板中尤其成问题,因为内层可能具有不同的铜密度。

3. 材料不匹配和设计缺陷

除了铜之外,材料的选择和设计实践也会导致翘曲。使用CTE不匹配的基板或堆叠层不当会产生内应力。然而,铜的不平衡往往会加剧这些问题,使其成为需要解决的关键因素。

铜对称性


铜不平衡如何直接导致PCB制造缺陷

铜不平衡不仅会导致翘曲,还会引发一系列制造缺陷,从而损害整个电路板。以下是这个无声杀手如何影响 PCB 生产:

  • 焊点不良:翘曲的电路板会防止组件平放,导致焊膏应用不均匀。这可能会导致接头薄弱或开路,特别是在精度至关重要的细间距组件中。

  • 组件未对准:在 SMT 组装过程中,非平面 PCB 可能会导致组件移位,从而导致错位。这通常需要代价高昂的返工或报废电路板。

  • 机械应力和裂纹:翘曲引入应力点,可能导致走线或过孔出现微裂纹,从而缩短电路板的使用寿命。在高可靠性应用中,这是一个主要问题。

  • 信号完整性问题:对于高速设计,翘曲会改变走线阻抗(许多应用的目标通常为 50 欧姆)。即使是很小的偏差也会导致信号丢失或串扰。

这些缺陷凸显了为什么 PCB 中的铜分布不仅仅是一个设计细节,它还是质量和可靠性的成败因素。



防止翘曲的 PCB 铜平衡技术

现在我们了解了铜不平衡在 PCB 翘曲中的作用,让我们深入研究可行的技术,以实现正确的铜分布并防止弯曲。这些策略对于 PCB 工艺任何阶段的工程师和设计师来说都是实用的。

1. 铜分布的对称性设计

防止 PCB 翘曲的最有效方法之一是对称性设计。这意味着在多层设计中,确保电路板两侧和相应层的铜密度大致相等。例如,如果一层有一个大的接地层,则在另一层上镜像一个类似的平面以平衡热膨胀。

在实践中,目标是相对层之间的铜覆盖率差异不超过 10-15%。许多设计工具允许您在布局阶段计算铜密度,从而更容易及早发现和纠正不平衡。

2.使用铜盗或假图案

盗铜涉及在铜密度低的区域添加非功能性铜形状或图案。这些“虚拟”填充物平衡了整体铜分布,而不会影响电路板的电气性能。将这些图案放置在 PCB 的开放区域,确保它们不会干扰信号走线或过孔。

此技术对于一侧具有稀疏走线布局的电路板特别有用。通过填充空白空间,您可以降低制造过程中热应力不均匀的风险。

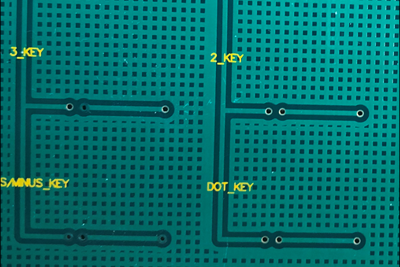

铜盗

3. 优化层叠以实现平衡

在多层 PCB 中,叠层设计在防止翘曲方面发挥着巨大作用。排列层,使铜平面和走线密度围绕电路板中心线对称分布。例如,在 4 层板中,确保第 1 层和第 4 层(外层)以及第 2 层和第 3 层(内层)具有相似的铜覆盖率。

此外,请咨询您的制造商有关材料选择的信息。一些基板在热应力下更容易翘曲,因此选择 CTE 更接近铜的材料可以最大限度地降低风险。

4. 控制制造参数

虽然设计至关重要,但制造工艺也会影响翘曲。与您的制造合作伙伴合作,控制层压压力和温度。例如,层压过程中的压力过大会锁定铜不平衡引起的应力,而回流焊后冷却不均匀会加剧弯曲。确保冷却逐渐均匀,以避免热冲击。

5. 生产前模拟和测试设计

在发送设计进行制造之前,请使用仿真工具来预测潜在的翘曲。许多 PCB 设计软件平台提供热和机械分析功能,可以突出显示铜不平衡区域。在实际条件下测试原型,例如 260°C 的回流焊,也可以及早发现翘曲风险。



防止 PCB 弯曲超出铜平衡的最佳实践

虽然铜平衡至关重要,但 PCB 设计和制造的整体方法可以进一步降低翘曲风险。以下是保持电路板平整且功能正常的其他最佳实践:

  • 选择合适的板厚:较薄的板(例如,低于 0.8 毫米)更容易弯曲。选择提供结构稳定性的厚度,特别是对于较大的 PCB。

  • 避免大面积的无支撑区域:没有组件或铜的大面积区域更容易弯曲。用虚拟填充物或机械支撑加固这些区域。

  • 最大限度地减少热循环:在装配或返工过程中反复暴露在高温下会增加翘曲。优化您的工艺以减少热应力。

  • 正确存放木板:存放不当,例如堆叠不均匀或将其暴露在潮湿环境中,可能会导致组装前翘曲。将 PCB 平放在受控环境中。



为什么防止 PCB 翘曲可以节省时间和金钱

在铜平衡和防翘曲方面投入精力不仅关乎技术完美,还是一个明智的商业决策。翘曲的电路板会导致更高的废品率、返工成本增加和生产延迟。例如,一批有缺陷的PCB可能会花费数千美元的材料和劳动力,更不用说如果有缺陷的产品进入市场,可能会失去客户的信任。

通过应用所讨论的技术,例如对称铜分布和优化叠层,您可以实现更高的产量和更快的上市时间。在可靠性不容谈判的行业中,防止 PCB 弯曲还可以确保符合严格的质量标准。



铜不平衡以获得完美的 PCB

由铜不平衡驱动的 PCB 翘曲是一种无声杀手,即使是设计最精心的电路板也会受到破坏。通过了解翘曲的原因(例如铜分布不均匀和热应力),您可以采取主动措施来防止弯曲和其他制造缺陷。对称性设计、使用盗铜和优化层叠层等技术是实现 PCB 中平衡铜分布的强大工具。
