逐层：层数对可实现的最大PCB尺寸的影响

在印刷电路板 （PCB） 领域，层数在确定电路板的最大可实现尺寸方面发挥着重要作用。简而言之，随着 PCB 中层数的增加，由于制造限制、信号完整性问题和热管理挑战，更大电路板尺寸的可能性通常会降低。然而，随着多层 PCB 设计和高密度互连 （HDI） 技术的进步，工程师可以突破这些界限，以满足复杂电子产品的需求。在本综合指南中，我们将探讨 PCB 层数和尺寸如何相互作用，深入研究多层 PCB 设计的复杂性，并讨论 HDI PCB 技术等解决方案，以最大限度地提高性能，同时保持多层 PCB 的信号完整性。

了解 PCB 层数及其在设计中的作用

PCB的层数是指嵌入电路板内部或表面的导电铜层数，由绝缘材料隔开。这些层的范围可以从简单设计中的单层到电信或航空航天系统等高级应用中的 30 多层。每一层都有一个用途，无论是用于路由信号、提供电源还是充当接地层。

层数直接影响 PCB 的复杂性和功能。更多的层允许更密集的组件布线和集成，这对于现代电子产品至关重要。然而，随着层数的增加，与尺寸、制造精度和性能相关的挑战也随之增加。让我们来分析一下层数如何影响可实现的最大 PCB 尺寸，以及为什么它对从事复杂设计的工程师很重要。

层数如何影响最大 PCB 尺寸

PCB 层数和尺寸之间的关系并不总是那么简单，因为它取决于几个因素，包括制造能力、材料特性和设计要求。下面，我们探讨层数影响 PCB 最大尺寸的关键方式。

1. 制造限制和面板尺寸限制

在 PCB 制造过程中，电路板通常在大面板上生产，然后将其切割成单独的单元。这些面板的尺寸受到先进 PCB 制造工艺中使用的设备的限制。对于层数较多（例如 12 层或更多）的多层板，由于翘曲、热膨胀和层间对准精度等问题，制造商经常面临在较大面板之间保持均匀性的挑战。

例如，标准面板尺寸可能为 18 x 24 英寸，但随着层数的增加，出现缺陷的风险也会增加，尤其是对于较大的电路板。这通常迫使制造商限制高层数 PCB 的最大尺寸以确保质量。实际上，4 层板可以轻松实现高达 20 x 16 英寸的尺寸，而 16 层板可以限制在 12 x 10 英寸或更小，以在生产过程中保持结构完整性。

2. 材料厚度和重量考虑因素

每增加一层都会增加 PCB 的整体厚度和重量。典型的 2 层板的厚度可能约为 1.6 毫米，而 12 层板的厚度可能超过 3 毫米，具体取决于介电材料和所使用的铜厚度。随着电路板越来越厚，由于机械应力以及组装和作过程中潜在的弯曲或破裂，处理较大尺寸变得更具挑战性。

此外，较厚的板材需要更坚固的材料，这会增加成本并由于可用性和处理限制而限制最大尺寸。工程师必须平衡层数和尺寸，以确保电路板在预期应用中保持实用性。

3. 热管理挑战

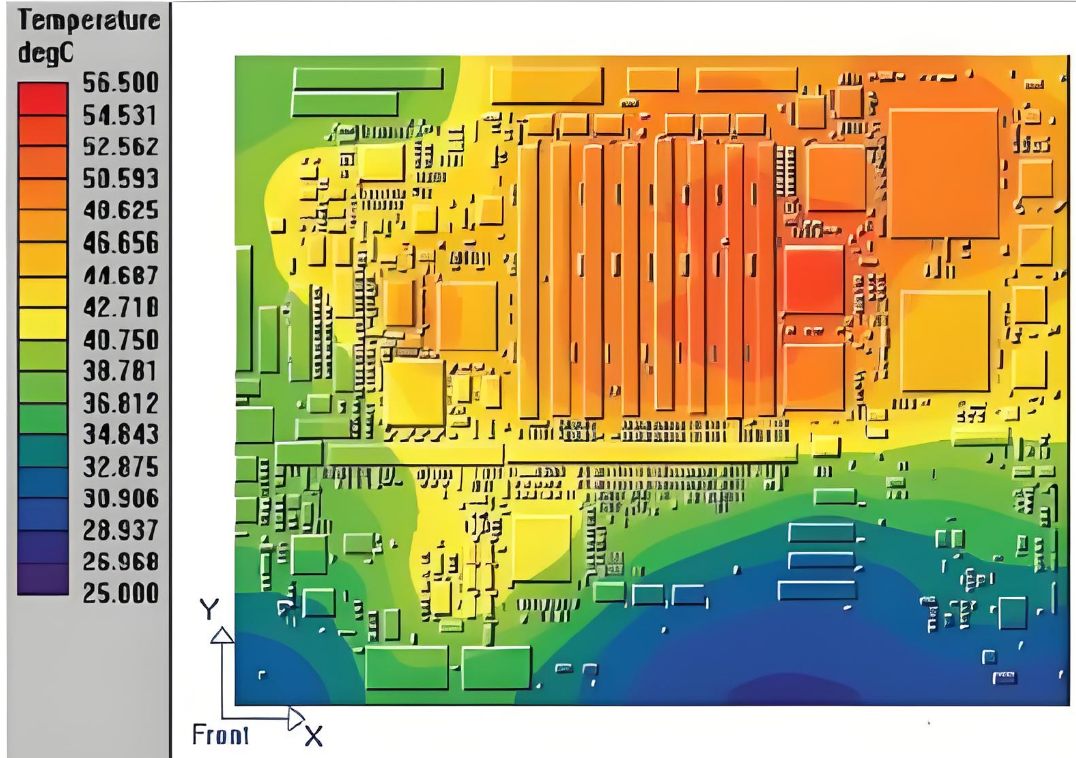

高层数通常意味着更多的组件和功耗，从而导致发热增加。具有多层的较大 PCB 可能会难以散热，因为内层会吸收热量，从而产生热点。这个问题在较大的电路板中变得更加明显，因为热量有更长的路径逸出到边缘或通过过孔。

为了缓解这种情况，设计人员可能需要合并热通孔或散热器，这可以减少布线和组件的可用面积，从而有效限制最大尺寸。例如，专为高功率应用设计的 10 层 PCB 可能需要保持在 10 x 8 英寸以下，以确保适当的热量分布，而无需额外的冷却机制。

多层 PCB 设计：平衡复杂性和尺寸

多层 PCB 设计是创建紧凑、高性能电子产品的强大方法，但它需要仔细规划来管理尺寸限制。以下是一些优化设计的策略，同时解决层数对电路板尺寸的影响。

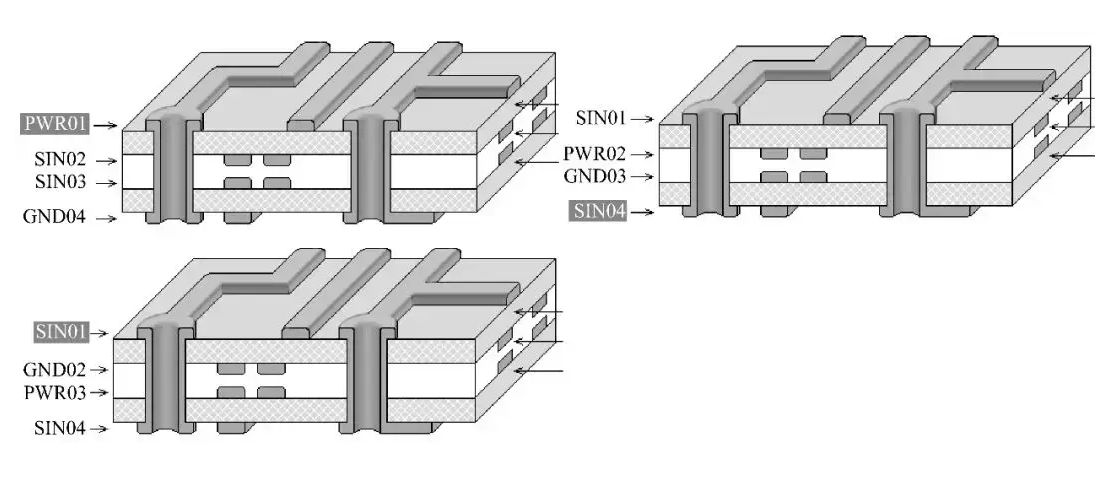

1. 层堆叠和阻抗控制

在多层设计中，层的排列（称为叠层）对于保持多层 PCB 的信号完整性至关重要。例如，将接地层放置在信号层附近可以减少电磁干扰 （EMI） 和串扰。然而，实现所需的阻抗（高速信号通常约为 50 欧姆）需要精确控制层厚和介电常数，这在具有多层的大型电路板中可能具有挑战性。

对于 6 层 PCB，常见的叠层可能包括顶部和底部的两个信号层，中间有接地层和电源层。随着层数增加到 12 层或更多，由于材料变化，在更大区域内保持一致的阻抗变得更加困难，这可能会限制电路板的尺寸。

2. 过孔类型和布线密度

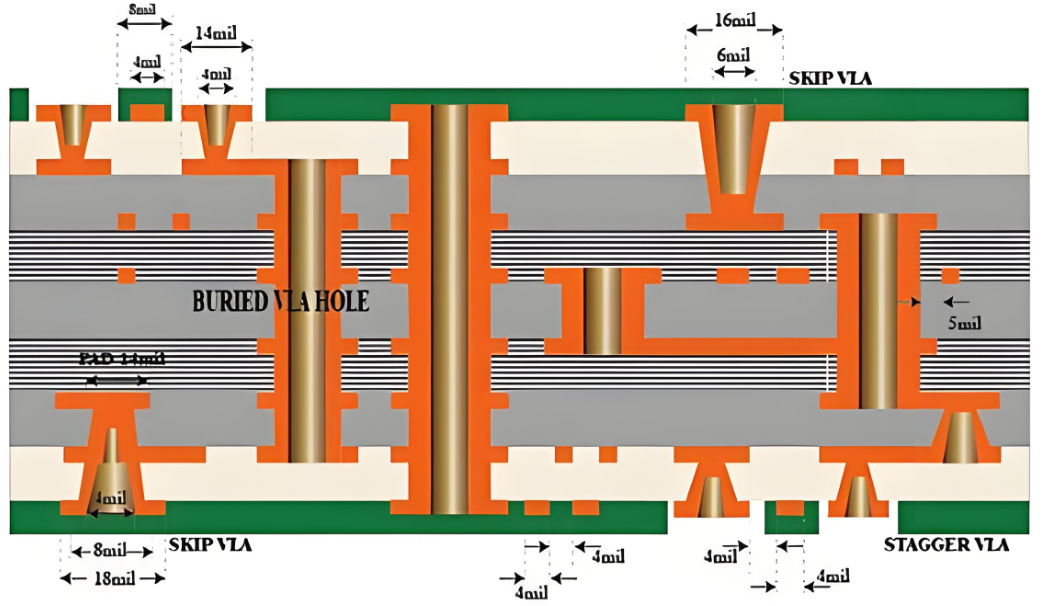

过孔对于连接多层 PCB 中的层至关重要，但它们也会影响尺寸和布线效率。穿过所有层的通孔过孔占用更多空间，并且会限制较大电路板上的布线。盲孔和埋孔通常用于 HDI PCB 设计，通过仅连接特定层来节省空间，从而在不牺牲性能的情况下实现更高的密度和可能更大的电路板尺寸。

例如，由于布线拥塞，使用标准通孔过孔的 16 层 PCB 可能会被限制为更小的尺寸，而采用 HDI 技术的相同设计可以通过优化过孔放置来实现更大的占地面积。

HDI PCB 技术：突破尺寸和层数的极限

HDI PCB 技术（即高密度互连）对于希望在不影响性能的情况下最大化 PCB 尺寸和层数的工程师来说是一个游戏规则改变者。HDI 设计使用微孔（直径小于 0.15 mm 的过孔）和更细的走线来实现更高的元件密度和更好的信号完整性。

HDI 对大型多层 PCB 的好处

HDI 技术允许在更薄的外形中增加更多层，从而减少整体电路板厚度并实现更大的尺寸。例如，具有 20 层的 HDI 板的厚度可能仅为 2.5 毫米，而传统多层板的厚度为 4 毫米，从而更容易处理更大的尺寸而不会出现机械问题。

此外，HDI 通过更短的互连和更好的层堆叠最大限度地减少信号损失和串扰，从而提高多层 PCB 的信号完整性。这对于高频应用尤为重要，因为信号速度可能超过 5 GHz，并且在更大的电路板区域保持完整性至关重要。

HDI在大型PCB中的应用

HDI 技术广泛应用于电信、汽车和医疗设备等行业，在这些行业中，具有高层数的大型复杂 PCB 很常见。例如，电信服务器主板的尺寸可能为 18 x 12 英寸，有 24 层，依靠 HDI 在不牺牲尺寸的情况下管理密集路由和高速信号。

多层 PCB 中的信号完整性：尺寸的关键考虑因素

保持多层 PCB 的信号完整性至关重要，尤其是随着电路板尺寸和层数的增加。信号完整性是指电信号通过电路板时的质量，它可能受到阻抗失配、串扰和信号延迟等因素的影响。

电路板尺寸对信号完整性的影响

由于走线长度较长和寄生电容增加，层数较大的较大 PCB 更容易出现信号衰减。例如，以 15 GHz 的速度在 3 英寸板上传输的信号可能会遇到几纳秒的延迟，从而导致高速电路出现时序问题。为了解决这个问题，设计人员经常使用受控阻抗走线和战略性放置的接地层，这可能会限制可用面积，从而限制最大尺寸。

增强信号完整性的策略

为了确保大型多层 PCB 的信号完整性，工程师可以采用多种技术：

• 缩短走线长度：将关键信号路由到内层以减少受到干扰，即使这意味着更紧凑的布局。

• 使用差分对：对于高速信号，差分对可以最大限度地减少噪声并在更远的距离内保持完整性。

• 优化接地层：连续接地层可降低 EMI 并为信号提供稳定的参考，这对于大型电路板至关重要。

用于高层数的先进 PCB 制造技术

先进的 PCB 制造方法对于克服高层数和更大电路板尺寸的挑战至关重要。这些技术可确保复杂设计的精度、可靠性和性能。

1. 顺序层压

顺序层压是一种用于逐层构建多层 PCB 的过程，以确保精确对准和粘合。这种方法对于具有 10 层或更多层的电路板特别有用，因为它降低了可能导致较大电路板缺陷的错位风险。虽然它增加了生产时间和成本，但它通过保持结构完整性来允许更大的尺寸。

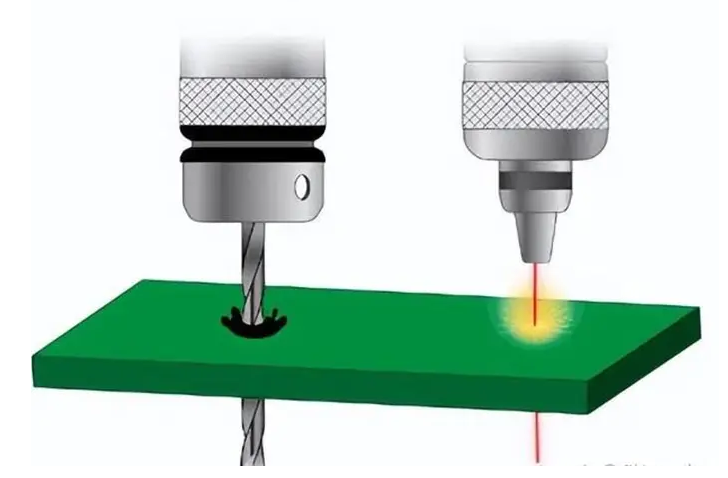

2. 微孔激光钻孔

激光钻孔是 HDI 技术的基石，能够为高密度设计创建微孔。该技术通过允许更有效地利用空间来支持更大的电路板尺寸，因为微孔比传统过孔占用的面积更少。例如，20 层 HDI 板可能包含数千个微孔，支持 16 x 12 英寸的尺寸，而不会出现布线问题。

3. 先进材料

使用低损耗电介质等高性能材料可以提高信号完整性和热管理，从而实现更大的多层 PCB。介电常数 （Dk） 为 3.0 或更低的材料非常适合高频应用，因为它们可以减少长走线上的信号损失，从而支持更大的电路板尺寸。

工程师实用技巧：设计具有高层数的更大 PCB

对于希望设计具有高层数的更大 PCB 的工程师，请考虑以下可作的技巧：

• 尽早与制造商合作：与您的制造合作伙伴讨论尺寸和层数限制，以确定可行的尺寸并避免昂贵的重新设计。

• 优先考虑密度的 HDI：使用 HDI 技术将更多功能打包到更小的占用空间中，从而有可能在不牺牲性能的情况下实现更大的整体尺寸。

• 模拟信号完整性：使用仿真工具对较大电路板上的信号行为进行建模，确保高层数不会降低性能。

• 平衡成本和复杂性：虽然更多的层支持复杂的设计，但它们也会增加成本。优化层数以满足性能需求，而不会超出大型电路板的预算限制。

导航层数和 PCB 尺寸以实现最佳设计

PCB 层数和尺寸之间的相互作用是设计现代电子产品的工程师的关键考虑因素。虽然层数越高，功能越强大，复杂性越大，但由于制造、散热和信号完整性方面的挑战，它们通常会限制最大可实现的尺寸。通过利用多层 PCB 设计最佳实践、采用 HDI PCB 技术以及利用先进的 PCB 制造技术，设计人员可以突破这些界限，制造出更大的高性能电路板。
