铜平衡：可靠PCB制造经常被忽视的关键

在错综复杂的 PCB 制造世界中，铜平衡是确保高质量、可靠印刷电路板的关键因素，但往往被低估。那么，什么是铜平衡，为什么它在 PCB 制造过程中至关重要？简而言之，铜平衡是指铜在 PCB 层上的均匀分布，以防止翘曲、提高可制造性并提高性能。它的重要性怎么强调都不为过——它直接影响 PCB 制造缺陷、PCB 生产良率提高，甚至 PCB 成本降低。

在这份综合指南中，我们将深入探讨铜平衡的作用，探讨它如何影响 PCB 制造过程，以及为什么它对于追求一致质量和效率的工程师和制造商至关重要。无论您是想最大限度地减少缺陷还是优化成本，了解铜平衡都会改变游戏规则。

什么是PCB制造中的铜平衡？

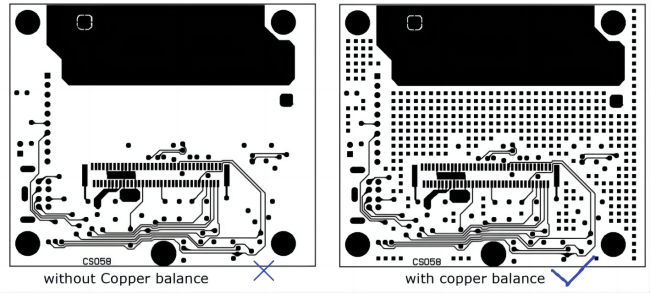

铜平衡是在设计和制造阶段将铜均匀分布在印刷电路板各层上的做法。PCB 由多层导电铜和绝缘材料组成，如果铜分布不均匀，可能会导致机械应力、翘曲或电气性能问题。实现平衡意味着确保每一层具有相似的铜密度，通常在 30-70% 的覆盖范围内，以保持结构完整性。

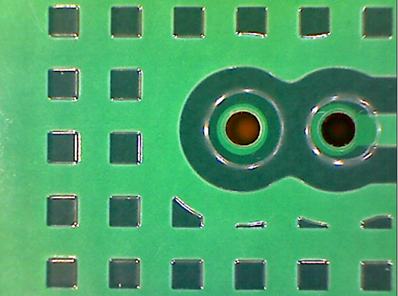

在 PCB 制造过程中，铜平衡是通过盗铜（添加非功能性铜图案）和影线图案等技术来管理的。这些方法有助于用铜填充电路板上的空白空间，以匹配其他区域的密度，从而防止蚀刻和层压过程中出现问题。如果没有适当的平衡，制造商就有可能出现缺陷，从而损害电路板的功能和使用寿命。

为什么铜平衡在 PCB 制造中很重要？

铜平衡在 PCB 制造过程中的重要性在于其对质量、可靠性和效率的影响。让我们来分析一下它很重要的关键原因：

1. 防止翘曲和机械应力

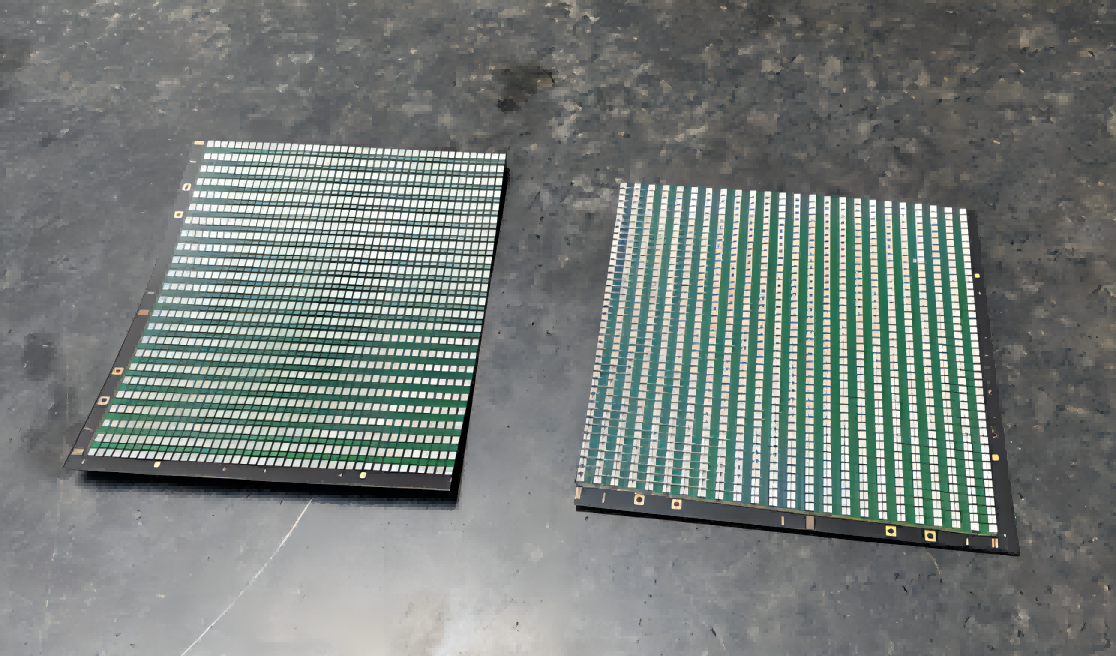

不均匀的铜分布会在制造过程中产生热应力和机械应力。当 PCB 在焊接或作过程中暴露在高温下时，铜密度较高的区域与铜密度较少的区域的膨胀和收缩方式不同。这种不平衡会导致电路板翘曲或扭曲，导致组件错位甚至裂纹。研究表明，不平衡铜会使多层板的翘曲增加多达 20%，从而显着影响可靠性。

2. 提高电气性能

铜平衡在保持一致的电气性能方面也发挥着作用。不均匀的铜会导致阻抗变化，特别是在信号完整性至关重要的高频设计中。例如，平衡性差的电路板可能会表现出 10% 或更大的阻抗偏差，从而导致信号延迟或数据丢失。平衡铜可确保均匀的电流分布，降低热点风险并将信号速度保持在所需范围内，例如高速应用的 3-5 ns。

3. 提高可制造性

从制造的角度来看，平衡的铜分布简化了蚀刻和电镀等工艺。在蚀刻过程中，铜密度低的区域可能会过度蚀刻，而致密区域可能会蚀刻不足，导致走线宽度不一致。适当的平衡可以最大限度地降低这些风险，确保全面统一的结果。这与 PCB 生产良率的提高直接相关，因为由于制造错误而被拒绝的电路板更少。

铜平衡如何减少 PCB 制造缺陷

PCB 制造缺陷是制造商最关心的问题，因为它们会导致材料浪费、成本增加和生产计划延迟。铜平衡解决了几个常见缺陷，确保制造过程更加顺畅。就是这样：

1. 最大限度地减少分层

当 PCB 层由于应力或附着力差而分离时，就会发生分层。不均匀的铜分布会在热循环期间产生应力点，从而加剧这个问题。根据行业观察，通过平衡铜，应力分布均匀，将分层的可能性降低多达 15%。

2. 减少蚀刻不一致

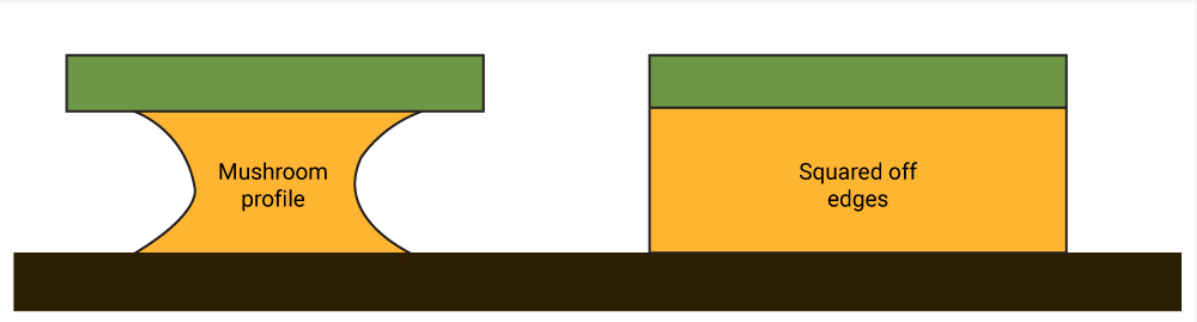

如前所述，当铜密度全面变化时，就会出现蚀刻不一致。低密度区域的过度蚀刻会削弱迹线，而高密度区域的欠蚀会留下不需要的铜，从而导致短路。平衡铜确保均匀蚀刻，显着降低缺陷率。

3. 防止电镀问题

在电镀过程中，不均匀的铜会导致镍或金等材料的沉积不一致。这会影响电路板的耐用性和导电性。平衡的铜分布确保电镀均匀，减少在应力下可能失效的空隙或弱焊点等缺陷。

铜平衡以提高 PCB 生产的良率

对于旨在最大限度地提高产量和最大限度地减少浪费的制造商来说，提高 PCB 生产的良率是重中之重。铜平衡通过减少需要报废或返工的有缺陷的电路板的数量，直接有助于提高产量。它的工作原理如下：

1. 减少制造错误

使用平衡铜时，蚀刻、层压和电镀过程中出现错误的可能性会显着降低。这意味着更多的董事会在第一次尝试时就通过了质量检查。例如，制造商报告称，在实施盗窃和舱口图案等铜平衡技术后，产量提高了 10%。

2. 各批次质量一致

平衡铜确保一批中的每块板都符合相同的质量标准。这种一致性减少了可变性，这是低产量的常见原因。当每块板都按预期运行时，制造商可以放心地扩大生产规模，而不必担心意外故障。

3. 简化测试和检查

在阻抗、信号完整性或热性能测试期间，带有平衡铜的电路板不太可能发生故障。这加快了检查过程，使制造商能够更快地通过生产移动电路板并提高总体产量。

铜平衡和PCB成本降低

降低成本是 PCB 制造的一个关键目标，铜平衡提供了多种途径来实现这一目标。虽然这似乎是一个小细节，但它对总体费用的影响是巨大的。让我们探讨一下它如何帮助降低成本：

1. 减少材料浪费

由于铜不平衡而导致的缺陷板通常需要丢弃，浪费铜箔和层压板等原材料。根据行业估计，通过适当的平衡最大限度地减少缺陷，制造商可以减少高达 8% 的材料浪费，从而在大批量生产中节省大量成本。

2. 降低返工费用

返工有缺陷的电路板既耗时又昂贵。平衡铜通过确保电路板在第一时间正确制造来减少返工的需要。这不仅节省了劳动力成本，还防止了交货计划的延误。

3. 优化制造效率

当铜平衡时，蚀刻和电镀等制造工艺变得更加可预测和高效。这减少了机器停机时间和维护成本，使制造商能够在更短的时间内生产更多的电路板。随着时间的推移，这些效率的提高会转化为大量的成本节约。

在 PCB 设计中实现铜平衡的最佳实践

对于工程师和设计师来说，实现铜平衡从设计阶段开始。以下是一些确保 PCB 布局中铜分布平衡的实用技巧：

• 使用盗铜：在电路板的空白区域添加非功能性铜形状，以匹配其他区域的密度。这有助于蚀刻过程中，防止过度蚀刻或欠蚀。

• 实现剖面线图案：在不需要实心铜的区域，使用阴影线或网格图案来保持密度而不影响电气性能。

• 检查层对称性：确保铜分布在多层板的各层之间镜像，以避免层压过程中的应力。

• 与制造商合作：与您的制造合作伙伴密切合作，了解他们对铜平衡的具体要求，因为工艺可能会有所不同。

• 使用设计软件工具：利用具有内置功能的 PCB 设计软件来分析和平衡各层的铜密度。

通过遵循这些实践，设计人员可以创建更易于制造且不易出现缺陷的布局，最终提高可靠性并降低成本。

铜平衡中的挑战以及如何克服这些挑战

虽然铜平衡至关重要，但它并非没有挑战。以下是一些常见的障碍和解决这些障碍的解决方案：

1. 具有高密度区域的复杂设计

在现代 PCB 中，高密度互连 （HDI） 通常会导致铜分布不均匀。为了克服这个问题，设计人员可以结合使用盗窃和影线图案来平衡密度，而不会影响设计的功能。

2. 多层板复杂性

多层板，尤其是6层以上的板，由于每层铜需求不同，容易出现不平衡。在设计阶段进行仔细的规划和模拟有助于确保所有层的对称性和平衡性。

3. 额外铜的成本

出于平衡目的添加铜会略微增加材料成本。然而，减少缺陷和提高产量带来的长期节省远远超过初始费用。选择具有成本效益的盗窃模式，以最大限度地降低增加成本。

优先考虑铜平衡以获得更好的 PCB

铜平衡可能是 PCB 制造过程中经常被忽视的一个方面，但它对质量、可靠性和成本的影响是不可否认的。通过确保均匀的铜分布，制造商可以防止 PCB 制造缺陷，提高 PCB 生产的良率，并显着降低 PCB 成本。对于工程师和设计师来说，将铜平衡技术纳入设计阶段是创建性能一致并经受实际应用严酷考验的电路板的积极步骤。
