PCB尺寸和成本:如何优化电路板以实现最高效率

来源: 时间: 2025/08/02 09:34:00 阅读: 149

您是否希望降低 PCB 项目的成本并提高效率?了解 PCB 尺寸和成本之间的关系是实现这两点的关键。在本综合指南中,我们将探讨如何通过智能尺寸、材料选择和制造策略来优化电路板设计以实现最高效率。通过专注于 PCB 尺寸和成本分析、PCB 成本优化、PCB 材料成本、PCB 制造成本和降低成本的 PCB 设计,您将学习在不影响质量的情况下节省资金的可行技巧。让我们深入了解细节!



为什么 PCB 尺寸和成本在设计中很重要

在设计印刷电路板 (PCB) 时,尺寸和成本是需要考虑的两个最关键因素。较大的电路板通常意味着更高的材料和制造费用,而较小的电路板可以节省资金,但可能会限制功能或使组装复杂化。取得适当的平衡对于效率至关重要。通过进行彻底的 PCB 尺寸和成本分析,您可以确定最大限度地减少费用的机会,同时确保您的设计满足性能要求。

在下面的部分中,我们将分解影响 PCB 成本的因素,包括尺寸、材料和制造工艺。我们还将分享行之有效的 PCB 成本优化策略,以帮助您在项目的每个阶段做出明智的决策。

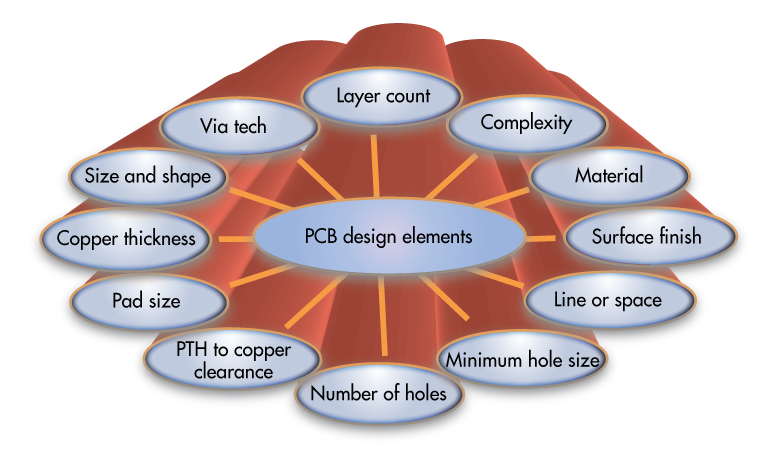

影响PCB成本的关键因素

在深入研究优化技术之前,了解推动 PCB 成本的主要因素非常重要。其中包括电路板尺寸、材料选择、层数和制造工艺。让我们详细探讨其中的每一个。

1. PCB尺寸及其对成本的影响

PCB 的物理尺寸直接影响成本。更大的电路板需要更多的原材料,例如基板和铜,这增加了PCB材料成本。此外,更大的电路板会占用更多制造面板上的空间,从而减少单次运行中可以生产的电路板数量。这种低效率通常会导致更高的 PCB 制造成本。

例如,PCB 生产中的标准面板尺寸通常为 18 x 24 英寸。如果您的电路板尺寸为 6 x 6 英寸,则面板上只能安装几个单元,从而推高每块电路板的成本。然而,将尺寸减小到 3 x 3 英寸可以允许每个面板使用更多电路板,从而显着降低单位成本。

2. 材料选择和成本

PCB 中使用的材料在确定成本方面也起着重要作用。FR-4 等标准材料应用广泛且价格实惠,基本设计的价格通常在每平方英寸 0.50 至 1.00 美元之间。但是,如果您的项目需要高频性能或热阻,您可能需要罗杰斯或聚酰亚胺等专用材料,每平方英寸的成本可能高出 2-5 倍。

平衡性能需求与 PCB 材料成本至关重要。选择一种经济高效且仍能满足您的设计要求的材料可以节省大量成本。

3. 层数和复杂性

PCB 中的层数与成本直接相关。单层板的生产成本最低,而 4 层或 6 层板由于额外的材料和制造步骤,成本可能会高出 2-3 倍。每一层都会增加设计的复杂性并增加出错的风险,从而进一步推高 PCB 制造成本。

例如,2 层板的制造成本可能为每平方英寸 0.10 美元,而 6 层板的制造成本可能跃升至每平方英寸 0.30 美元或更多,具体取决于设计复杂性。

4. 制造工艺和交货时间

制造过程本身会影响成本。表面光洁度(例如 HASL 与 ENIG)和过孔类型(例如通孔与微孔)等工艺可能会增加费用。此外,较短的交货时间通常伴随着高价,因为制造商会优先考虑您的订单而不是其他订单。

通过提前规划并允许标准交货时间,您可以避免加急费用并降低 PCB 制造成本。基本板的标准交货时间通常为 5-10 天,而加急订单(2-3 天)可能会使成本增加 20-50%。

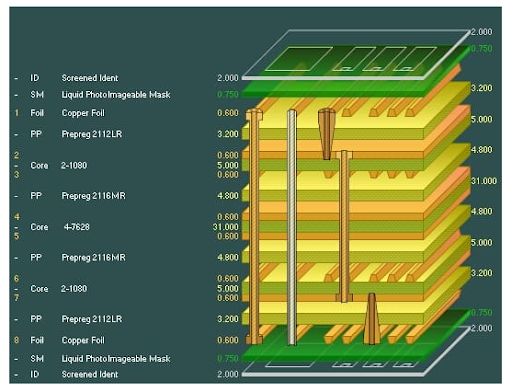

显示材料选择和成本因素的 PCB 层叠层

PCB 成本优化策略

现在我们已经介绍了推动 PCB 成本的因素,让我们看看 PCB 成本优化的实用策略。这些技巧将帮助您设计既经济又高效的电路板。

1. 优化面板化的 PCB 尺寸

降低成本的最有效方法之一是在设计 PCB 尺寸时考虑到面板化。面板化是指将多个 PCB 排列在单个制造面板上,以最大限度地利用空间。通过在面板上安装更多电路板,您可以降低单位成本。

例如,如果一块面板可以容纳 10 块 4 x 4 英寸的板,但只能容纳 5 块 6 x 6 英寸的板,那么较小的设计将更具成本效益。与您的制造商合作,了解他们的标准面板尺寸并相应地设计您的电路板尺寸。这个简单的步骤可以将 PCB 制造成本降低 10-20% 或更多。

2. 最小化层数

减少 PCB 中的层数是另一种省钱的有效方法。如果您的设计可以使用 2 层板而不是 4 层板,您可以将制造成本减半。仔细分析您的电路要求和布线需求,以确定所需的最小层数。

例如,如果您的设计涉及低速信号(低于 50 MHz),则 2 层板通常就足够了。然而,高速设计(高于 100 MHz)可能需要额外的层来进行阻抗控制和信号完整性。

3. 选择性价比高的材料

如前所述,材料选择是影响PCB材料成本的一个主要因素。在通用应用中坚持使用 FR-4 等标准材料。为需要特定性能(例如高导热性或低介电损耗)的项目保留高成本材料。

此外,如果您的设计允许,请考虑使用更薄的基材。1.6mm厚的FR-4板是标准配置,性价比高,但0.8mm板可以减少材料使用量和重量,从而节省少量成本。

4. 简化可制造性设计

在设计 PCB 时考虑到可制造性可以显着降低成本。避免过于复杂的特征,例如非常小的过孔(低于 0.3 毫米)或紧密的走线间距(低于 6 密耳),因为这些需要先进的制造技术,从而增加费用。

例如,对过孔(0.4 毫米或更大)使用标准钻孔尺寸并保持 8 密耳或更大的走线宽度可以使您的设计保持在标准制造能力范围内,通过避免特殊工艺来降低 PCB 制造成本。

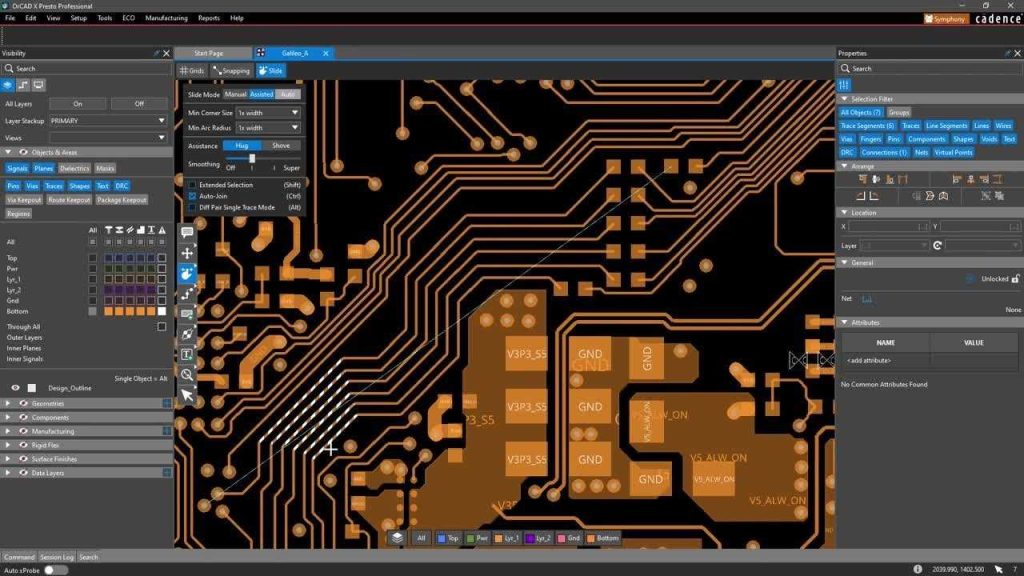

PCB设计布局具有节省成本的功能,可实现高效制造

降低成本的 PCB 设计:先进技术

除了基础知识之外,PCB 设计中还有用于降低成本的先进技术,可以进一步优化您的项目。这些策略需要对设计和制造有更深入的了解,但可以节省大量成本。

1. 使用标准组件和封装

选择具有广泛可用封装的标准组件可降低组装成本。定制或稀有组件通常需要特殊处理或采购,这会增加费用。对于电阻器和电容器,请坚持使用具有 0805 或 0603 等常见封装的组件,因为它们具有成本效益且易于采购。

例如,使用标准 0805 电阻器占地面积而不是定制尺寸可以节省组件和组装成本,因为自动拾取和放置机器针对标准尺寸进行了优化。

2. 优化布线以确保信号完整性

高效布线不仅可以提高性能,还可以通过最大限度地减少对额外层的需求来降低成本。对于高速信号,通过使用一致的走线宽度和间距来保持受控阻抗。阻抗的常见目标是单端信号的 50 欧姆,这通常可以在设计适当的 2 层板上实现。

通过优化布线,您可以避免对额外层的需求,从而节省 PCB 制造成本,同时确保信号完整性。

3. 利用设计软件进行成本分析

现代设计软件通常包括用于成本估算和设计规则检查的工具。使用这些功能根据电路板尺寸、层数和材料选择来模拟制造成本。这使您可以在设计过程的早期进行调整,避免以后进行代价高昂的修改。

例如,一些工具可以估算 2 层和 4 层设计之间的成本差异,帮助您做出数据驱动的 PCB 成本优化决策。

PCB设计软件界面显示用于优化的成本估算工具



平衡成本和性能:实用技巧

虽然降低成本很重要,但绝不应以牺牲性能或可靠性为代价。以下是一些在 PCB 项目中平衡成本和质量的实用技巧。

1. 优先考虑关键设计要求

确定设计中不可协商的方面,例如信号速度或热管理,并相应地分配预算。例如,如果您的应用涉及 500 MHz 的高速数据传输,那么投资具有受控阻抗走线的 4 层板是值得的,以避免信号衰减。

2. 全面生产前测试原型

原型设计是一种经济高效的方法,可以在投入全面生产之前识别设计缺陷。一个原型可能要花费 50 到 100 美元,但通过防止一批 1,000 块电路板中的错误,它可以节省数千美元。使用原型来验证您的设计选择,并确保它们满足成本和性能目标。

3. 尽早与制造商合作

在设计阶段与您的制造合作伙伴合作可以发现节省成本的机会。制造商可以提供有关面板化、材料可用性和标准流程的见解,以符合您的 PCB 尺寸和成本分析。这种合作通常会带来更好的定价和更少的生产延迟。



通过智能PCB设计实现效率

优化 PCB 以获得最高效率需要仔细平衡尺寸、材料和设计选择。通过进行彻底的 PCB 尺寸和成本分析,专注于 PCB 成本优化,并应用 PCB 设计策略以降低成本,您可以在不牺牲质量的情况下显着降低 PCB 材料成本和 PCB 制造成本。

首先在设计时考虑镶板,选择具有成本效益的材料,并最大限度地减少层数。然后,应用标准组件选择和高效布线等先进技术来进一步降低费用。最后,确定关键要求的优先级并测试原型,以确保您的设计按预期运行。

通过这些策略,您将有能力为任何项目创建经济高效、高性能的 PCB。立即掌控您的设计过程,看看节省的费用不断增加!
