了解PCB线宽计算基础知识及其他知识

设计印刷电路板 （PCB） 涉及许多关键决策，其中最重要的决策之一是确定正确的线宽，也称为走线宽度。

什么是 PCB 线宽，为什么它很重要？

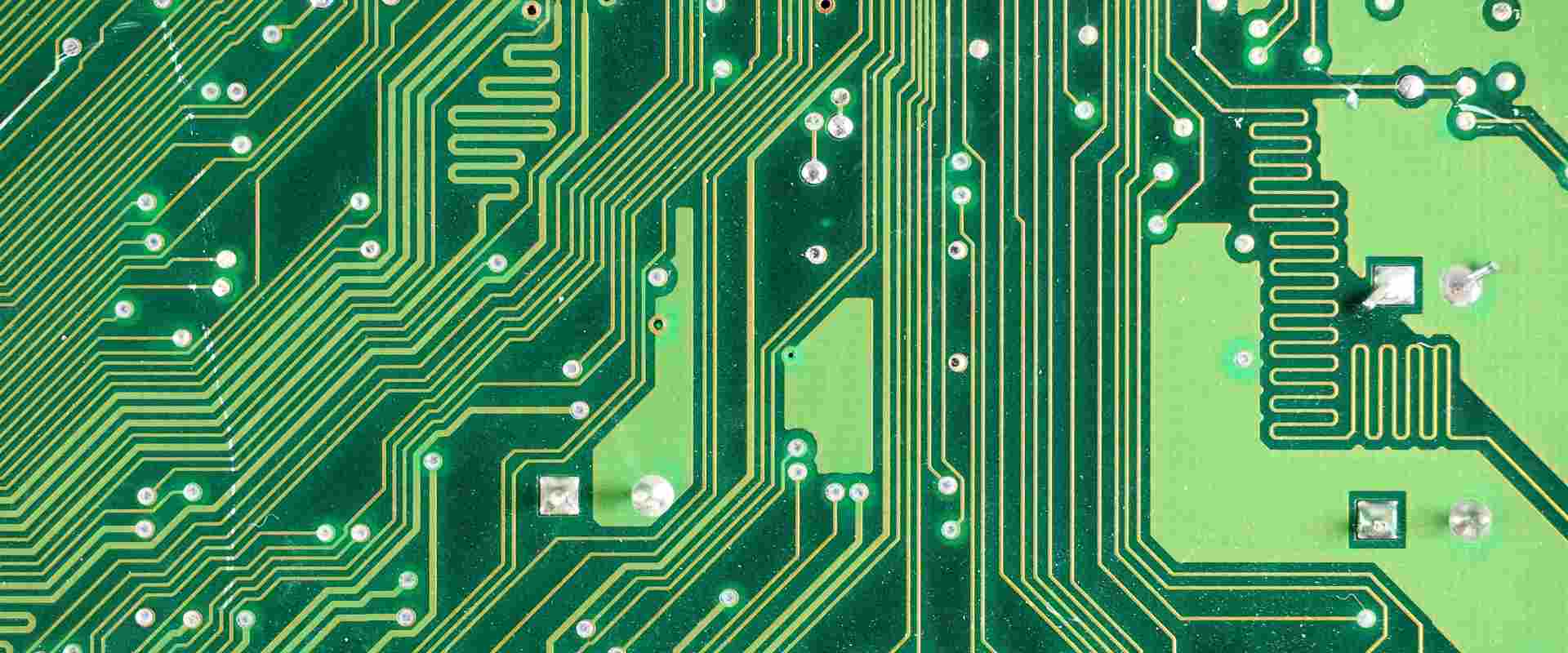

PCB线宽是指电路板上在组件之间传输电信号或电源的铜走线的宽度。这些走线就像细线一样，它们的宽度直接影响它们可以处理多少电流、产生多少热量以及保持信号完整性的能力。

正确的线宽至关重要。如果走线太窄，则在高电流负载下可能会过热或失效。如果太宽，会浪费宝贵的电路板空间并增加生产成本。通过使用走线宽度计算器或了解线宽计算背后的原理，您可以在性能和效率之间取得完美平衡。

如何计算 PCB 线宽：基础知识

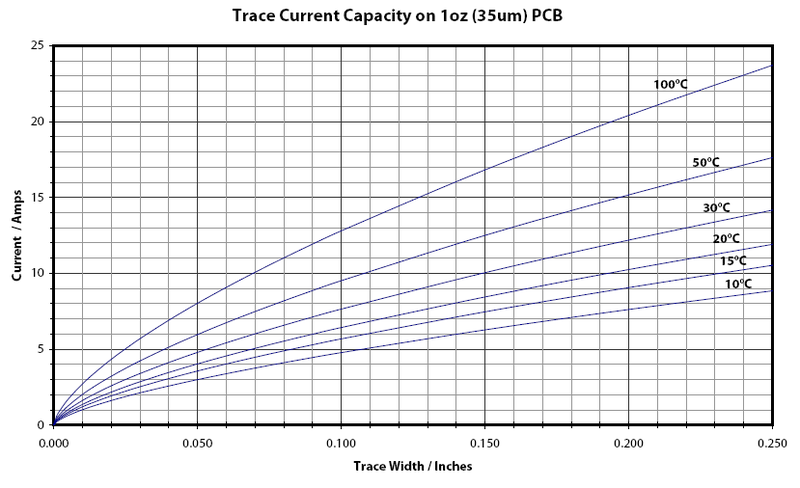

计算 PCB 走线的适当线宽需要考虑其承载的电流、允许的温升和铜层的厚度。可以使用在线 PCB 线宽计算器等在线工具简化该过程，但了解基本原理有助于您做出明智的决策。

计算走线宽度的最常见方法是基于 IPC-2221 等标准，该标准为 PCB 设计提供了指南。该公式考虑：

• 电流（I）：走线将承载的电流量，以安培 （A） 为单位。

• 温升 （ΔT）：可接受的高于环境温度的升高，对于大多数设计来说，通常为 10°C 至 20°C。

• 铜厚度（t）：铜层的厚度，通常为 1 盎司/英尺2 （35 μm） 或 2 盎司/英尺2 （70 μm）。

• 跟踪位置：走线是在外层（暴露在空气中）还是在内层（埋在电路板内），因为这会影响散热。

源自 IPC-2221 的外部迹线公式的简化版本为：

走线宽度（密耳）=（电流（A）/（k*（温升（°C））^b））^c

其中 k、b 和 c 是常量（对于外部迹线，通常为 k=0.048、b=0.44、c=0.725）。但是，使用走线宽度计算器可以节省时间并减少错误，因为它可以为您自动执行这些计算。

例如，如果走线需要在 1 盎司铜层上承载 2 A 电流，最大温升为 10°C，则在线计算器可能会建议外部走线的宽度约为 40 密耳（1 毫米）。这可确保走线在负载下不会过热。

影响PCB线宽的因素

了解影响 PCB 线宽的因素对于设计满足性能和可靠性要求的电路板至关重要。有几个关键因素会影响给定应用的必要走线宽度：

1. 载流能力

确定走线宽度的主要因素是走线必须承载的电流量。更高的电流需要更宽的走线，以防止过多的热量积聚。例如，在相同条件下，承载 5 A 的走线需要比承载 0.5 A 的走线宽得多。

2. 温升

可接受的温升决定了走线可以在不损坏电路板或附近组件的情况下产生多少热量。与较高的温升（例如，20°C）相比，较低的温升（例如，5°C）需要更宽的走线。大多数设计的目标是升高 10-20°C，以平衡性能和安全性。

3. 铜厚度

较厚的铜层可以在给定的走线宽度下承载更多的电流，因为它们具有更大的横截面积。例如，在相同的走线宽度和温升下，2 盎司铜层可以处理大约两倍于 1 盎司铜层的电流。

4. 跟踪位置（内部与外部）

多层 PCB 内层走线的散热效果不如外部走线，因为它们被绝缘材料包围。因此，内部走线通常需要更宽才能处理与外部走线相同的电流。一般经验法则是，内部走线可能需要外部走线宽度的 1.5 到 2 倍才能获得同等性能。

5. 信号完整性和阻抗

对于高频或高速数字信号，走线宽度也会影响阻抗。通常需要特定的宽度来匹配特性阻抗（例如，对于许多射频应用，50 欧姆）。不正确的走线宽度会导致信号反射和数据丢失，因此阻抗控制在此类设计中至关重要。

6. 制造限制

PCB制造工艺的功能可能会限制走线宽度。大多数标准工艺可以实现窄至 6 密耳（0.15 毫米）的走线宽度，但较窄的走线可能会增加成本或需要专门制造。请务必咨询您的制造厂，了解最小走线宽度和间距规则。

在线使用 PCB 线宽计算器

对于那些刚接触 PCB 设计或希望节省时间的人来说，在线 PCB 线宽计算器是一个非常宝贵的工具。这些计算器随处可见，通常需要您输入参数，例如：

• 电流（安培）

• 所需温升（摄氏度）

• 铜厚度（以盎司每平方英尺或微米为单位）

• 跟踪位置（内部或外部）

输入这些值后，计算器会提供推荐的走线宽度（以密耳或毫米为单位）。许多计算器还提供额外的输出，例如预期的压降或功耗，这可以帮助微调您的设计。

在处理涉及具有不同电流要求的多条迹线的复杂设计时，使用在线工具特别有用。与手动计算相比，它确保一致性并降低出错风险。

PCB 走线宽度的高级注意事项

除了基础知识之外，在计算专业应用的走线宽度时，还有几个高级因素会发挥作用。这些注意事项可确保您的 PCB 满足高性能或高可靠性环境的需求。

高频设计和受控阻抗

在高频电路中，例如用于射频或高速数字应用的电路中，必须计算走线宽度以实现特定的特性阻抗。例如，50 欧姆阻抗对于射频信号很常见，走线宽度必须与电路板的介电常数和层叠层相匹配。在线阻抗计算器或模拟软件可以帮助确定这些场景的正确宽度。

热管理

在走线承载大电流的电力电子产品中，热管理变得至关重要。更宽的走线有助于散热，但您可能还需要考虑添加热通孔或散热器来管理温度。例如，在 1 盎司铜层上承载 10 A 的走线可能需要超过 100 密耳（2.54 毫米）的宽度才能将温升保持在 20°C 以下。

空间限制和小型化

在紧凑的设计中，电路板空间通常有限，因此使用宽走线具有挑战性。在这种情况下，您可以选择较厚的铜层或多层板来减少走线宽度，同时保持载流能力。平衡空间限制与电气要求是现代 PCB 设计中的常见挑战。

PCB线宽设计的实用技巧

以下是一些可行的技巧，可帮助您在 PCB 设计中有效地应用线宽计算：

• 从标准开始：使用 IPC-2221 等指南作为走线宽度计算的起点，尤其是电源走线。

• 利用在线工具：利用走线宽度计算器快速估计宽度并验证手动计算。

• 考虑最坏的情况：针对最大预期电流和环境温度进行设计，以确保在所有条件下的可靠性。

• 考虑制造公差：在计算的迹线宽度上添加一个小边距（例如，10-15%），以适应制造的变化。

• 模拟高速设计：使用仿真软件对高频走线的信号完整性和阻抗进行建模。

PCB 线宽计算中要避免的常见错误

即使是经验丰富的设计人员在计算走线宽度时也可能会出错。以下是一些需要注意的陷阱：

• 低估电流：如果不考虑峰值电流，可能会导致过热和走线故障。

• 忽略内部层：不调整内部走线的宽度可能会因散热不良而导致热问题。

• 忽视信号完整性：只关注电流容量而忽视阻抗要求可能会降低高速设计的性能。

• 忽视制造限制：设计比制造商能力更窄的走线可能会导致生产问题或成本增加。

掌握 PCB 线宽以获得更好的设计

计算 PCB 的正确线宽是创建可靠、高效和高性能电路板的基本步骤。通过了解走线宽度计算的基础知识，在线使用 PCB 线宽计算器等工具，并考虑影响 PCB 线宽的因素，您可以设计出满足电气和物理要求的电路板。
