超越1.6毫米：探索适用于专业应用的非标准PCB磁芯厚度选项

对于印刷电路板 （PCB），1.6 毫米的标准厚度通常是许多设计的首选。然而，并非所有项目都符合这种模式。航空航天、汽车和大功率电子等行业的专业应用通常需要非标准 PCB 厚度——无论是为了耐用性和散热而更厚，还是为了灵活性和紧凑设计而更薄。

为什么非标准 PCB 厚度很重要

PCB 厚度直接影响电路板的性能、可靠性和对特定应用的适用性。虽然 1.6 毫米因其强度和柔韧性的平衡而成为通用标准，但许多现代设计需要不同的东西。非标准PCB厚度选项范围从低至0.2mm的超薄板到超过3.2mm甚至6mm的厚板。这些变化可满足独特的需求，例如高功率处理、空间限制或机械稳定性。

选择合适的厚度不仅仅是为了满足身体要求，更是为了满足身体要求。它还会影响阻抗控制和热管理等电气特性。例如，较厚的电路板可以处理更高的电流负载并具有更好的散热效果，而较薄的电路板对于安装到紧凑型设备中可能至关重要。让我们探讨一下这些非标准选项如何适用于专业领域以及影响其使用的因素。

厚 PCB 应用：功率和耐用性

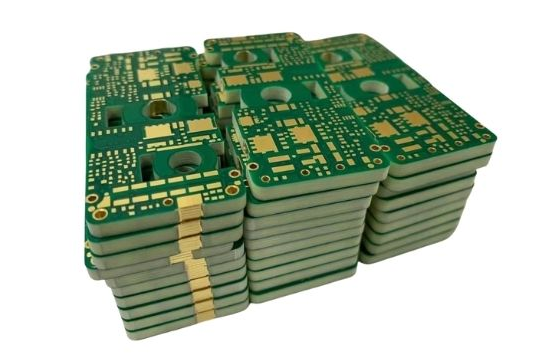

厚 PCB，通常范围为 2.0 毫米至 6.0 毫米或更大，专为强度和高功率处理至关重要的应用而设计。这些电路板通常具有多层和较重的铜重量，以支持苛刻的环境。以下是厚 PCB 应用闪耀的一些关键领域：

• 大功率电子：在可再生能源和工业自动化等行业，大功率 PCB 厚度至关重要。电源逆变器或电机控制器中使用的电路板通常需要处理超过 50A 的电流。较厚的板材与每平方英尺 3 盎司或更多的铜重量相结合，可降低电阻并防止过热。例如，3.2 毫米厚的 PCB 可以比标准 1.6 毫米板更有效地散热，从而在重负载下保持性能。

• 汽车系统：汽车电子产品，例如电动汽车 （EV） 中的电子产品，需要坚固的电路板来承受振动和极端温度。较厚的 PCB（通常约为 2.4 毫米至 3.0 毫米）可提供这些恶劣条件所需的机械稳定性，同时支持功率密集型组件。

• 军事和航空航天：耐用性在军事和航空航天应用中是不容谈判的。厚 PCB 具有抗机械应力的能力，并且可以为复杂电路添加附加层，从而确保关键任务系统的可靠性。

薄型 PCB 应用：灵活性和紧凑的设计

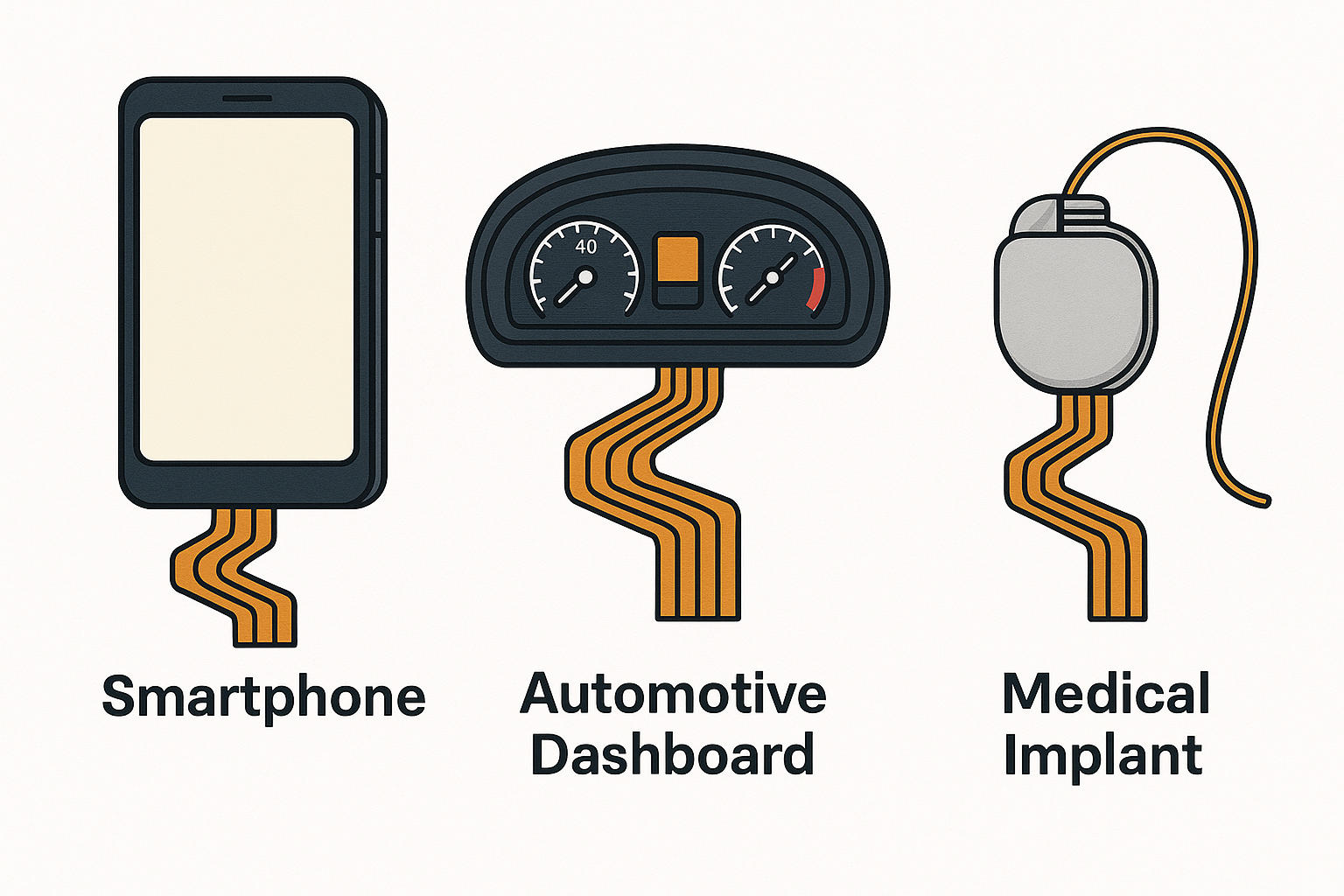

另一方面，薄 PCB（范围从 0.2 毫米到 1.0 毫米）非常适合空间和重量有限的应用。这些板通常用于便携式和可穿戴技术。这就是薄 PCB 应用发挥作用的地方：

• 可穿戴设备：智能手表和健身追踪器等设备依靠超薄 PCB 来适应小型、轻量级的设计。电路板厚度为 0.4 毫米或更小，可在保持功能的同时实现紧凑的布局。柔性 PCB 厚度通常属于这一类，使电路板能够弯曲并贴合曲面。

• 医疗设备：小型化医疗设备，例如植入式传感器，受益于薄 PCB。这些电路板必须重量轻且体积小，通常需要厚度低于 0.6 毫米才能在不影响性能的情况下安装在狭小的空间内。

• 消费电子产品：智能手机和平板电脑使用薄型 PCB 将更多组件封装到纤薄的外形中。先进的设计甚至可以采用类基板技术来实现更高的元件密度，电路板厚度低至 0.3 毫米。

PCB芯材及其对厚度的影响

PCB芯材的选择在决定电路板的厚度和性能方面起着重要作用。不同的材料具有适合特定应用的独特性能，特别是在处理非标准 PCB 厚度时。让我们分解一些常见的材料：

• FR-4：FR-4 是标准和非标准 PCB 使用最广泛的材料，是一种玻璃纤维环氧树脂层压板，以其成本和性能的平衡而闻名。它适用于 0.4 毫米至超过 3.2 毫米的厚度，使其适用于厚和薄设计。然而，对于高频或高功率应用，FR-4 可能无法提供最佳的导热性或信号完整性。

• 聚酰亚胺：聚酰亚胺通常用于柔性 PCB，是超薄设计（0.2 毫米至 0.5 毫米）的理想选择。它具有出色的热稳定性和柔韧性，使其成为薄 PCB 应用常见的可穿戴和医疗应用的首选。

• 高 Tg 材料：对于高功率 PCB 厚度设计，使用高玻璃化转变温度 （Tg） 材料来承受高温。这些材料通常与较厚的电路板（2.0 毫米及以上）配对，以增强电力电子设备的散热。

• 金属芯 （MCPCB）：金属芯 PCB 通常使用铝或铜作为基础，专为在厚 PCB 应用中实现卓越的热管理而设计。这些板的尺寸范围可以从 1.6 毫米到 3.2 毫米或更大，通常用于 LED 照明和电源系统。

选择正确的磁芯材料可确保 PCB 厚度符合应用的电气、热和机械需求。例如，带有金属芯的 2.4 毫米厚板可以比相同厚度的标准 FR-4 板更好地处理热负载，从而延长大功率组件的使用寿命。

非标准厚度的 PCB 设计约束

虽然非标准 PCB 厚度开辟了新的可能性，但它也引入了工程师必须克服的设计限制。了解这些限制对于创建成功的董事会至关重要。以下是一些主要挑战：

• 阻抗控制：PCB 厚度会影响走线阻抗，尤其是在高频设计中。例如，较薄的电路板（0.5 毫米）可能需要更窄的走线才能达到 50 欧姆的阻抗，这会使制造变得复杂。相反，较厚的电路板（3.2 毫米）可能需要更宽的走线，从而增加电路板的占地面积。

• 组件兼容性：非标准厚度会影响元件放置。由于机械强度降低，超薄 PCB 可能无法支撑重型组件，而非常厚的电路板可能会在紧凑的外壳中产生间隙问题。

• 层叠层：实现所需的厚度通常需要调整层数或介电间距。例如，4.0 毫米厚的 PCB 可能需要额外的预浸料层，如果设计不当，这可能会增加成本并影响信号完整性。

• 热管理：虽然较厚的电路板通常散热效果更好，但它们也可以在密集包装的设计中保留更多的热量。另一方面，薄板可能会在散热方面遇到困难，需要额外的冷却解决方案。

平衡这些约束需要在设计阶段进行仔细规划。使用仿真工具对阻抗和热行为进行建模有助于针对其预期应用优化非标准 PCB。

非标准厚度的 PCB 制造限制

制造非标准 PCB 厚度有其自身的一系列挑战。并非所有制造工艺都能够处理极端厚度，这些限制可能会影响成本、交货时间和质量。以下是需要考虑的事项：

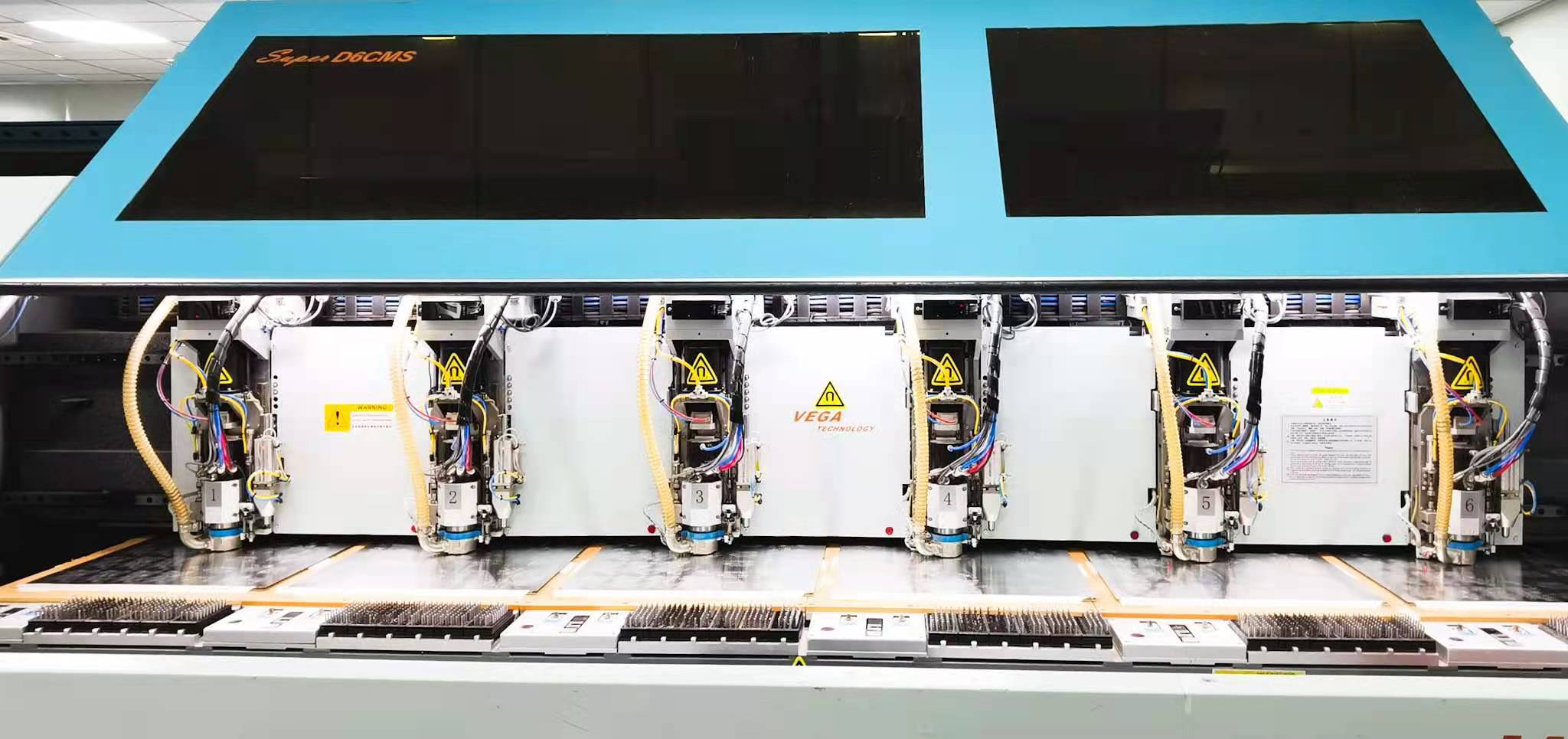

• 工具和设备：标准 PCB 制造设备针对 1.6 毫米左右的厚度进行了优化。生产超薄（0.4mm以下）或极厚（3.2mm以上）的板材通常需要专门的工具，这会增加生产成本。

• 物料搬运：薄PCB在制造过程中更容易翘曲或断裂，尤其是0.3mm以下的柔性PCB厚度设计。与此同时，厚板由于刚性增加，可能会面临均匀层压和钻孔精度的问题。

• 成本影响：由于定制材料采购和调整制造工艺，非标准厚度通常会导致更高的成本。例如，由于所需的精度，0.2 毫米柔性 PCB 的每单位成本可能比标准板高 20-30%。

• 交货时间：针对非标准厚度的专门生产运行可以延长交货时间。制造商可能需要采购独特的材料或调整生产计划，从而将交货延迟数天或数周。

为了减轻这些限制，与在非标准设计方面经验丰富的制造商合作至关重要。关于设计规范和应用要求的清晰沟通可以简化生产流程并确保质量。

大功率PCB厚度：满足极端要求

高功率 PCB 厚度是电气和热性能被推向极限的应用的关键因素。此类电路板通常超过 2.0 毫米，并包含厚铜层（高达 6 盎司或更多）以处理高电流。例如，工作电流为 100A 的电源单元可能会使用 3.2 毫米厚的 PCB 和 4 盎司铜，以最大限度地减少电压降和热量积聚。

除了厚度之外，还经常使用热通孔和金属芯材料来增强散热效果。精心设计的大功率PCB可以在100°C以上的温度下保持稳定运行，保护组件免受故障影响。可再生能源等行业，太阳能逆变器将高直流电流转换为交流电，严重依赖这些坚固的设计来确保长期可靠性。

柔性 PCB 厚度：适应动态需求

柔性 PCB 厚度通常为 0.1 毫米至 0.5 毫米，对于需要适应性的应用来说是一个游戏规则改变者。这些板由聚酰亚胺等材料制成，可以弯曲和折叠而不会断裂。常见用途包括：

• 动态弯曲：在带有移动部件的设备中，例如机械臂或可折叠智能手机，柔性 PCB 可以承受反复弯曲而不会失去导电性。

• 节省空间的设计：柔性 PCB 通过折叠到狭小的空间中，消除了对笨重连接器的需求，非常适合紧凑型电子产品。

然而，使用柔性 PCB 厚度进行设计需要仔细注意弯曲半径和材料疲劳。太薄的电路板（例如 0.1 毫米）可能会在压力下撕裂，而太厚的电路板（例如 0.5 毫米）可能会失去柔韧性。平衡这些因素可确保电路板满足机械和电气要求。

为您的应用选择合适的厚度

为特殊应用选择合适的 PCB 厚度需要权衡几个因素：电气性能、机械强度、热需求和制造可行性。以下是一些指导您做出决定的实用技巧：

• 定义应用程序要求：确定项目的主要需求。它需要大电流处理（较厚的电路板）还是紧凑性（较薄的电路板）？

• 考虑环境因素：PCB 是否会在高振动或极热等恶劣条件下运行？较厚的板通常提供更好的耐用性。

• 评估成本与性能：非标准厚度会增加成本，因此请确保收益证明费用合理。例如，0.3 毫米柔性 PCB 可能更贵，但对于可穿戴设备来说是必需的。



利用非标准 PCB 厚度解锁创新

超越标准的 1.6 毫米 PCB 厚度为专业应用开辟了一个充满可能性的世界。无论您是为具有厚 PCB 的高功率系统还是具有薄而柔性电路板的紧凑型可穿戴设备进行设计，了解非标准 PCB 厚度选项都是创新的关键。通过考虑核心材料、设计限制和制造限制，您可以创建满足项目独特需求的电路板。

从工业应用的高功率 PCB 厚度到动态设计的柔性 PCB 厚度，正确的选择可以提高性能、可靠性和效率。随着技术的不断发展，探索这些非标准选项仍将是突破电子设计界限的重要组成部分。通过仔细规划并与经验丰富的制造商合作，您甚至可以将最具挑战性的概念变为现实。
