精密PCB丝印对准：实现完美套准实现无差错组装

您是否正在为导致组装错误的 PCB 丝印配准问题而苦苦挣扎？实现精确的丝印对齐对于无差错 PCB 组装至关重要。在本综合指南中，我们将深入探讨丝网印刷对齐的重要性，探索高精度印刷技术，并分享最佳实践以确保每次都能完美套准。无论您是设计工程师还是制造专业人士，本博客都将为您提供最大限度地减少错误和提高装配效率的知识。

什么是 PCB 丝印以及为什么对齐很重要？

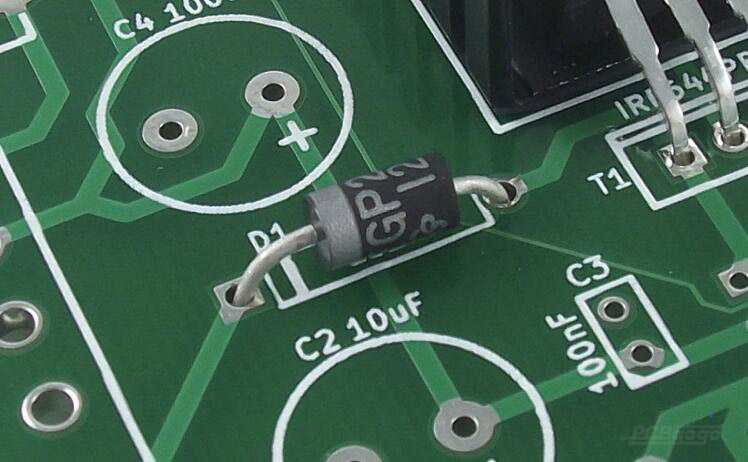

PCB 丝印，通常称为图例层，是印刷电路板表面的印刷文本、符号和标记。该层用作视觉指南，识别组件、测试点、极性标记和组装说明。虽然它在电路板的电气性能中不发挥功能作用，但其准确性对于无缝制造和组装过程至关重要。

丝印未对准可能会导致严重问题，例如组件放置过程中的混乱、极性方向不正确，甚至故障排除延迟。例如，如果电容器的丝印标签仅偏移 0.5 毫米，组装商可能会错位组件，从而导致潜在的电路故障。正确的丝印对准公差可确保每个标记都准确地位于需要的位置，从而降低代价高昂的 PCB 组装错误的风险。

PCB 丝印套准的挑战

PCB 丝印套准是指丝印层与底层电路板特征（例如铜迹线、焊盘和过孔）的精确对齐。由于以下几个因素，实现完美注册具有挑战性：

• 制造公差：即使印刷设备或电路板制造中的微小偏差也可能导致丝印层错位。丝印的典型对准公差约为 ±0.1 毫米至 ±0.2 毫米，但高密度设计可能需要更严格的精度。

• 材料收缩率：在 PCB 制造过程中，FR-4 等材料会因热量和压力而收缩或膨胀，从而影响层排列。

• 复杂设计：具有细间距元件或高元件密度的电路板几乎没有出错的余地，这使得丝印对齐变得更加重要。

• 人为和机器错误：手动流程或过时的印刷设备可能会导致丝网印刷放置不一致。

这些挑战凸显了对强大技术和工具的需求，以确保高精度丝网印刷并最大限度地减少组装过程中的错误。

高精度丝网印刷的关键技术

为了实现精确的 PCB 丝印对齐，制造商和设计人员必须采用先进的技术和最佳实践。以下是一些确保完美注册的行之有效的方法：

1. 使用基准标记进行对齐

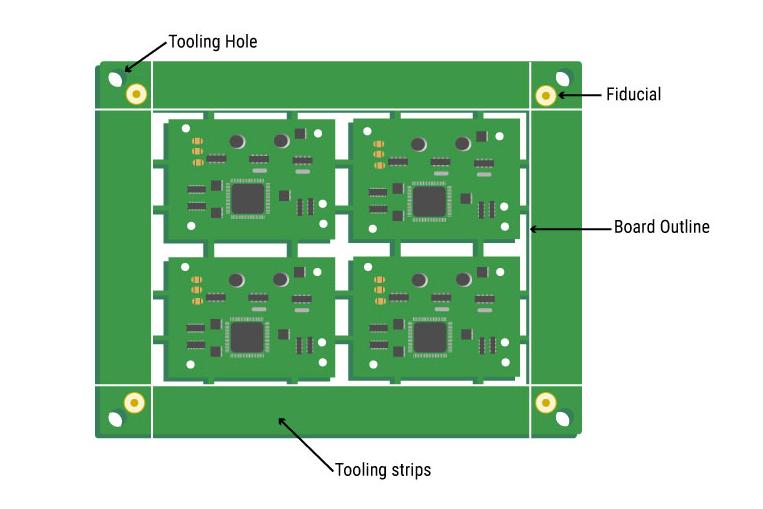

基准标记是蚀刻在 PCB 铜层中的小参考点。这些标记充当丝网印刷工艺和自动化组装设备的对齐指南。通过将基准点放置在电路板上至少三个非共线位置，制造商可以实现 ±0.05 毫米以内的对准精度。这种方法显着降低了丝印层错位的风险。

2. 自动光学检测 （AOI）

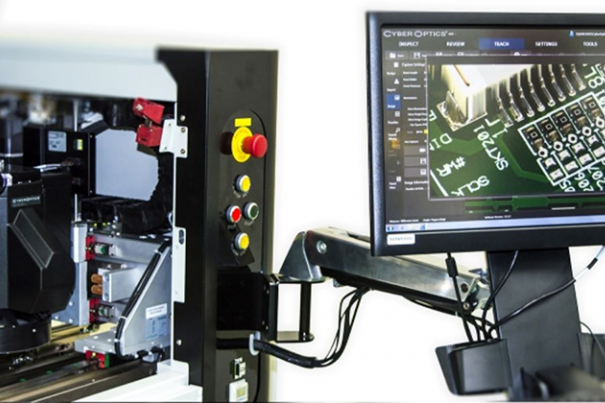

自动光学检测系统使用高分辨率相机来验证丝印对齐与设计文件的对齐情况。AOI 可以检测小至 0.01 毫米的偏移，确保丝印层以极高的精度与电路板的布局相匹配。将 AOI 纳入制造工作流程有助于在对齐问题导致装配错误之前发现它们。

3. 先进的印刷技术

与传统丝网印刷相比，喷墨印刷等现代丝网印刷方法具有更高的精度。喷墨系统可以实现高达 720 DPI 的分辨率，即使在高密度板上也能实现清晰、精确的标记。该技术最大限度地降低了弄脏或错位的风险，这在旧技术中很常见。

4. 严格的丝印对准公差标准

建立严格的丝印对准公差标准对于稳定的质量至关重要。对于大多数应用，±0.1 毫米的公差是可以接受的，但对于航空航天或医疗设备等高可靠性行业，可能需要高达 ±0.05 毫米的严格公差。设计人员应在制造说明中指定这些公差，以确保制造商满足所需的精度。

丝印层对齐最佳实践

除了先进技术之外，在设计和制造过程中遵循最佳实践可以进一步改善丝印对齐并防止 PCB 组装错误。以下是为工程师和制造商提供的可行提示：

1. 优化CAD软件中的丝印设计

首先确保您的丝印层与 PCB 设计软件中的其他层正确对齐。使用网格捕捉和对齐工具将标记精确地放置在焊盘和组件上。此外，丝印文本和铜特征之间的最小间隙保持 0.2 毫米，以避免打印过程中重叠。

2. 在制造文件中指定丝印要求

在制造文件中清楚地传达您的丝印对齐要求。包括可接受的公差、首选打印方法和任何特定的对齐标记等详细信息。在 Gerber 文件旁边提供详细的自述文件可以帮助制造商了解您的期望并减少出错的可能性。

3. 最大限度地减少丝印复杂性

在丝印层中过度使用不必要的文本或图形会增加错位的风险。关注基本信息，例如组件指示符、极性指示器和测试点。使用标准字体大小（例如，高度 0.8 毫米）和线宽（例如，0.15 毫米）来确保易读性和对齐精度。

4. 与您的制造商合作

与您的 PCB 制造商密切合作，了解他们在丝网印刷方面的能力和局限性。请求可制造性设计 （DFM） 审查，以在生产开始前识别潜在的对齐问题。这种协作可以节省时间并防止因丝网印刷错误而导致代价高昂的返工。

5. 使用原型进行测试和验证

在进行全面生产之前，请订购小批量原型以验证丝印对齐情况。在放大镜下检查电路板以检查是否存在偏移或不一致。如果检测到问题，请调整设计或打印流程以达到所需的精度。

丝印错位导致的常见PCB组装错误

丝印套准不良会导致一系列组装错误，从而影响上市时间和产品可靠性。以下是一些常见问题以及它们与丝印对齐的关系：

• 组件错位：如果丝印标记偏移，组装商可能会将组件放置在错误的方向或位置。例如，二极管上的极性标记未对准可能会导致反向安装，从而导致电路故障。

• 延迟调试：不正确或不清晰的丝印标签可能会使故障排除过程中难以识别测试点或组件，从而导致调试时间更长。

• 返工成本增加：由于丝印错位而导致的组装错误通常需要返工，从而增加劳动力成本并延迟生产计划。研究表明，在某些情况下，返工可能占总制造成本的 10%。

丝印在高可靠性应用中的作用

在汽车、航空航天和医疗设备等行业，PCB 组装精度的风险更高。由于丝印未对准而导致的单个装配错误可能会导致灾难性故障。例如，在医疗设备 PCB 中，由于丝印标记不清晰而导致的组件错位可能会危及患者安全。

对于高可靠性应用，丝印对准最佳实践必须与严格的质量控制措施相结合。制造商经常使用先进的 AOI 系统和 X 射线检测来验证对准和组件放置。此外，应选择丝印材料以提高耐用性，确保即使在恶劣的环境条件下标记也能保持清晰。

如何测量和提高丝印对准精度

测量丝印对准精度是质量保证的关键步骤。以下是如何有效地做到这一点：

1. 使用精密测量工具：使用数码显微镜或坐标测量机 （CMM） 测量丝印标记与基准等参考特征之间的偏移。目标是精确到 0.01 毫米以内的测量值。

2. 与设计文件比较：将制造板的丝印层与原始设计文件叠加以识别差异。许多 AOI 系统可以自动执行此比较过程。

3. 跟踪和分析缺陷：维护跨生产批次的丝印对齐问题日志。使用统计过程控制 （SPC） 来识别趋势并实施纠正措施。

4. 持续改进：定期更新印刷设备并对员工进行最新的丝网印刷对齐技术培训，以长期保持高精度。

通过持续测量和完善丝印工艺，制造商可以实现近乎完美的套准并减少 PCB 组装错误的发生率。

掌握 PCB 丝印对齐以实现完美组装

精密 PCB 丝印对齐是无差错组装的基石。通过了解丝印套准的挑战、采用高精度印刷技术以及遵循丝印层对齐最佳实践，设计师和制造商可以显着减少组装错误并提高产品可靠性。从使用基准标记和 AOI 系统到优化设计以及与制造商合作，每一步对于实现完美配准都很重要。
