掌握PCB面板化：高效组装的综合指南

如果您希望优化印刷电路板 （PCB） 生产流程，掌握 PCB 面板化是关键。PCB 面板化是将多个 PCB 设计分组到单个面板上进行制造和组装的做法，可提高效率、降低成本并简化生产。

无论您是寻求 PCB 面板化教程的初学者，还是希望改进方法的经验丰富的工程师，本指南都涵盖了这一切。让我们深入了解面板化设计规则的细节，比较不同的面板化方法，并探索如何为您的项目实现经济高效的面板化。

什么是 PCB 面板化，为什么它很重要？

PCB 面板化是在单个较大的面板上排列多个单独的 PCB 设计的过程。然后在制造和组装过程中使用该面板，然后将各个电路板分离或“分板”。镶板的主要目标是通过减少材料浪费、简化处理和加快装配过程来最大限度地提高生产效率。

为什么这很重要？如果没有面板化，制造单个小型 PCB 可能既耗时又昂贵。通过将多块电路板组合在一起，您可以最大限度地减少自动装配机（例如拾取和放置系统）的设置时间，并减少需要装卸材料的次数。例如，单独组装 100 个小型 PCB 可能需要数小时，而将它们镶板成一张纸可以显着缩短时间——有时根据设置缩短多达 50%。

除了效率之外，面板化还有助于保持跨板的一致性，确保均匀的焊接和元件放置。这种做法对于大批量生产尤为重要，因为即使每块电路板节省很小的费用也可以大幅降低成本。

PCB 面板化提高组装效率的主要优势

面板化具有多种直接影响装配效率的优势。以下是最显着好处的细分：

• 减少处理时间：处理单个面板而不是数十或数百块单独的电路板，减少了体力劳动和机器设置时间。这对于表面贴装技术 （SMT） 装配线至关重要，因为自动化在批处理中蓬勃发展。

• 提高元件放置精度：自动拾取和放置机器在更大、更稳定的面板上更有效地工作，从而减少了组件定位的错误。对于组件间距接近 0.5 毫米的高密度设计，这种精度至关重要。

• 节约成本：通过优化材料的使用和最大限度地减少浪费，镶板降低了单位成本。例如，使用 18 x 24 英寸的面板尺寸通常可以容纳 20-30 块小板，从而最大限度地利用 FR-4 等昂贵的基板材料。

• 更快的周转时间：由于需要的单独设置更少，因此面板板可以更快地通过蚀刻、钻孔和测试等制造阶段。

这些优势使面板化成为现代 PCB 生产的基石，特别是在大型项目中追求组装效率时。

面板化设计规则：成功的最佳实践

创建有效的面板布局需要遵守特定的设计规则，以确保可制造性和易于组装。以下是设计面板时应遵循的基本准则：

1. 面板尺寸和材料利用率

选择一种面板尺寸，以最大限度地增加单个电路板的数量，同时符合标准制造限制，例如 18 x 24 英寸或 12 x 18 英寸。在边缘周围留出至少 10-15 毫米的边框空间，用于处理和工具孔。这种间距可防止生产过程中损坏并确保与装配设备的兼容性。

2. 板之间的间距

在面板上的各个 PCB 之间保持足够的间距（通常为 2-3 毫米），以便在分板过程中实现干净的分离。间距不足会导致损坏，尤其是电路板边缘附近有精致的痕迹。

3. 工装孔和基准点

在面板的角落包括工具孔（通常直径为 3-4 毫米），以便在制造过程中对齐。此外，在每块板的角附近放置基准标记（小铜点或十字），以帮助自动化机器准确对齐组件。一种常见的做法是每块板使用三个基准点以获得最佳精度。

4. 分离标签或 V 形切割

决定组装后如何分离电路板。分离标签（小穿孔连接）或 V 形切割（预刻线）是常见的方法。标签的宽度应为 5-8 毫米，并带有 2-3 个小孔（直径 0.3 毫米），以削弱它们以便于折断。另一方面，V 形切割应与板边缘对齐，并且深度约为板厚的三分之一（例如，对于 1.6 毫米厚的板，深度为 0.5 毫米）。

5. 边缘附近的元件放置

避免将元件放置在离电路板边缘太近的地方，以免发生分离。至少 3-5 毫米的间隙可确保组件在分板过程中不会损坏，特别是对于引线间距小于 0.65 毫米的陶瓷电容器或细间距 IC 等敏感部件。

面板化方法比较：选择正确的方法

PCB 分板有多种方法，每种方法都有自己的优点和权衡。让我们比较最常用的技术，以帮助您决定哪种技术最适合您的项目。

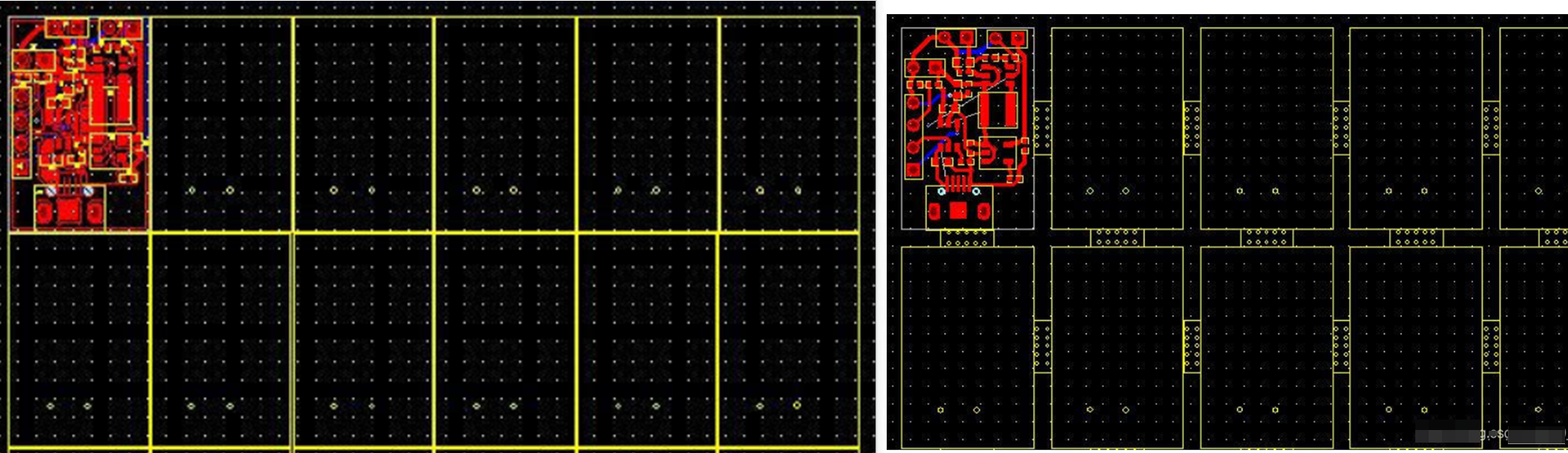

1. V型切割镶板

概述：V-Cut 镶板涉及使用专用刀片沿分离线划线划线 V 形凹槽。这种方法非常适合直边板。

优点：快速且经济高效，适合大批量生产;干净的分离，对电路板的应力最小。

缺点：仅限于直线切割，不适合不规则形状;需要精确对齐以避免损坏边缘附近的走线。

最适合：批量制造中的矩形或方形 PCB。

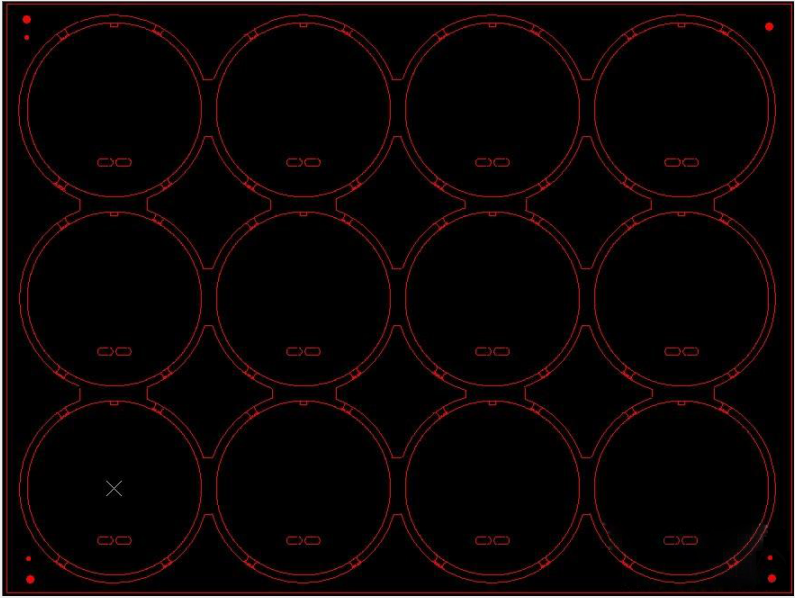

2. 标签布线 （分离标签）

概述：标签布线使用带有穿孔的小连接标签将电路板固定在一起。这些卡舌在组装后手动或用工具折断。

优点：灵活适用于不规则形状;允许更复杂的面板设计。

缺点：手动分离可能非常耗时，并且可能会留下粗糙的边缘;如果标签太强，则可能会给板带来压力。

最适合：具有非标准电路板形状的中小型运行。

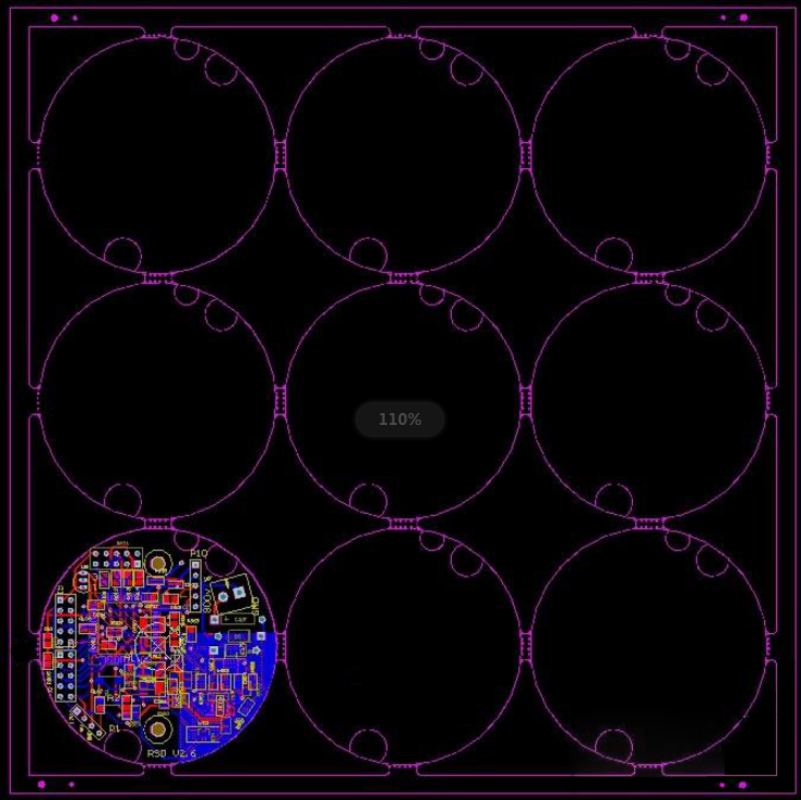

3. 鼠咬伤

概述：与标签布线类似，鼠标咬伤沿着分离线使用一系列小钻孔来创建穿孔连接。

优点：易于手工分离;适用于小板。

缺点：会留下粗糙的边缘;不适合分离线附近的高密度设计。

最适合：设计简单的原型或小批量项目。

4. 混合方法

概述：一些项目将 V 形切割和凸耳结合起来以平衡效率和灵活性，对直边使用 V 形切割，对复杂区域使用 V 形切割。

优点：为同一面板上的混合板形状提供多功能性。

缺点：增加设计复杂性和制造时间。

最适合：具有不同电路板设计的面板。

经济高效的面板化：平衡设计和制造需求

具有成本效益的面板化就是在设计复杂性和制造效率之间找到最佳平衡点。以下是在不牺牲质量的情况下节省成本的可行技巧：

• 优化电路板布局：排列电路板以尽量减少面板上的浪费空间。例如，旋转板或将较小的设计嵌套在较大的设计中可以提高每块面板的产量，在某些情况下将材料成本降低多达 20%。

• 标准化面板尺寸：坚持行业标准面板尺寸以避免定制制造费用。与非标准尺寸相比，使用普通的 18 x 24 英寸面板可以节省 10-15%。

• 选择正确的分离方法：对于大批量运行，V-Cut 镶板由于其速度和自动化兼容性而通常成本较低。对于原型，鼠标咬合或标签可能更经济，因为它们不需要专门的评分工具。

• 最大限度地降低模具复杂性：限制独特工具孔或基准设计的数量，以降低设置成本。跨项目重复使用标准配置可以将每次运行的费用降低 5-10%。

• 尽早与制造商合作：在规划阶段与您的制造合作伙伴共享您的面板设计。他们对设备功能和材料限制的投入可以避免昂贵的重新设计。

通过关注这些策略，您可以实现经济高效的面板化，从而支持您的预算和生产目标。

PCB 面板化中的常见挑战以及如何克服这些挑战

虽然面板化有很多好处，但它也带来了潜在的陷阱。以下是一些常见的挑战和解决方案：

1. 分板过程中的电路板损坏

问题：分离方法不当或间距不足可能会使电路板破裂或损坏组件。

溶液：在原型面板上使用足够的间距（2-3 毫米）和测试分离方法。对于精细设计，请考虑使用穿孔较弱的凸耳布线，以尽量减少应力。

2. 装配不对中

问题：不准确的基准点或工装孔可能会导致元件放置错误，特别是对于公差低于 0.1 毫米的细螺距零件。

溶液：仔细检查基准位置并确保工具孔符合制造商的规格。组装后的自动光学检测 （AOI） 可以及早发现错位。

3. 材料浪费

问题：布局规划不当会导致面板空间未使用，从而增加成本。

溶液：在完成设计之前，使用软件工具模拟和优化电路板排列。即使材料使用量提高 5%，也可以节省数千台的显着成本。

用于 PCB 面板化的工具和软件

手动设计面板布局可能很乏味且容易出错。值得庆幸的是，现代设计软件提供了内置工具来简化流程。许多电子设计自动化 （EDA） 平台都包含面板化功能，允许您排列电路板、添加基准和模拟分离方法。这些工具通常提供标准面板尺寸的模板并生成具有精确规格的制造文件。

此外，一些制造商提供免费的在线实用程序，以帮助在报价过程中进行面板化。这些工具可以根据您的电路板尺寸和数量建议最佳布局，确保与其生产设备的兼容性。

关于掌握 PCB 面板化的最终想法

掌握 PCB 面板化对于任何参与电子制造的人来说都是一个游戏规则改变者。通过了解面板设计规则、比较不同方法并关注组装效率，您可以显着增强您的生产流程。具有成本效益的面板不仅仅是偷工减料，而是平衡质量、速度和预算的明智设计选择。

无论您是在进行小型原型运行还是大批量生产，本 PCB 面板化教程中概述的原则都可以指导您获得更好的结果。首先优化您的面板布局，遵守最佳实践，并与您的制造合作伙伴合作以确保无缝执行。
