如何选择适合高频高速PCB的板材？

一、引言

在高频高速PCB设计中，板材是决定信号传输质量的核心因素之一。随着信号频率提升（如5G基站的28GHz毫米波、AI芯片的10Gbps以上数据链路），传统FR4板材的介电损耗和稳定性不足逐渐凸显。板材的介电常数（Dk）、介质损耗因子（Df）、热稳定性（Tg）等参数直接影响信号完整性（SI）、电源完整性（PI）及电磁兼容性（EMC）。本文将从选型指标、典型材料对比、成本平衡三个维度，提供高频高速PCB板材的工程化选择方法。

二、核心选型指标

1. 介电常数（Dk）

? 定义：表征介质储存电能的能力，Dk值越小，信号传输速度越快（公式：\(v = c / \sqrt{\varepsilonr}\)，\(c\)为光速，\(\varepsilonr\)为相对介电常数）。

? 关键要求：

? 稳定性：随频率变化率小（如1GHz到10GHz波动≤±0.05），避免信号延迟偏差。

? 均匀性：板材批次间Dk偏差≤±0.05，减少阻抗控制误差。

? 典型场景：

? 10Gbps以下数字电路：Dk=3.5-4.5（如FR408HR）；

? 25Gbps以上高速链路：Dk=3.0-3.6（如Rogers 4350B）；

? 毫米波射频电路：Dk=2.2-3.0（如PTFE基材）。

2. 介质损耗因子（Df）

? 定义：表征介质在高频下的能量损耗，Df值越小，信号衰减越少（衰减公式：\(A \propto f \times Df\)，\(f\)为频率）。

? 量化标准：

? 中速信号（≤10Gbps）：Df≤0.01（如FR408HR@1GHz）；

? 高速信号（25-50Gbps）：Df≤0.003（如Megtron6@10GHz）；

? 超高速信号（≥50Gbps）：Df≤0.0015（如Rogers RO5880@28GHz）。

3. 热稳定性（Tg与热导率）

? 玻璃化温度（Tg）：板材从刚性变为柔性的临界温度，高频PCB建议Tg≥170℃（如Isola FR408HR的Tg=180℃），避免高温环境下板材变形导致阻抗漂移。

? 热导率：高功率场景需关注（如服务器主板），推荐热导率≥0.5W/(m·K)，降低热点温度（如Rogers 4350B的热导率0.6W/(m·K)）。

4. 机械与工艺兼容性

? 铜箔粗糙度：低轮廓铜箔（LP铜箔，Ra≤0.5μm）可减少趋肤效应损耗，尤其在20GHz以上频段优势显著。

? 加工可行性：PTFE等高频材料需特殊处理（如等离子蚀刻），需评估PCB厂工艺能力，避免量产良率风险。

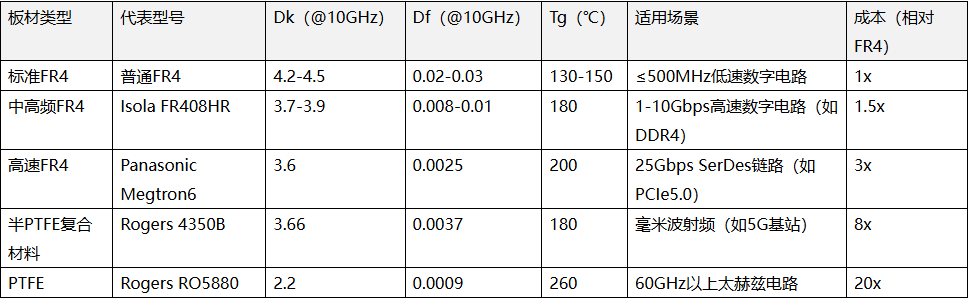

三、典型高频高速板材对比

关键结论：

? 性价比首选：10Gbps以下优先Isola FR408HR，平衡性能与成本；

? 高速数字电路：25Gbps选择Megtron6，Df低且工艺成熟；

? 射频/毫米波：Rogers 4350B（成本敏感）或RO5880（极致性能）。

四、成本与性能平衡策略

1. 混压设计（Hybrid Stack-up）

? 原理：高频信号层（如SerDes）用低损耗板材（如Rogers 4350B），电源/低速信号层用FR4，通过PP片（半固化片）压合实现层间连接。

? 案例：5G光模块PCB，顶层射频链路用Rogers 4350B（厚度0.2mm），内层电源平面用FR4，成本降低40%，同时满足25Gbps信号损耗要求（≤-3dB@28GHz）。

2. 局部区域强化

? 应用：仅在关键链路（如BGA breakout区域）使用高频板材，其他区域用FR4。例如，DDR5内存接口的地址/控制线用Megtron6，数据总线用普通FR4，兼顾信号完整性与成本。

3. 工艺替代方案

? 低粗糙度铜箔：在普通FR4表面采用HVLP（超极低轮廓）铜箔（Ra=0.3μm），可使10GHz信号损耗降低20%，替代部分高频板材场景。

五、工程案例：25Gbps光模块板材选择

1. 需求：

? 信号速率：25Gbps PAM4；

? 工作频率：12.5GHz；

? 损耗要求：插入损耗≤-2.5dB（链路长度8inch）。

2. 选型过程：

? 排除普通FR4：Df=0.02@12.5GHz，8inch链路损耗约-4dB（超标）；

? 评估Megtron6：Df=0.0025，损耗约-1.8dB（达标），成本3x；

? 评估混压方案：顶层信号层用Megtron6（0.2mm），其他层FR4，成本降至1.8x，损耗-2.2dB（满足要求）。

3. 验证结果：

? 眼图测试：眼高≥200mV，眼宽≥0.3UI（符合IEEE 802.3by标准）；

? 量产良率：98.5%（与全FR4工艺接近）。

高频高速PCB板材选择需遵循“参数匹配、成本可控、工艺可行”原则：

1. 参数匹配：优先关注Df（高频损耗）、Dk稳定性（阻抗控制）、Tg（热可靠性）；

2. 成本可控：通过混压、局部强化等方案平衡性能与成本；

3. 工艺可行：与PCB厂协同评估材料加工难度（如PTFE的钻孔、金属化工艺）。
