面板基准精度：高精度SMT组装的关键

在快节奏的电子制造领域，在表面贴装技术 （SMT） 组装中实现高精度对于生产可靠、高效的印刷电路板 （PCB） 至关重要。确保 SMT 组装精度的一个经常被忽视但至关重要的因素是面板基准标记的精度。这些小参考点在组装过程中指导自动化机器，直接影响拾放精度并最大限度地减少组件放置错误。

什么是基准标记，为什么它们在 SMT 组装中很重要？

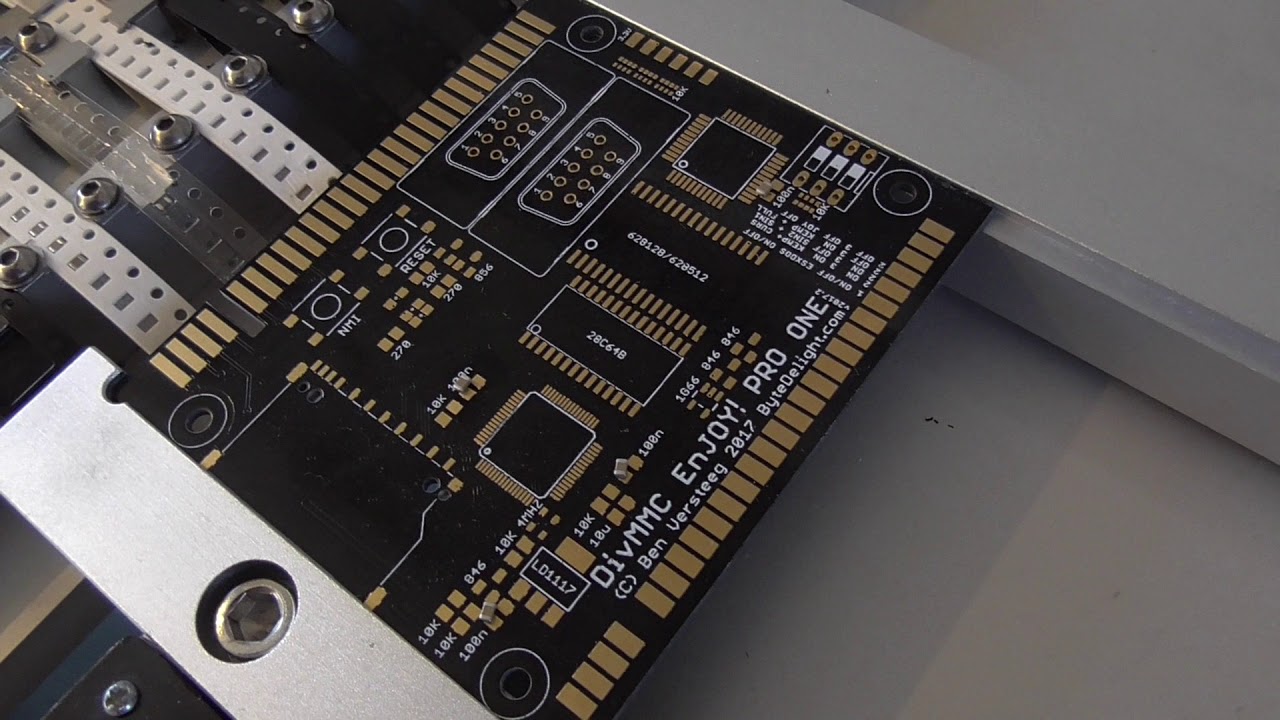

基准标记是 PCB 或面板上精确放置的小型参考点，自动组装机（例如拾放系统）用它来定位自己。将它们视为 SMT 设备的“GPS”，确保每个组件准确地落在应有的位置。如果没有准确的基准标记，即使是最先进的机器也可能使组件错位，从而导致代价高昂的错误和有缺陷的产品。

在 SMT 组装中，组件可能小至 0.4 毫米 x 0.2 毫米（0402 公制尺寸），即使 0.1 毫米的未对准也可能导致短路、开路或整个设备故障。基准标记可帮助机器纠正 PCB 面板中的任何轻微变形，确保拾取和放置精度低至微米级。对于追求高产量生产的制造商来说，掌握面板基准设计是不容谈判的。

面板基准设计在SMT组装精度中的作用

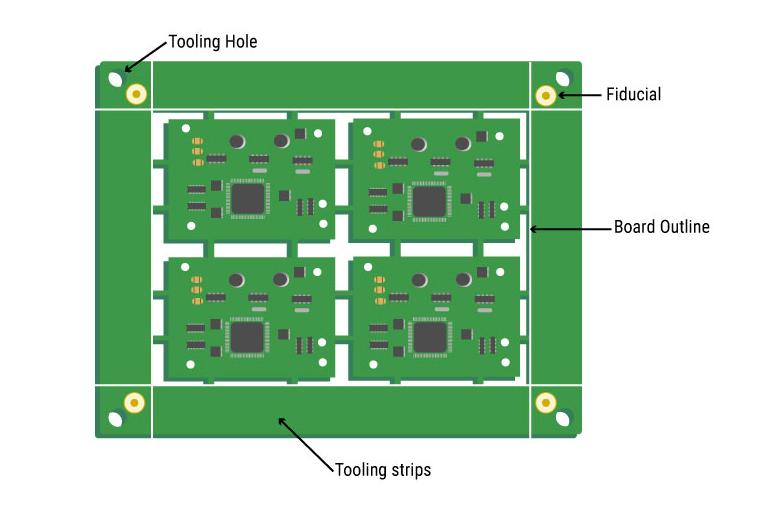

面板上基准标记的设计对于实现 SMT 组装精度起着关键作用。精心设计的基准系统涵盖整个面板，其中通常包含多个单独的 PCB，确保机器能够一致地对齐所有电路板上的组件。以下是有效面板基准设计的关键考虑因素：

• 尺寸和形状：基准标记通常是圆形的，直径为 1 毫米至 3 毫米，并且应与 PCB 表面形成明显的对比（通常是一个裸铜点，周围环绕着 1 毫米至 2 毫米的阻焊层间隙）。这种对比度使 SMT 机器中的视觉系统能够轻松检测它们。

• 数量：对于面板，建议至少使用三个全局基准标记，最好以三角形图案放置在靠近角落的位置。此设置有助于机器计算面板的准确位置并校正任何旋转或线性偏移。

• 材料一致性：基准点应由与 PCB 顶部铜层相同的材料层制成，以避免成像过程中出现差异。任何偏差都可能导致机器摄像头系统出现检测错误。

设计不当的基准系统（例如标记太小、缺乏对比度或间距不均匀）可能会导致机器校准问题，直接导致元件放置错误。例如，如果基准标记的直径只有 0.5 毫米，一些较旧的视觉系统可能难以检测到它，从而导致整个面板错位高达 0.2 毫米。

基准标记放置的最佳实践

在 PCB 或面板上放置基准标记的位置与它们的设计方式同样重要。正确的基准标记放置可确保 SMT 机器在放置元件之前能够准确地绘制电路板表面。以下是一些要遵循的最佳实践：

• 面板的全球基准：在面板上放置至少三个全局基准标记，尽可能远（靠近角落），以最大限度地提高检测面板方向的准确性。一个常见的建议是，对于较大的面板，标记之间的最小距离保持 100 毫米。

• 细间距组件的本地基准：对于具有细间距元件的电路板（例如，间距为 0.5mm 或更小的 QFN 封装），请在这些元件附近添加局部基准标记。每个关键区域有两个局部基准，对角放置，可以将放置精度提高到 0.025 毫米以内。

• 避免障碍物：使基准标记远离可能干扰视觉系统的高元件、过孔或丝印文本的区域。与其他特征的间隙至少为 5 毫米是理想的。

• 对称与平衡：确保基准标记对称放置，以避免扭曲机器对电路板中心的感知。不对称性可能会引入高达 0.1 度的旋转误差，这会导致小部件出现严重的错位。

通过遵守这些准则，制造商可以显着提高拾取和放置精度，减少高速装配过程中的错误。例如，由于组件未对准，基准放置不当的面板可能会看到 2% 的缺陷率，而优化放置可以将其降至 0.5% 以下。

基准精度如何减少元件放置误差

SMT 组装中最常见的挑战之一是元件放置错误，这可能导致代价高昂的返工或报废电路板。基准精度通过为机器提供准确的参考点来对齐组件，直接解决了这个问题。它的工作原理如下：

• 校正面板失真：在制造过程中，PCB 面板可能会因热量、应力或材料不一致而出现轻微变形。基准标记允许机器映射这些变形并相应地调整组件位置，将精度保持在 0.05 毫米以内。

• 确保旋转精度：对于集成电路 （IC） 等需要精确定位的组件，基准标记有助于机器检测和校正旋转偏移。仅 1 度的旋转误差可能会使 0.5 毫米间距的组件错位 0.087 毫米，足以导致连接失败。

• 支持高速组装：现代拾取和放置机器的运行速度高达每小时 100,000 个部件。如果没有精确的基准标记，累积错误的风险就会增加，尤其是在具有数百个组件的大型面板上。

通过关注基准精度，即使在大批量生产环境中，制造商也可以实现低至 0.1% 的缺陷率。这种精度水平对于汽车或医疗电子等可靠性至关重要的行业尤其重要。

基准设计和放置中要避免的常见错误

即使有最好的意图，面板基准设计和基准标记放置中的错误也会破坏 SMT 组装的精度。以下是一些需要注意的陷阱：

• 基准不足：在面板上使用少于三个全局基准点会阻止机器准确确定方向，从而导致整体放置误差达到 0.1 毫米或更多。

• 对比度差：如果由于阻焊层间隙不足而导致基准标记混入 PCB 背景，视觉系统可能无法检测到它们，从而导致组装延迟或错误。

• 靠近边缘的放置：虽然基准点应该靠近面板角，但将它们放置得太靠近边缘（小于 5 毫米）可能会在面板处理或拆板过程中损坏，导致它们无法使用。

• 忽略本地基准：对于具有高密度或细间距组件的电路板，跳过局部基准可能会导致高达 0.05 毫米的放置不准确度，尤其是在关键区域。

避免这些错误需要在设计阶段进行仔细规划，并在 PCB 设计人员和组装团队之间密切合作。基准设计中的一个小疏忽可能会导致大规模生产运行的返工成本高达数千美元。

优化 SMT 组装基准精度的高级技巧

对于希望将 SMT 组装精度提升到新水平的制造商，请考虑以下优化基准精度的高级策略：

• 使用软件工具：利用具有内置基准放置指南的 PCB 设计软件来自动化流程并确保符合 IPC-7351 等行业标准。这些工具可以根据面板尺寸和组件密度建议最佳基准位置。

• 定期校准视觉系统：确保拾取和放置机器上的视觉系统经过校准，以高精度检测基准标记。仅 0.01 毫米的校准漂移可能会使整个面板的误差更加复杂。

• 使用原型进行测试：在全面生产之前，运行原型批次以验证基准标记检测和元件放置精度。此步骤可以在对比度差或位置次优等问题影响更大的运行之前识别它们。

• 考虑面板尺寸和布局：对于非常大的面板（超过 300 毫米 x 300 毫米），可能需要在标准三个之外添加额外的基准标记，以考虑制造过程中潜在的翘曲或拉伸。

实施这些提示可以帮助实现满足最严格公差的拾取和放置精度，即使对于包含数千个组件的复杂组件也是如此。

基准精度对整体生产效率的影响

除了减少元件放置误差之外，基准精度还对生产效率有更广泛的影响。准确的基准标记可以加快 SMT 机器的设置过程，因为它们可以更快地识别和校准电路板。这可以将设置时间缩短多达 20%，使制造商能够在不牺牲质量的情况下处理更高的数量。

此外，更少的放置错误意味着更少的返工和报废，这直接降低了生产成本。对于 10,000 块电路板的运行，通过更好的基准设计将缺陷率从 2% 降低到 0.5% 可以节省数百个有缺陷的单元，从而显着节省成本。在高风险行业中，一块有缺陷的电路板可能会停止整条生产线，基准精度的价值怎么强调都不为过。

优先考虑 SMT 成功的基准精度

在电子制造领域，每个细节都很重要，基准标记也不例外。通过专注于面板基准设计和基准标记放置，制造商可以释放无与伦比的 SMT 组装精度，确保拾取和放置精度并最大限度地减少元件放置错误。从为基准点选择合适的尺寸和形状到将它们战略性地放置在面板上，这些小参考点对组装过程的质量和效率有很大影响。

无论您是设计简单的单层板还是复杂的多面板组件，在基准精度上投入时间都会带来更少的缺陷、更快的生产和更满意的客户。随着 SMT 技术的不断发展，保持领先地位意味着掌握基础知识——从不起眼的基准标记开始。
