细线PCB设计：实现高密度互连

在现代电子领域，对更小、更快、更强大的设备的需求持续增长。细线PCB设计和高密度互连（HDI）技术是这一演变的核心，使工程师能够将更多功能打包到紧凑的空间中。如果您想了解细线 PCB 设计规则、HDI PCB 设计或微孔设计以及走线宽度和间距等细节，那么您来对地方了。本指南将引导您了解设计高密度互连 PCB 的要点，提供实用技巧和详细见解来帮助您取得成功。

什么是细线 PCB 设计，为什么它很重要？

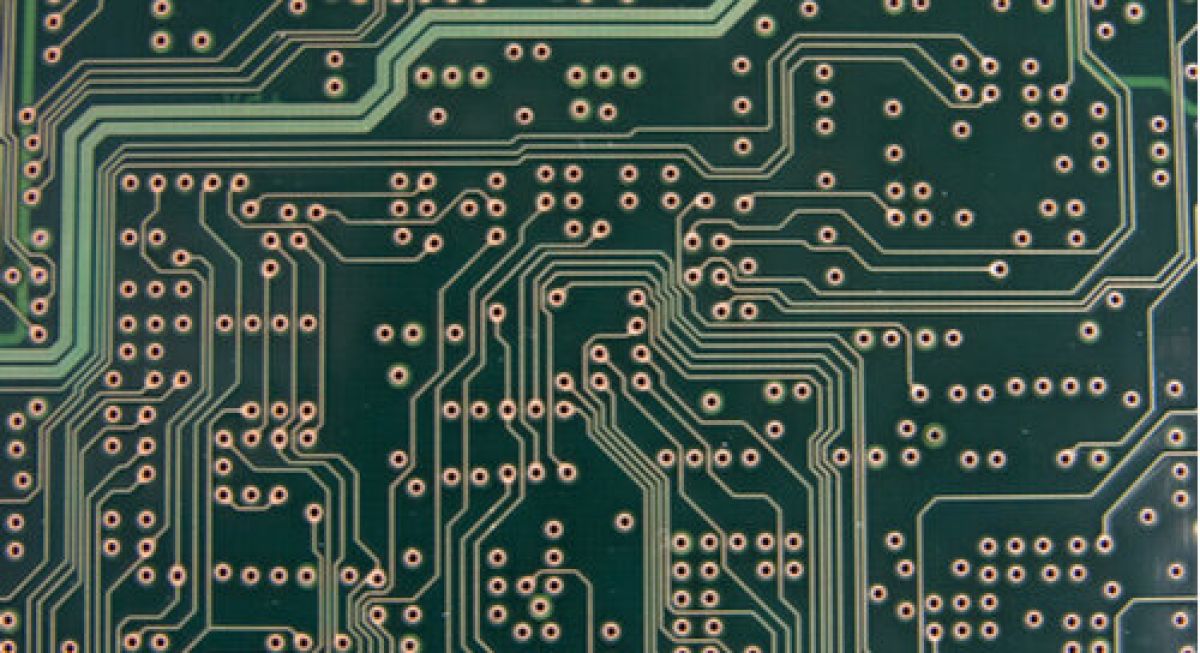

细线 PCB 设计是指创建走线宽度和间距非常窄的印刷电路板，通常低于 100 微米 （μm），以便在更小的区域内容纳更多的组件。这种方法是高密度互连 PCB 技术的基石，该技术广泛应用于空间有限的紧凑型电子产品。

细线设计的重要性在于它能够在不牺牲性能的情况下支持设备的小型化。例如，在典型的智能手机中，数百个组件必须安装在很小的占地面积中，同时保持信号完整性和能效。细线设计与 HDI 技术相结合，允许在更小的空间内实现更多连接，从而实现这一目标。

HDI PCB 设计的关键原则

HDI PCB 设计超越了传统的 PCB 布局，结合了微孔、盲孔和埋孔等先进功能，以实现更高的布线密度。以下是进行此类设计时需要了解的核心原则：

• 层堆叠：HDI 板通常使用多层和顺序层压来创建复杂的互连。例如，设计可能具有 2+N+2 结构，其中“N”代表核心层，数字表示每侧有额外的堆积层。

• 微孔：这些是使用激光技术钻孔的小过孔，直径通常小于 150 μm。它们连接相邻层，与传统的通孔过孔相比节省空间。

• 细纹和间距：现在，通过先进的制造技术，可以实现小至 25 μm 的走线宽度和间距，从而实现更密集的布线。

• 信号完整性：高密度设计必须通过仔细管理走线放置和阻抗控制来最大限度地减少串扰和电磁干扰 （EMI） 等问题。

通过关注这些元素，工程师可以创建支持高速信号的电路板，在数据通信设备等应用中通常超过 5 Gbps，同时保持可靠性。

成功的细线PCB设计规则

遵循细线 PCB 设计规则对于确保可制造性和性能至关重要。这些规则解决了使用窄迹线和严格公差的挑战。以下是一些需要牢记的重要准则：

1. 走线宽度和间距标准

走线宽度和间距是细线设计的支柱。随着走线变窄，制造缺陷或信号问题的风险也会增加。常见标准包括：

• 最小走线宽度：标准 HDI 设计通常低至 50-75 μm，但高级工艺可以达到 25 μm。

• 最小间距：匹配或略大于走线宽度，通常为 50-100 μm，以防止短路。

• 过孔的纵横比：通常建议微孔的比例为 0.8：1（通过深度与直径），以确保可靠的电镀。

对于高速设计，保持一致的阻抗（例如，单端信号为 50 欧姆，差分对为 100 欧姆）至关重要。使用仿真工具根据介电材料和层叠层计算所需的走线宽度。

2. 材料选择

材料的选择会影响性能和可制造性。具有低介电常数（例如 3.5-4.0）和低损耗正切（例如 0.002-0.005）的高频层压板是保持 HDI 设计中信号完整性的理想选择。薄芯材料通常厚度小于 100 μm，也支持更细的线条和更小的过孔。

3. 可制造性设计 （DFM）

与您的制造合作伙伴密切合作，使您的设计与他们的能力保持一致。例如，确认它们可以可靠地产生的最小线宽和间距。许多制造商在没有专用设备的情况下难以处理低于 50 μm 的迹线，因此早期合作可以避免昂贵的重新设计。

微孔设计：HDI 的关键组成部分

微孔设计在 HDI PCB 中发挥着关键作用，它可以在不占用太多表面积的情况下实现紧密间隔的层之间的连接。与穿过整个电路板的传统过孔不同，微孔很浅，仅连接相邻层。以下是您需要了解的内容：

• 微孔的类型：盲微孔将外层连接到内层，而埋入式微孔仅连接内层。堆叠微孔可以连接多层，以实现更密集的设计。

• 尺寸和钻孔：微孔的直径通常为 50-150 μm，是使用激光钻孔创建的，以确保精度。这允许使用更小的焊盘（例如，200-300 μm），从而释放布线空间。

• 可靠性问题：设计不当的微孔可能会出现破裂或电镀不完整等问题。将深度与直径的比率保持在 1：1 以下，以确保结构完整性。

正确的微孔放置还有助于减少信号路径长度，这对于高速应用至关重要。例如，在用于 5G 模块的 10 层 HDI 板中，与通孔过孔相比，微孔可以将信号延迟降低多达 20%。

细线设计的走线宽度和间距方面的挑战

使用严格的走线宽度和间距会带来一些挑战，工程师必须解决这些挑战，以避免性能问题。让我们探讨一下这些障碍以及如何克服它们：

1. 制造限制

随着迹线宽度缩小到 25-50 μm，制造变得更加复杂。蚀刻过程必须精确，以避免过度蚀刻，过度蚀刻会削弱迹线或导致断裂。请务必咨询您的制造商，以确认其可实现的最小尺寸——有些可能只能可靠地支持 75 μm 迹线，而无需额外成本。

2. 信号完整性风险

窄走线和紧密间距会增加串扰的风险，即信号相互干扰。为了缓解这种情况，低速信号的间距宽度比至少为 1：1，高速信号的间距宽度比至少为 3：1。此外，在不同层上路由关键信号或使用接地层屏蔽它们。

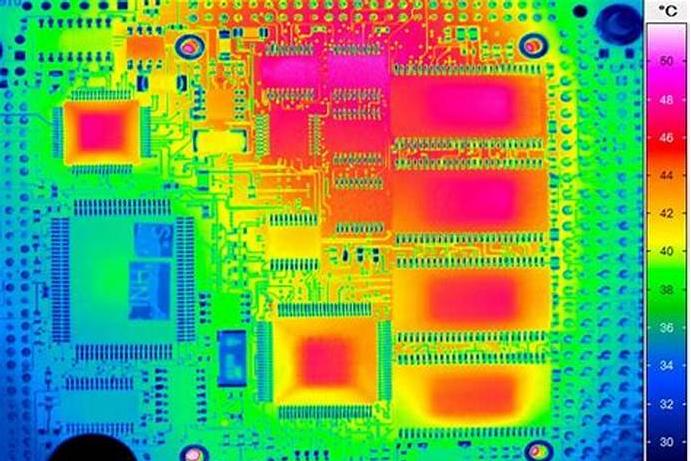

3. 热和电流处理

较薄的走线具有更高的电阻，导致更大的热量产生。对于承载 1 安培电流的走线，1 盎司铜层上 50 μm 的宽度可能会过热，从而存在分层的风险。使用走线宽度计算器确保您的设计能够处理预期的电流负载，而不会超过温度限制（通常比环境温度高出 10-20°C）。

高密度互连 PCB 布局的最佳实践

创建成功的高密度互连 PCB 需要仔细规划和执行。以下是指导布局过程的一些最佳实践：

• 优化组件放置：将相关组件组合在一起以最大限度地减少迹线长度。例如，将高速内存芯片放置在处理器附近以减少延迟。

• 使用焊盘内过孔技术：将微孔直接放置在元件焊盘下方可以节省空间并提高布线效率，特别是对于间距为 0.4 mm 的 BGA 等细间距元件。

• 规划电源层和接地层：将整层专用于电源和接地，以提供稳定的电压并降低 EMI。仅在混合信号设计需要时拆分平面。

• 制造前模拟：使用软件工具模拟信号完整性、阻抗和热性能。及早发现反射或热点等问题可以节省时间和金钱。

用于细线和 HDI 设计的工具和技术

设计细线和 HDI PCB 需要先进的工具来处理严格公差和多层结构的复杂性。现代设计软件提供以下功能：

• 约束驱动的布线，以强制执行最小走线宽度和间距规则。

• 3D 可视化，用于检查层对齐和过孔放置。

• 信号完整性分析，用于预测和缓解串扰或延迟等问题。

此外，微孔激光钻孔和细线高精度蚀刻等制造技术使突破 PCB 密度的界限成为可能。及时了解这些进步可以为您的设计带来竞争优势。

掌握 HDI 的细线 PCB 设计

细线PCB设计和HDI PCB设计对于创建定义当今市场的紧凑型高性能电子产品是必不可少的。通过遵守细线 PCB 设计规则、掌握微孔设计以及仔细管理走线宽度和间距，工程师可以克服高密度互连 PCB 的挑战并提供可靠、高效的产品。

首先关注基础知识——优化您的迹线尺寸，选择正确的材料，并与您的制造商合作以使其能力保持一致。通过这些策略，您将有能力处理最苛刻的 HDI 项目，确保您的设计满足性能和可制造性目标。
