走线之间的间隙如何影响高速PCB的信号完整性

在高速 PCB 设计中，走线之间的间隙对于保持信号完整性起着至关重要的作用。间距不足会导致串扰、电磁干扰 （EMI） 和阻抗失配，所有这些都会降低性能。通过仔细管理走线间隙，设计人员可以确保干净的信号传输，最大限度地减少干扰，并优化高速信号的返回路径。在本博客中，我们将深入探讨走线间隙如何影响信号完整性，并提供可行的技巧，以在设计中实现可靠的性能。

什么是高速 PCB 设计中的信号完整性？

信号完整性是指电信号通过印刷电路板 （PCB） 时的质量。在高速 PCB 设计中，信号的开关频率通常超过 100 MHz，保持信号完整性变得具有挑战性。串扰、反射和 EMI 等问题可能会使信号失真，导致数据错误或系统故障。走线阻抗、返回路径连续性和走线间隙等因素直接影响信号保持其形状和时序的能力。

走线间隙或相邻走线之间的间距经常被忽视，但对于防止干扰至关重要。当走线太近时，它们周围的电场和磁场会耦合，从而产生不必要的噪音。这在信号对干扰更敏感的高速设计中尤其成问题。让我们探讨走线清除如何影响信号完整性的关键方面，以及您可以采取哪些措施来优化它。

为什么走线间隙对信号完整性很重要

在高速 PCB 中，信号以电磁波的形式沿着走线传播，其行为受到周围环境的影响。走线之间的间隙会影响电场分布，并可能引入寄生效应。以下是痕量清除至关重要的主要原因：

• 减少串扰：当一条走线上的信号由于电磁耦合而在附近的走线上感应出噪声时，就会发生串扰。更宽的间隙减少了这种耦合，从而降低了信号失真的风险。

• 阻抗控制：走线阻抗决定了信号的传播方式，可能会受到附近走线的影响。适当的间距有助于保持一致的阻抗，避免降低信号质量的反射。

• EMI 缓解：电磁干扰可以从走线辐射或从外部源接收到。足够的间隙可最大限度地减少电流返回路径的环路面积，从而降低EMI。

• 返回路径完整性：高速信号需要连续的返回路径，通常通过接地层。紧密走线可能会中断此路径，导致信号延迟或噪声。

走线间隙如何影响高速 PCB 设计中的串扰

串扰是高速PCB设计中最常见的问题之一，走线间隙直接影响其严重程度。串扰有两种类型：近端 （NEXT） 和远端 （FEXT）。当走线的源端感应出噪声时，会发生 NEXT，而 FEXT 发生在接收端。二者都是由走线之间的电磁耦合引起的，走线越近，耦合越强。

例如，在高于 1 GHz 的频率下，小于走线宽度 3 倍的间隙可能会导致严重的串扰。一般经验法则是“3W 规则”，该规则建议保持至少三倍于走线宽度的间隙，以尽量减少耦合。如果走线宽 5 密耳，则间隙应至少为 15 密耳。这种间距减少了电场重叠，使信号保持隔离。

在实践中，由于电路板尺寸限制，并不总是可以实现这种间距。在这种情况下，设计人员可以使用差分对布线或在高速信号之间添加接地走线以充当屏蔽层。然而，增加间隙仍然是减少串扰最有效和最简单的解决方案。

走线间隙和走线阻抗：平衡行为

走线阻抗是衡量走线如何抵抗高频信号流动的指标。它由走线宽度、厚度、介电材料以及与其他走线或平面的接近程度等因素决定。在高速 PCB 设计中，保持一致的阻抗（单端信号通常为 50 欧姆，差分对通常为 100 欧姆）对于防止信号反射至关重要。

当走线靠得太近时，一条走线的电场会与另一条走线相互作用，从而改变有效阻抗。例如，如果相邻走线太近，50 欧姆走线的阻抗可能会降至 45 欧姆，从而导致不匹配。阻抗不匹配产生的反射可能导致信号振铃或数据完整性丧失。

为避免这种情况，设计人员必须根据目标阻抗和电路板叠层计算所需的间隙。阻抗计算器或场求解器等工具可以帮助确定最佳间距。作为一般准则，保持等于或大于走线宽度的间隙有助于稳定阻抗，尽管这可能会根据 PCB 材料的介电常数而变化（FR-4 通常为 4.2）。

痕量清除在管理电磁干扰 （EMI） 中的作用

电磁干扰是高速 PCB 设计中的一个主要问题，因为它不仅会破坏电路板的运行，还会破坏附近的设备。EMI 通常是由高频信号通过充当天线的走线辐射能量引起的。走线之间的间隙会影响信号形成的环路面积及其返回路径，从而直接影响 EMI。

较小的环路面积可减少辐射能量，从而最大限度地减少 EMI。通过增加走线间隙，尤其是在信号走线与电源线或地线之间，您可以更有效地控制环路面积。此外，适当的间距可以防止信号耦合到电源线中，电源线可以充当全面噪声的管道。

例如，在工作频率为 2.5 GHz 的设计中，将信号走线和电源走线之间的间隙从 20 密耳减少到 5 密耳，可以将 EMI 提高多达 30%。为了解决这个问题，请确保足够的间距，并考虑使用接地层或屏蔽过孔来控制电磁场。

返回路径连续性和走线间隙

在高速PCB设计中，每个信号都需要一条返回路径来完成电路。对于高频信号，该路径通常通过走线正下方的接地层。如果走线靠得太近，或者返回路径因接地层的分裂而中断，则信号可能会采用更长、更不直接的路线。这会增加电感、延迟信号并引入噪声。

走线间隙会影响返回路径流动的清洁程度。当走线紧密堆积时，返回电流可能会挤到更小的区域，从而增加电阻和电感。一个实用的解决方案是保持一个间隙，使返回电流能够均匀地分布在接地层上。至少是走线宽度的 2-3 倍的间距通常就足够了，尽管这取决于信号速度和电路板布局。

此外，避免在接地层的分路上布线高速走线，因为这会迫使返回路径绕行，从而产生 EMI 和信号完整性问题。如果不可避免地需要紧间距，请考虑添加缝合过孔来连接接地层并提供更短的返回路径。

优化高速 PCB 走线间隙的实用技巧

现在我们了解了走线间隙如何影响信号完整性，让我们看看一些在设计中优化走线间隙的实用策略。这些技巧专为高速 PCB 设计量身定制，重点是保持清晰的信号，同时解决电路板尺寸和成本等限制。

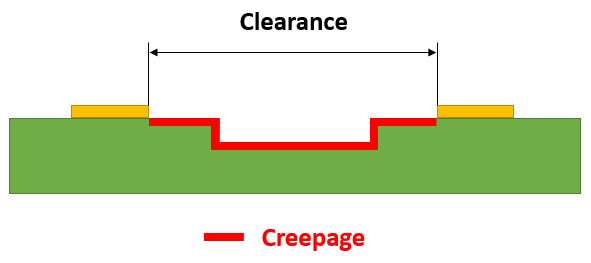

• 遵循 3W 间距规则：如前所述，高速走线之间保持至少三倍走线宽度的间隙，以减少串扰。对于 6 密耳迹线，目标是 18 密耳间隙。

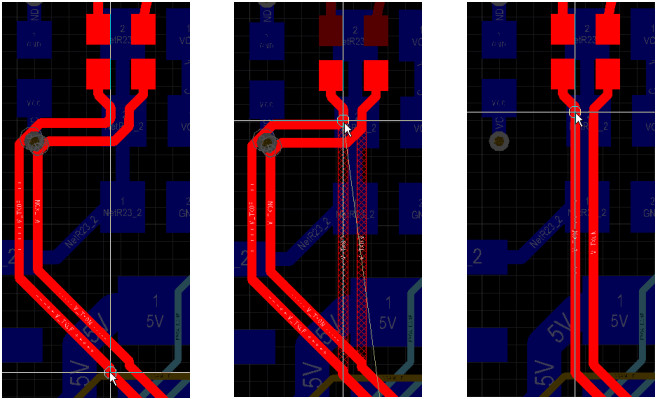

• 使用差分对布线：对于关键的高速信号，请将它们路由为间距一致的差分对。这最大限度地减少了外部干扰并保持了阻抗。

• 优先考虑接地层：确保高速走线下方有连续的接地层，以提供低阻抗返回路径。避免在间隙或分割上布线。

• 使用工具计算阻抗：使用仿真软件根据间隙、宽度和介电特性对走线阻抗进行建模。调整间距以匹配目标阻抗（例如，50 欧姆）。

• 分离的高速和低速信号：使高速走线远离较慢的信号或电源线，以防止 EMI。如果间距有限，请使用接地走线作为障碍。

• 测试和迭代：布局后，模拟设计中的信号完整性问题，如串扰或反射。根据仿真结果根据需要调整间隙。

走线清除时要避免的常见错误

即使是经验丰富的设计人员在高速PCB设计中管理走线间隙时也可能会出错。以下是一些常见的陷阱以及如何避免它们：

• 忽略密度间隙：牺牲间隙以在电路板上安装更多走线通常会导致串扰和 EMI。始终将信号完整性置于密度之上。

• 间距不一致：走线之间的间隙不均匀会导致阻抗变化。全面保持均匀的间距，尤其是对于关键信号。

• 忽视返回路径：未能考虑由于间距狭窄而导致的返回路径中断可能会降低性能。如果需要，请使用过孔或额外的接地层。

• 忽视材料效应：PCB 材料的介电常数会影响间隙对阻抗的影响。在计算中考虑这一点，特别是对于 1 GHz 以上的频率。

掌握走线间隙以获得更好的信号完整性

在高速 PCB 设计中，每个细节都很重要，走线间隙也不例外。走线之间的适当间距对于最大限度地减少串扰、控制走线阻抗、减少电磁干扰和确保干净的返回路径至关重要。通过遵循 3W 规则等准则、使用连续接地层并利用仿真工具，您可以优化间隙以实现可靠的信号完整性。
