对称叠层对PCB性能和可靠性的影响

在印刷电路板 （PCB） 设计领域，对称叠层是直接影响性能和可靠性的关键因素。但到底什么是对称叠层，为什么它很重要？简而言之，对称叠层是指多层 PCB 中层的平衡排列，其中中心上方和下方的层在厚度、材料和位置方面是镜像的。这种设计方法显着增强了对称 PCB 叠层的可靠性，改善了对称叠层性能的影响，并支持用于高速应用的对称叠层设计和用于阻抗控制的对称叠层等关键方面。

在本详细指南中，我们将探讨对称叠层如何影响 PCB 性能和可靠性，详细介绍其优点、设计注意事项和实际应用。无论您是从事高速电路工作的工程师还是旨在打造坚固电路板的设计师，这篇文章都将提供可行的见解来优化您的设计。

什么是 PCB 设计中的对称叠层？

对称叠层是一种组织多层 PCB 层的方法，使结构围绕其中心保持平衡。例如，在 8 层 PCB 中，顶部四层和底部四层在介电材料、铜厚度和层间距方面相互镜像。这种平衡不仅关乎美学，还关乎美观。它在确保电路板在各种条件下始终如一地运行方面发挥着关键作用。

如果没有对称性，PCB 在制造和作过程中可能会承受不均匀的应力，从而导致翘曲、信号完整性问题甚至过早失效等问题。通过采用对称方法，设计人员可以降低这些风险并创建既可靠又高效的电路板，特别是在高速数据传输或射频 （RF） 电路等要求苛刻的应用中。

为什么对称叠层对 PCB 可靠性很重要

当谈到对称 PCB 叠层可靠性时，平衡结构具有多种优势，可以防止常见的制造和作问题。让我们来分析一下对称性对于可靠 PCB 至关重要的关键原因：

• 减少翘曲和机械应力：在制造过程中，PCB 暴露在高温和高压下。如果叠层是不对称的，由于材料特性或厚度的差异，不同的层可能会以不均匀的速度膨胀或收缩。这可能会导致电路板翘曲或弯曲，从而导致裂纹或分层。对称叠层可确保均匀的热膨胀，从而最大限度地降低这些风险。

• 提高环境压力下的耐用性：在实际应用中，PCB 经常面临温度波动、湿度和机械振动。对称设计将这些应力均匀分布在整个整体上，从而降低随着时间的推移发生故障的可能性。例如，在汽车电子中，电路板必须承受恶劣的条件，对称性可以延长产品的使用寿命。

• 一致的制造结果：制造商更喜欢对称叠层，因为它们更容易制造并具有可预测的结果。不对称会导致层压过程中压力不均匀，从而导致空隙或层错位等缺陷。对称性确保生产过程更加顺畅，从而减少废品并提高可靠性。

通过优先考虑对称性，工程师可以制造出不仅能够经受住严酷制造的考验，而且即使在具有挑战性的条件下也能在现场可靠地运行的 PCB。

对称叠层性能对高速设计的影响

对称叠层性能影响在高速 PCB 设计中最为明显，其中信号完整性和时序至关重要。高速应用，例如涉及数据速率高于 1 Gbps 的应用（例如 USB 3.0、PCIe 或 DDR 内存），需要精确控制信号路径，以避免串扰、反射和延迟等问题。以下是对称叠加如何有助于提高性能：

• 平衡信号传播：在对称叠层中，不同层上信号走线周围的介电环境更加一致。这种平衡确保信号以相似的速度跨层传输，从而减少差分对中的偏斜。例如，在具有 100 欧姆差分阻抗要求的高速设计中，对称叠层有助于均匀地保持该值，防止信号失配。

• 最小化串扰：对称性可以更好地放置接地层和电源层，它们充当信号层之间的屏蔽层。通过镜像层结构，设计人员可以确保高速信号得到充分隔离，从而减少电磁干扰 （EMI） 和串扰。这在具有多个高速走线的密集设计中尤为重要。

• 增强的配电：对称叠层通常包括彼此靠近放置的成对接地层和电源层，从而为电流创建低电感路径。这种设置通过减少压降和噪声来提高电源完整性，这对于在频率高于 500 MHz 的高速电路中保持稳定的性能至关重要。

适用于高速应用的对称叠层设计

当涉及高速应用的对称叠层设计时，仔细规划对于最大限度地提高性能至关重要。高速设计通常涉及严格的时序裕度和严格的信号完整性要求，因此必须定制叠层以满足这些需求。以下是在这种情况下设计对称叠层的关键注意事项：

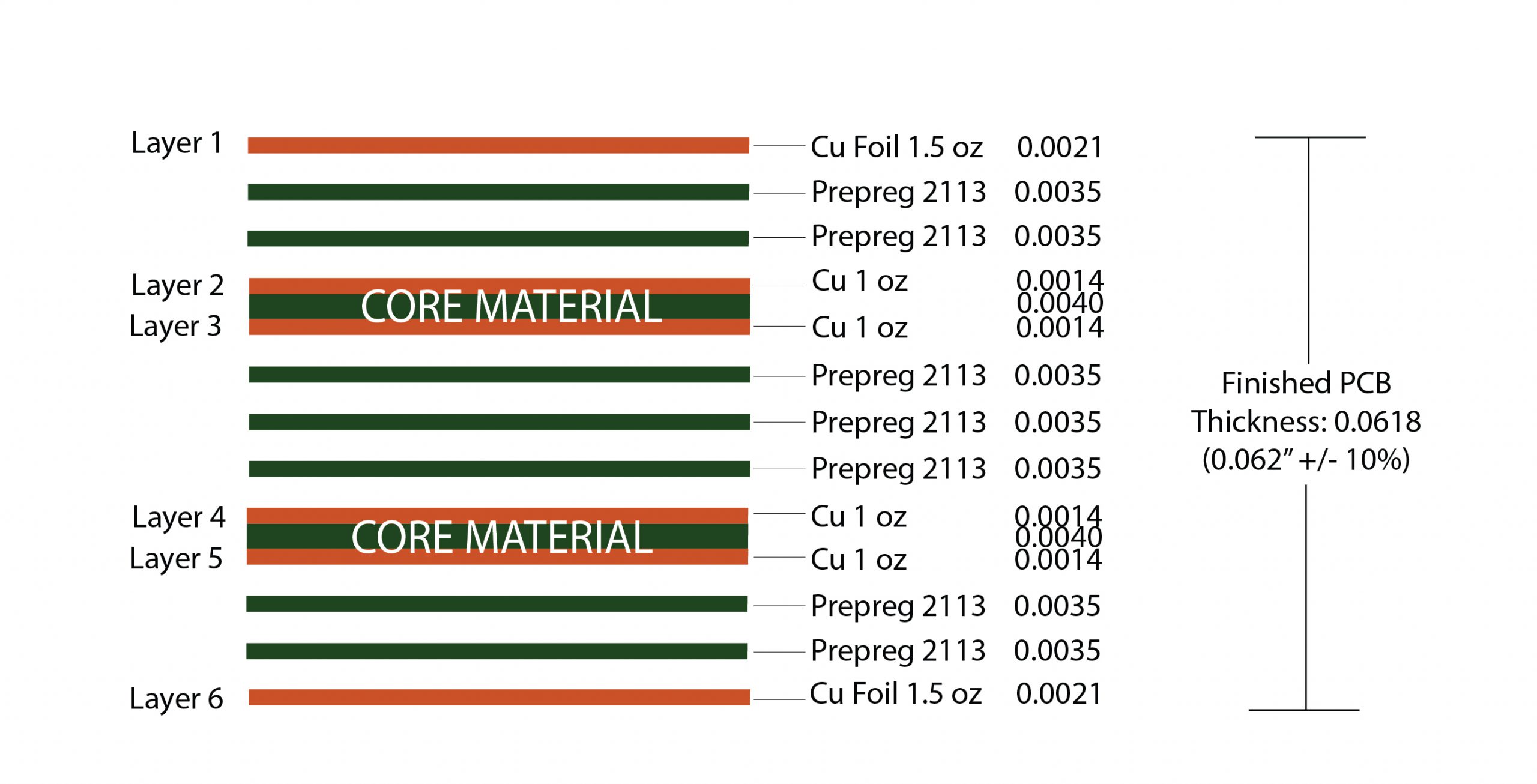

• 层数和排列：选择偶数层（例如 4、6、8）以自然实现对称。例如，在 6 层板中，您可以将其排列为信号-接地-电源-电源-接地-信号。这种结构确保信号层与参考平面等距，保持一致的阻抗。

• 介电材料选择：使用跨层特性均匀的介电材料，以避免信号速度的变化。FR-4 等常见材料的介电常数 （Dk） 约为 4.2-4.5，但对于高速设计，可能首选 Dk 值接近 3.0 的低损耗材料，以减少 1 GHz 以上频率下的信号衰减。

• 走线布线和间距：在对称叠层中，确保高速走线在镜像层上以相等的长度和一致的间距进行布线。这种做法可以最大限度地减少偏斜并保持信号完整性，特别是对于 HDMI 或以太网等协议中使用的差分对。

通过遵守这些原则，设计人员可以利用对称性的优势来创建高速 PCB，即使在超过 10 Gbps 的数据速率下也能提供可靠的性能。

用于阻抗控制的对称叠层

PCB 设计最关键的方面之一是实现精确的阻抗控制，而用于阻抗控制的对称叠层是实现这一目标的行之有效的策略。受控阻抗可确保信号传输时没有反射，这会降低高速和射频应用的性能。以下是对称性如何支持阻抗控制：

• 均匀的介电厚度：在对称叠层中，信号走线与其参考层（接地或电源）之间的介电层具有一致的厚度。这种均匀性对于维持目标阻抗至关重要，例如单端走线为 50 欧姆，差分对为 100 欧姆。厚度变化在不对称设计中很常见，可能会导致阻抗失配。

• 可预测的信号环境：对称性在走线周围创造了一个平衡的电磁环境，减少了有效介电常数的变化。例如，如果第 2 层上的走线与 8 层板中的第 7 层走线镜像，则两条走线都会经历与相邻平面类似的耦合，从而确保稳定的阻抗值。

• 简化的设计和仿真：对称叠层可以在设计阶段更轻松地预测和仿真阻抗。当层结构平衡时，工具可以更准确地计算走线宽度和间距，从而减少迭代次数并加快上市时间。

为了实现最佳阻抗控制，设计人员应与制造合作伙伴密切合作，确认材料公差和层厚。即使是很小的偏差（例如，介电厚度的 ±10%）也会影响阻抗，因此叠层设计的精度至关重要。

实现对称叠层的实用技巧

设计对称叠层需要关注细节并了解设计和制造限制。以下是一些帮助工程师有效实现对称的实用技巧：

• 从偶数层开始：如前所述，偶数层自然支持对称性。如果奇数不可避免，请考虑添加一个虚拟层来平衡叠加，尽管这可能会增加成本。

• 尽早与您的制造商合作：在规划阶段与您的制造合作伙伴分享您的叠层设计。他们可以提供有关材料可用性、公差以及可能影响生产过程中对称性的潜在问题的反馈。

• 使用模拟工具：利用 PCB 设计软件模拟对称叠层的信号完整性、阻抗和热行为。这些工具可以在制造前识别潜在问题，从而节省时间和资源。

• 平衡铜分布：确保镜面层上的铜密度大致相等，以避免焊接或作过程中加热不均匀。不均匀的铜会模仿不对称叠层的影响，导致应力和翘曲。

通过遵循这些准则，您可以创建对称叠层，从而增强 PCB 设计的性能和可靠性。

对称叠层的挑战和局限性

虽然对称叠层具有许多优点，但它们并非没有挑战。了解这些限制可以帮助设计人员做出明智的决策：

• 设计复杂性增加：实现完美对称通常需要额外的规划和协调，尤其是在具有混合信号要求的复杂设计中。在保持对称性的同时平衡高速层和功率层可能很棘手。

• 潜在的成本影响：添加层或使用特定材料来实现对称可能会增加制造成本。对于预算敏感的项目，设计师必须权衡对称的好处和增加的费用。

• 空间限制：在紧凑型设计中，由于尺寸限制，添加层以实现对称可能不可行。在这种情况下，设计人员可能需要在对称性上做出妥协，以满足外形尺寸要求。

尽管存在这些挑战，对称叠层的优点往往大于缺点，特别是对于可靠性和性能不容妥协的应用。

为什么对称叠层是 PCB 设计游戏规则的改变者

对称叠层不仅仅是一种设计偏好;这是一个战略选择，可以显着增强对称 PCB 叠层可靠性并推动积极的对称叠层性能影响。通过确保平衡的热膨胀、一致的信号传播和精确的阻抗控制，对称性解决了现代 PCB 设计中面临的许多挑战，特别是在高速应用的对称叠层设计和阻抗控制的对称叠层方面。

无论您是在高速数据接口、射频模块还是坚固耐用的工业板上工作，采用对称叠层都可以帮助您获得更好的结果，同时减少麻烦。通过仔细规划您的层排列、选择合适的材料并与您的制造合作伙伴合作，您可以释放这种设计方法的全部潜力。
