双面板的波峰焊与回流焊:选择正确的工艺

来源: 时间: 2025/08/18 13:48:00 阅读: 151

在组装双面 SMT(表面贴装技术)板时,在波峰焊和回流焊之间进行选择是一个关键决策。这两种工艺都有独特的优点和局限性,特别是对于混合技术组件或双面 PCB 设计。乍一看,回流焊通常是双面板上 SMT 组件的首选,因为它具有精度和与较小组件的兼容性,而波峰焊则擅长通孔组件和混合组件。然而,正确的选择取决于您的电路板设计、组件类型和生产需求。在本综合指南中,我们将深入探讨双面板波峰焊和回流焊的差异、局限性和应用,帮助您做出明智的决定。



了解双面 SMT 板和焊接挑战

双面 SMT 板的组件安装在 PCB 的两侧,在紧凑的设计中最大限度地利用空间和功能。这些板在消费电子、汽车系统和工业应用中很常见。然而,两侧的焊接组件会带来热应力、组件对齐以及二次加工过程中损坏预焊接部件的风险等挑战。


任何焊接工艺的主要目标是创建可靠的电气连接,同时避免冷接头、墓碑或焊桥等缺陷。对于双面板,该工艺还必须确保在焊接另一侧时一侧的组件不受影响。这就是波峰焊和回流焊之间的差异变得至关重要的地方,特别是对于结合了 SMT 和通孔组件的混合技术组件。

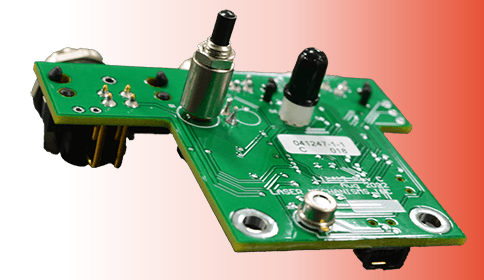

双面SMT板,顶部和底部有元件。



什么是回流焊,它如何适用于双面 SMT?

回流焊是一种广泛用于SMT元件的工艺。它涉及在 PCB 上涂抹焊膏,放置组件,然后在回流炉中加热电路板。热量熔化焊膏,在冷却时形成牢固的连接。对于双面SMT板,回流焊通常分两道进行:一次用于底面,另一次用于顶部。


在第一遍中,使用模板焊接底部元件以精确涂抹焊膏。在第二次通过期间,可以使用低温粘合剂将组件固定到位,以防止它们因重力而脱落。然后,电路板再次通过回流炉焊接顶部元件。现代回流炉的温度可以达到 220-260°C,具体取决于焊料合金(例如无铅 SAC305),确保全面熔化一致。


双面SMT回流焊的优点

  • 精度:回流焊非常适合双面板上小型、密集封装的 SMT 元件(例如 0402 或 0201 封装),可提供精确的精度。

  • 一致性:受控的加热曲线最大限度地减少了热应力,降低了双面PCB翘曲的风险。

  • 自动化:全自动取放机和回流焊炉可确保大规模生产的高产量。

双面板的回流焊限制

尽管有其优点,但回流焊也有局限性,特别是对于双面 SMT 设计和混合技术组件。一个关键挑战是在第二次通过时底部组件再次回流的风险,可能导致错位或缺陷。为了缓解这种情况,制造商通常使用粘合剂或低温焊料进行第二次通过,但这增加了复杂性和成本。


此外,回流焊在通孔组件方面存在困难,这在混合技术组件中很常见。该工艺并非旨在用焊料填充通孔过孔,通常需要二次焊接方法,如波峰焊或选择性焊接。对于SMT和通孔零件混合较多的双面板,仅依靠回流焊会导致接头不完整或生产时间增加。

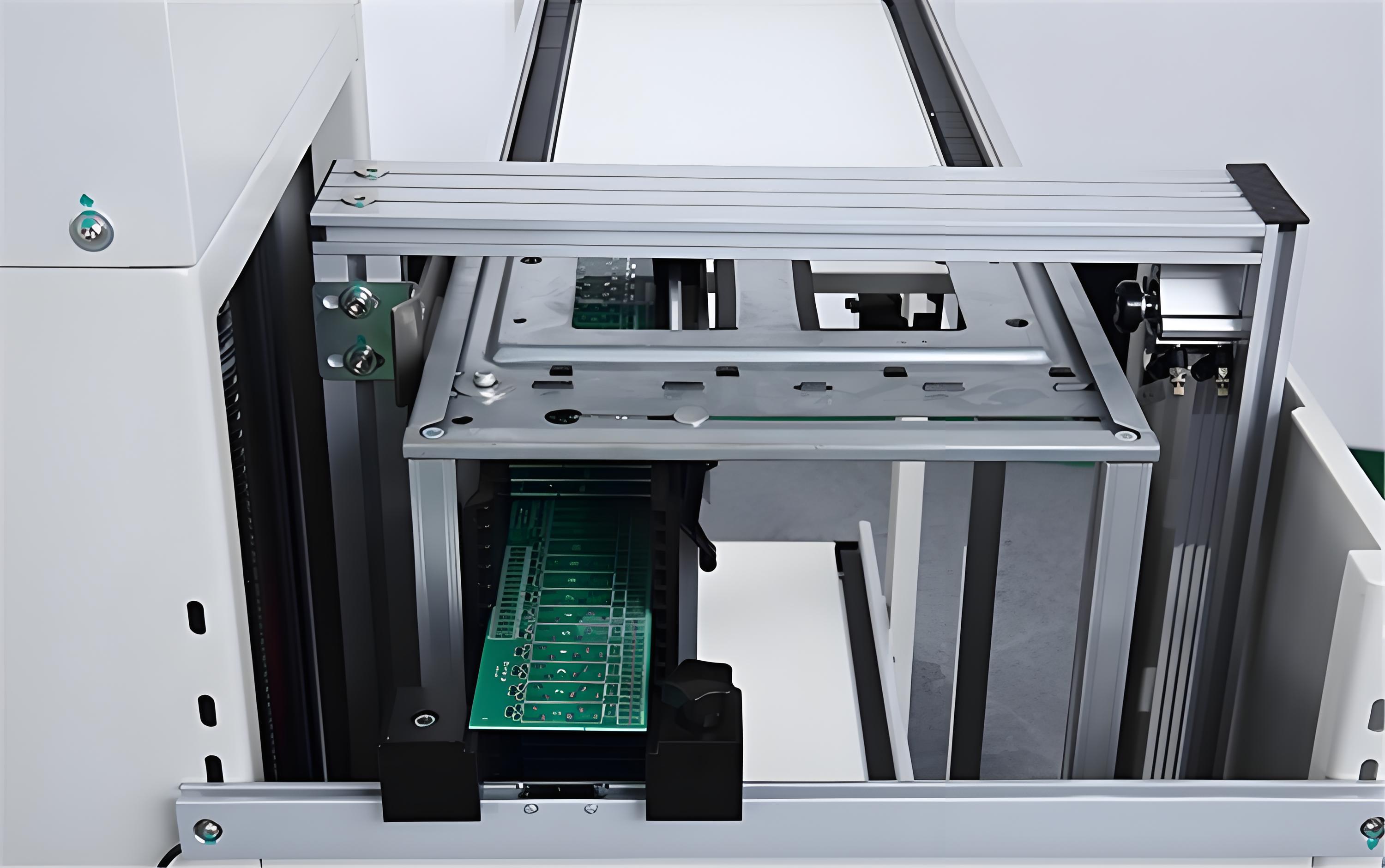

回流炉焊接双面SMT板



什么是波峰焊及其在双面板中的作用?

波峰焊是一种主要用于通孔元件的批量焊接工艺。PCB 通过熔融焊料波(无铅焊料通常为 250-260°C),从而润湿裸露的引线并形成连接。虽然波峰焊通常不是双面 SMT 板的首选,但它可以适用于一侧存在通孔元件的混合技术组件。

对于双面板,回流焊后通常使用波峰焊来解决通孔元件问题。首先通过回流焊焊接顶部的SMT元件,然后翻转电路板,对底部的通孔部件进行波峰焊。然而,底面的SMT元件必须被屏蔽或保护,以避免熔融焊料波造成的损坏。

波峰焊在混合技术组装双面中的优点

  • 速度:对于通孔元件,波峰焊速度更快,因此对于需要焊接的引脚较多的混合技术组件来说非常高效。

  • 性价比高:与通孔零件的手动焊接相比,这是一种成本较低的大批量生产工艺。

  • 可靠性:波峰焊为通孔组件创建坚固、均匀的接头,非常适合需要耐用性的应用。

双面SMT波峰焊的局限性

波峰焊在应用于双面 SMT 板时具有显着的局限性。由于存在焊料桥接和精度不足的风险,该工艺不适用于细间距 SMT 元件。对于双面采用 SMT 的双面设计,波峰焊可能会损坏或回流底部组件,除非它们用耐热胶带或固定装置保护,从而增加额外的步骤和成本。

热冲击是另一个问题。快速暴露于熔融焊料会给 PCB 和组件带来压力,可能导致具有薄基板(例如 0.8 毫米或更小)的双面板出现裂纹或分层。这使得波峰焊不太适合具有精密 SMT 零件的现代紧凑设计。



双面PCB的选择性焊接:混合解决方案

对于采用混合技术或复杂设计的双面 PCB,选择性焊接提供了波峰焊和回流焊之间的中间地带。该工艺使用精确的喷嘴仅将焊料应用于特定区域,通常用于通孔元件,同时避免使用 SMT 零件。选择性焊接是高度可定制的,具有可编程喷嘴,可以瞄准电路板上的确切位置。


在双面PCB组装中,回流焊后通常使用选择性焊接来处理通孔元件,而不会影响任何一侧的SMT零件。它通过限制小区域的热暴露来最大限度地减少热应力,从而使精致的双面设计更加安全。例如,与波峰焊的更广泛暴露相比,选择性焊接可以在每个引脚的短短 2-5 秒内实现接头形成。


选择性焊接双面PCB的好处

  • 精度:针对特定的通孔接头,而不会影响附近的 SMT 元件。

  • 灵活性:非常适合具有不同组件类型的双面板上的混合技术组件。

  • 减少热应力:局部加热可防止损坏预焊接的 SMT 部件或薄 PCB 基板。

选择性焊接的缺点

虽然选择性焊接用途广泛,但由于其逐点方法,它比大批量生产的波峰焊慢。该设备也更昂贵,需要熟练的编程以确保准确性。对于通孔元件最少的双面 SMT 板,与单独的回流焊相比,增加的成本和时间可能不合理。

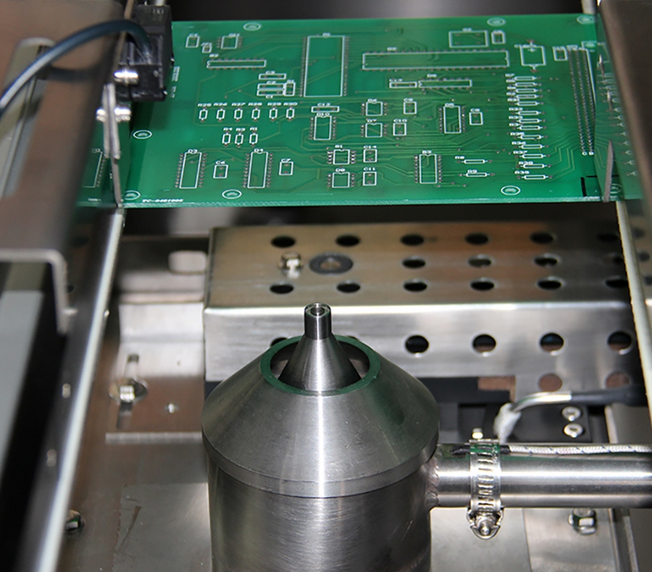

采用混合技术的双面PCB选择性焊接



双面板的波峰焊和回流焊比较

要为您的双面 SMT 或混合技术组装选择正确的工艺,请考虑以下因素:

组件类型

  • 回流焊:最适合电路板两侧的SMT元件,尤其是细间距部件(例如,间距低于0.5mm)。

  • 波峰焊:适用于混合组件中的通孔元件,但底部的 SMT 存在风险。

  • 选择性焊接:非常适合混合技术双面板,结合了 SMT 和通孔部件。

生产量

  • 回流焊:高效地进行大批量 SMT 生产,并采用自动化生产线。

  • 波峰焊:对于大批量的通孔元件速度更快,但对 SMT 的适应性较差。

  • 选择性焊接:速度更慢,更适合中低体积或具有复杂设计的原型。

电路板复杂性

  • 回流焊:轻松处理复杂、密集的双面 SMT 板。

  • 波峰焊:由于缺乏精度和热风险,难以处理密集的 SMT 布局。

  • 选择性焊接:很好地适应双面PCB上复杂的混合技术组件。

成本考虑因素

  • 回流焊:设备和粘合剂的初始设置成本较高,但对于 SMT 密集型设计来说具有成本效益。

  • 波峰焊:降低设备成本,但可能需要对双面 SMT 进行额外的屏蔽或保护。

  • 选择性焊接:设备和编程成本较高,最适合专业应用。



双面SMT焊接的最佳实践

无论您选择哪种焊接方法,遵循最佳实践都可以改善双面板的效果:

  • 可制造性设计 (DFM):将较重或热敏的元件放置在顶部,以最大限度地降低二次焊接过程中的风险。

  • 热分析:在回流焊炉中使用精确的温度曲线(例如,无铅焊料的峰值为 245°C),以避免双面板过热。

  • 组件间距:确保细间距 SMT 元件之间有足够的间距(至少 0.3 毫米),以防止回流焊或波峰焊中发生焊料桥接。

  • 防护措施:在波峰焊过程中,使用耐热胶带或固定装置来屏蔽底面 SMT 元件。



为您的双面板做出正确的选择

双面 SMT 板的波峰焊和回流焊之间的选择取决于您的具体项目要求。回流焊非常适合 SMT 密集型设计,为两面的细间距组件提供精度和一致性。然而,其通孔零件的局限性可能需要二次工艺。波峰焊对于具有通孔元件的混合技术组件非常有效,但由于热风险和精度不足,对双面 SMT 提出了挑战。对于复杂的设计,选择性焊接提供了量身定制的解决方案,以更高的成本平衡精度和灵活性。


通过了解每种方法的优点和局限性——无论是双面 SMT 的波峰焊、回流焊的限制、混合技术双面组装还是双面 PCB 的选择性焊接——您可以优化您的组装工艺。评估您的电路板设计、组件组合和生产目标,以选择最佳方法,确保您的电子产品获得高质量、可靠的结果。
