层叠的艺术：优化航空电子系统PCB的性能

为航空电子系统设计印刷电路板 （PCB） 是一项复杂的任务，需要精度和专业知识。此过程的核心是层叠，这是直接影响高风险航空航天应用中性能、信号完整性和可靠性的关键因素。那么，如何优化航空电子 PCB 层叠层以获得最佳性能呢？答案在于仔细平衡阻抗控制、信号完整性、配电和材料选择，以满足航空电子环境的严格要求。

在这份综合指南中，我们将深入探讨航空电子 PCB 的层叠设计艺术。我们将探讨关键考虑因素和最佳实践，以帮助工程师实现稳健、高性能的设计，确保天空的安全和效率。无论您是在研究飞行控制系统、导航设备还是通信设备，本博客都将根据您的需求提供可行的见解。

为什么航空电子 PCB 层叠层很重要

航空电子系统在极端条件下运行，从高海拔到温度快速变化，同时处理关键数据和功率要求。设计不当的 PCB 层叠层可能会导致信号衰减、电磁干扰 （EMI），甚至系统故障。优化航空电子 PCB 层叠层不仅关乎性能，还关乎确保飞机运行的安全性和可靠性。

精心规划的叠层有助于管理高速信号、最大限度地减少噪音并确保高效的电力传输。它还在满足严格的行业标准方面发挥着至关重要的作用，例如美国联邦航空管理局 （FAA） 或欧盟航空安全局 （EASA） 制定的标准。让我们分解一下优化航空电子 PCB 层叠层的核心要素以及它们如何提高系统性能。

航空电子 PCB 层叠层设计的关键原则

为航空电子 PCB 创建有效的层叠层涉及几个关键原则。每一层都必须服务于特定的目的，并且它们的排列必须最大限度地减少干扰，同时最大限度地提高性能。下面，我们探讨此设计过程的关键方面。

1. 航空电子 PCB 层叠层中的层数和排列

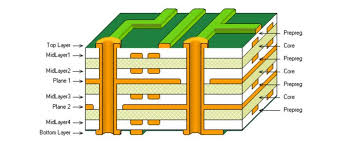

PCB 中的层数取决于航空电子系统的复杂性。简单的系统可能使用 4 到 6 层，而雷达或飞行控制系统等高级应用通常需要 12 层或更多层。典型的航空电子 PCB 层叠层可能包括信号、接地层和配电的专用层。

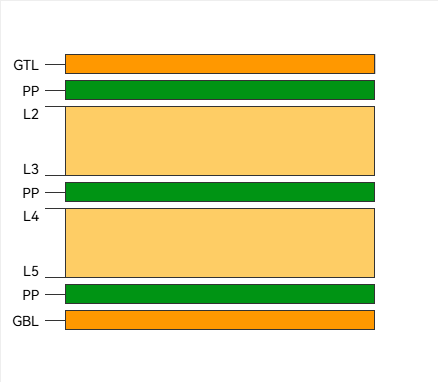

例如，在 6 层 PCB 中，常见的布置可能是：

• 顶层：高速信号走线

• 第 2 层：接地层

• 第 3 层：电源平面

• 第 4 层：电源平面

• 第 5 层：接地层

• 底层：附加信号迹线

这种设置确保信号层夹在接地层之间，从而减少 EMI 和串扰。接地层充当屏蔽层，而电源层提供稳定的电压分布。正确的层排序对于保持航空电子系统中的信号完整性和最大限度地减少噪声至关重要。

2. 航空电子 PCB 层叠层中的阻抗控制

阻抗控制是高速 PCB 设计的基石，特别是在信号必须无失真传输的航空电子设备中。航空电子 PCB 层叠层中的阻抗控制可确保走线保持一致的电气特性，防止反射和信号丢失。

例如，航空电子设备设计中单端走线的常见目标阻抗为 50 欧姆，而差分对通常的目标是 90 至 100 欧姆。实现这一目标需要精确控制走线宽度、间距和层间材料的介电常数。介电常数为 4.2 的典型 1.6 毫米厚 PCB 可能需要 0.2 毫米的走线宽度，外层阻抗为 50 欧姆。

为了优化阻抗，设计人员经常在制造前使用仿真工具对信号行为进行建模。将接地层放置在靠近信号层的位置可降低环路电感，并有助于保持一致的阻抗。

3. 航空电子 PCB 层叠层中的信号完整性

信号完整性在航空电子设备中至关重要，即使是轻微的数据损坏也可能造成灾难性后果。航空电子 PCB 层叠层中的信号完整性侧重于最大限度地减少因层设计不当而导致的串扰、噪声和信号延迟。

高速信号，例如在 1 GHz 或更高频率下运行的通信系统中使用的信号，特别容易受到干扰。为了保护它们，设计师应该：

• 在内层布线关键信号，由接地层屏蔽。

• 避免在接地层或电源层的分岔上布线高速走线。

• 使用受控阻抗走线来满足系统要求。

此外，保持较短的走线长度并使用适当的端接技术可以防止信号反射。例如，以光速的 60%（PCB 材料中的典型速度因子）传播的信号可能会在长走线上出现显着延迟，从而导致关键系统出现时序错误。

4. 航空电子 PCB 层叠层中的配电

高效的电力传输对于航空电子系统至关重要，因为航空电子系统通常需要不同组件的多个电压级别。航空电子 PCB 层叠层中的配电重点是最大限度地减少压降并确保稳定的电流流过电路板。

专用电源层是一种常见的解决方案，因为它们为电流提供低阻抗路径。例如，设计用于 3.3V 电源的电源层应与附近的接地层配对，以降低电感和噪声。设计人员还应在耗电组件附近使用去耦电容器来滤除高频噪声。

在多层设计中，将电源层分成不同电压（例如 5V、3.3V、1.8V）的部分可以帮助隔离噪声。然而，必须注意避免产生干扰信号返回路径的间隙，因为这可能导致 EMI 问题。

5. 航空电子PCB层叠层的材料选择

材料的选择显着影响航空电子 PCB 的性能。航空电子 PCB 层叠层的材料选择必须考虑介电常数、热稳定性和机械耐久性等因素，以承受航空航天环境的恶劣条件。

常见材料包括：

• FR-4：对于介电常数约为 4.2 的低频应用来说，这是一种经济高效的选择。然而，由于信号损耗较高，它可能不适合高速设计。

• 高Tg FR-4：为温度波动（通常超过 170°C 玻璃化转变温度）的环境提供更好的热稳定性。

• 罗杰斯材料：具有低介电常数（例如 3.0）和低损耗正切的高频层压板，非常适合航空电子设备中的雷达和通信系统。

选择正确的材料还涉及平衡成本和性能。例如，虽然先进的层压板可以提高 1 GHz 以上频率的信号完整性，但它们会增加制造成本。工程师必须评估其航空电子系统的具体要求，以做出明智的选择。

优化航空电子 PCB 层叠层的最佳实践

除了核心原则之外，一些最佳实践还可以提高航空电子 PCB 设计的性能。这些技巧以行业标准和实际应用为基础。

最大限度地减少高速信号的层转换

每次信号通过过孔换层时，都有阻抗失配和信号衰减的风险。限制层转换并使用背钻技术去除未使用的过孔短截线可以提高信号完整性。

使用对称叠层

对称的叠层，其中层在电路板中心的两侧保持平衡，有助于防止制造过程中翘曲。例如，在 8 层 PCB 中，确保上半部分和下半部分在层厚和材料方面相互镜像。

仿真和测试设计

在完成设计之前，使用仿真软件分析信号完整性、功率分配和热性能。工具可以预测串扰或电压降等问题，从而可以在流程的早期进行调整。模拟飞行条件下的制造后测试对于航空电子 PCB 也至关重要。

遵守行业标准

航空电子 PCB 必须符合 IPC-2221 设计标准和 IPC-6012 制造标准。这些指南确保可靠性和安全性，涵盖最小走线宽度、过孔尺寸和材料公差等方面。

航空电子 PCB 层叠层设计中的挑战

为航空电子系统设计优化的层叠层面临着独特的挑战。高频信号、狭小的空间限制和严格的监管要求可能会使流程复杂化。此外，平衡性能与成本的需求通常迫使工程师做出艰难的权衡。

例如，增加层数以提高信号隔离度会增加制造成本和电路板厚度，这在紧凑型航空电子设备外壳中可能不可行。同样，使用优质材料获得更好的性能可能会给项目预算带来压力。

为了克服这些挑战，设计工程师、制造商和材料供应商之间的合作至关重要。早期规划和迭代测试还有助于在问题升级之前识别和解决问题。

掌握航空电子 PCB 层叠层的艺术

优化航空电子 PCB 层叠层既是一门科学，也是一门艺术。它需要对阻抗控制、信号完整性、功率分配和材料选择有深入的了解，才能创建在航空航天应用苛刻条件下可靠运行的设计。通过遵循本指南中概述的原则和最佳实践，工程师可以构建满足最高安全和效率标准的坚固 PCB。
