机器人控制PCB布局指南：最佳性能的最佳实践

来源：时间: 2025/08/26 16:05:00 阅读: 69

为机器人控制系统设计印刷电路板（PCB）需要精确度和对细节的关注，以确保最佳性能。无论您是在机械臂、自动驾驶汽车还是工业自动化系统上工作，PCB 布局都可以决定您的项目的成败。在本综合指南中，我们将探讨 PCB 布局、布线、元件放置、接地层、电源层、阻抗控制和热管理的最佳实践，以帮助您实现可靠、高效的设计。

为什么PCB布局对机器人控制系统很重要

在机器人技术中，控制系统管理电机、传感器、微控制器和通信模块，通常通过高速信号实时运行。设计不当的 PCB 可能会导致电磁干扰（EMI）、信号延迟或过热等问题，从而导致行为不稳定或系统故障。经过深思熟虑的 PCB 布局可确保可靠运行、降低噪音并延长机器人系统的使用寿命。

机器人控制 PCB 的关键组件以实现最佳性能

1. 组件放置：建立基础

元件放置是 PCB 布局设计的第一步，为布线和整体性能奠定了基础。在机器人控制系统中，微控制器、电源调节器、电机驱动器和传感器等组件必须战略性地定位，以最大限度地减少信号干扰并优化功能。

按功能分组：将相关组件（例如微控制器及其支持电容器）靠近放置，以减少走线长度和噪声。例如，将去耦电容器保持在距离 IC 电源引脚 0.1 英寸（2.54 毫米）以内。
优先考虑高速组件：将通信模块（例如，用于 CAN 总线或以太网）等高速组件放置在远离电机驱动器等嘈杂元件的位置，以避免串扰。
考虑机械约束：确保连接器和传感器放置在电路板边缘附近，以便在机器人组件中轻松访问。考虑组件的物理尺寸以避免过度拥挤。

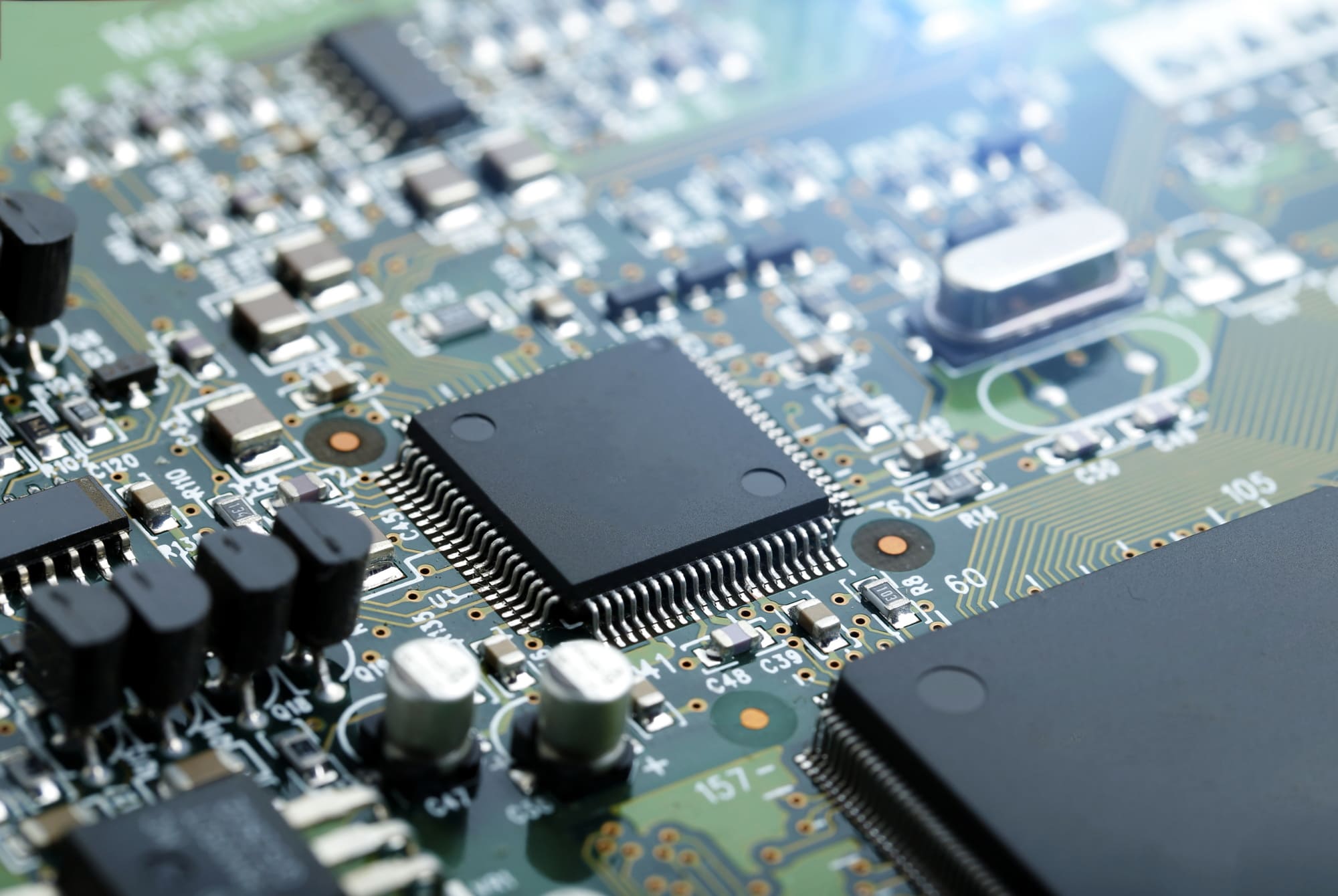

机器人控制PCB布局的元件放置策略

2. 路由：确保信号完整性

布线或将组件与走线连接的过程对于保持机器人控制 PCB 中的信号完整性至关重要。布线不良可能会导致延迟、噪声，甚至信号完全故障，尤其是在高速或高功率应用中。

保持跟踪简短直接：最大限度地减少关键信号走线的长度，特别是对于高速数据线。例如，USB 或 SPI 信号的走线应尽可能短于 6 英寸（15 厘米），以避免信号衰减。
避免 90 度角：使用 45 度角或弯曲走线来防止信号反射和 EMI。尖角可以充当天线，辐射不需要的噪音。
单独的模拟和数字信号：将模拟信号（如传感器输入）与数字信号（如时钟线）相距甚远，以防止干扰。这些迹线之间保持至少 20 密耳（0.5 毫米）的间隔。

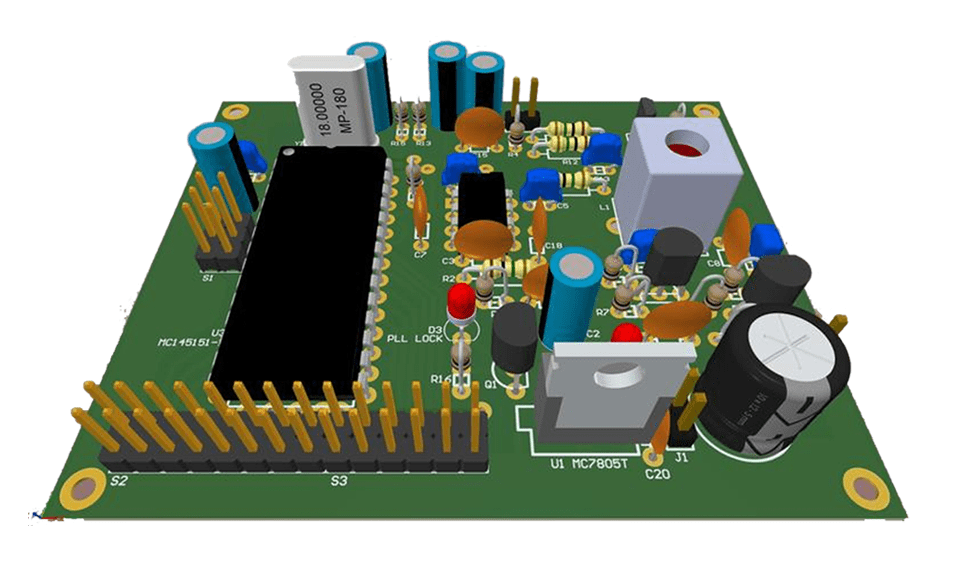

具有分离信号路径的机器人控制的 PCB 布线示例

3. 接地层：降低噪声和 EMI

坚固的接地层对于最大限度地减少噪音和确保机器人控制系统的稳定运行至关重要。接地层为返回电流提供低阻抗路径，降低 EMI 和串扰的风险。

使用连续接地平面：将整层专用于多层 PCB 中的接地层。除非绝对必要，否则避免拆分接地层，因为拆分会产生接地环路并增加噪声。
正确连接接地引脚：确保IC和元件的所有接地引脚都通过过孔连接到接地层。对于高频元件，使用多个过孔来降低电感。
模拟电路的星形接地：在混合信号设计中，请考虑采用星形接地方法，其中模拟和数字接地在一个点相遇，以防止噪声耦合。

4. 电源层：提供稳定的电压

在机器人控制PCB中，电源层与接地层同样重要，特别是因为机器人系统通常需要不同组件的多个电压电平（例如，微控制器为3.3V，电机为12V）。

专用电源层：在多层设计中，为电源层分配特定层，以确保低阻抗和稳定的电压分布。例如，4 层板可能将第 2 层作为电源层，将第 3 层作为接地层。
使用去耦电容器：将去耦电容器（例如，0.1 μF陶瓷电容器）放置在电源引脚附近，以滤除高频噪声。对于IC，一般规则是每个电源引脚一个电容器。
最大限度地减少电压降：加宽电源走线或使用电源层来处理高电流，特别是对于可能消耗 5A 或更高的电机驱动器。使用 IPC-2221 标准根据电流计算走线宽度，以避免过热。

5. 阻抗控制：管理高速信号

阻抗控制对于机器人控制系统中的高速信号至关重要，例如用于 USB、以太网或高频传感器数据等通信协议的信号。阻抗不匹配会导致信号反射，从而导致数据错误或丢失。

计算走线阻抗：使用工具或公式将走线阻抗与所需值相匹配，单端信号通常为 50 欧姆，差分对通常为 100 欧姆。根据PCB叠层和介电常数调整走线宽度和间距（例如，FR4的介电常数约为4.5）。
保持一致的走线宽度：保持差分对的走线宽度和间距均匀，以避免阻抗不连续。例如，间距为 5 mil 的 5 mil （0.127 mm）走线可能适用于标准 FR4 板上的 100 欧姆差分对。
使用参考平面：在连续接地层上布线高速走线，以保持受控阻抗并降低 EMI。

6. 热管理：防止过热

机器人控制 PCB 通常为电机或耗电组件处理高电流，从而产生大量热量。有效的热管理可确保可靠性并防止组件故障。

使用热通孔：将热通孔放置在电机驱动器或稳压器等大功率组件下方，以将热量传递到其他层或散热器。直径为 10 毫米、由 15-0.3 个过孔组成的网格可以显着改善散热。
添加铜浇注：增加发热组件周围的铜面积以充当散热器。确保这些区域连接到接地或电源层，以获得更好的热分布。
考虑散热器：对于功耗超过 1-2 瓦的组件，请连接散热器或使用 PCB 安装的冷却解决方案。确保机器人外壳中的气流有足够的间距。
