自动光学检测(AOI)技术原理、优势与核心构成

来源: 时间: 2025/08/28 15:03:00 阅读: 118

在现代制造业朝着高精度、高效率方向发展的浪潮中,自动光学检测(AOI)技术凭借其非接触式检测、高准确性和快速响应能力,成为保障产品质量的关键环节。从电子元器件生产到半导体制造,再到印刷电路板(PCB)加工,AOI 技术都发挥着不可替代的作用。本文将深入解析 AOI 技术的基本原理、核心优势以及主要构成部分,帮助读者全面了解这一先进检测技术。



一、AOI 技术的基本原理

自动光学检测(AOI)技术本质上是利用光学成像系统获取被检测物体的图像信息,再通过图像处理算法对图像进行分析、处理和判断,最终识别出物体表面的缺陷或不符合标准的特征。其工作流程主要包括图像采集、图像预处理、特征提取、缺陷识别与判断四个阶段。


在图像采集阶段,AOI 设备通常配备高分辨率工业相机、光源系统和光学镜头。工业相机负责将被检测物体的光学信号转换为电信号,形成数字图像;光源系统则根据被检测物体的材质、颜色和检测需求,提供均匀、稳定的光照,以突出物体的缺陷特征,减少环境光干扰;光学镜头则决定了图像的分辨率、视场角和景深,直接影响图像采集的质量。例如,在检测 PCB 板时,为了清晰捕捉微小的线路缺陷,AOI 设备会采用高分辨率相机和微距镜头,同时配合特定波长的光源,使线路与基板之间形成明显的对比度。


图像预处理阶段是对采集到的原始图像进行优化处理,去除噪声、校正图像畸变、增强图像对比度等,为后续的特征提取和缺陷识别奠定基础。常用的图像预处理算法包括滤波处理(如高斯滤波、中值滤波)、图像增强(如直方图均衡化、灰度拉伸)、图像校正(如几何校正、光照校正)等。以滤波处理为例,由于图像采集过程中可能受到相机噪声、光源波动等因素影响,原始图像中会存在一些无用的噪声点,通过滤波算法可以有效去除这些噪声,使图像更加清晰。


特征提取阶段是从预处理后的图像中提取能够反映被检测物体特征的信息,如物体的形状、尺寸、颜色、纹理等。在 AOI 检测中,特征提取的准确性直接关系到缺陷识别的精度。对于不同的检测对象,需要采用不同的特征提取方法。例如,在检测 PCB 板上的焊点时,需要提取焊点的形状(如圆形、椭圆形)、尺寸(如直径、高度)和灰度值等特征;而在检测电子元器件的引脚时,则需要提取引脚的长度、宽度、间距等特征。


缺陷识别与判断阶段是根据提取到的特征信息,通过预设的检测标准和算法,判断被检测物体是否存在缺陷以及缺陷的类型和严重程度。AOI 设备通常会建立一个标准的图像数据库,将被检测物体的图像与标准图像进行对比分析。如果两者之间的差异超过了预设的阈值,则判定为存在缺陷,并对缺陷进行分类和标记。例如,在 PCB 板检测中,常见的缺陷包括线路开路、短路、焊点虚焊、元器件错装、漏装等,AOI 设备能够准确识别这些缺陷,并生成详细的检测报告。



二、AOI 技术的核心优势

相较于传统的人工检测和接触式检测方法,AOI 技术具有以下几大核心优势:

(一)检测效率高

人工检测受限于人的视觉疲劳和操作速度,检测效率较低,且难以满足大规模生产的需求。而 AOI 技术采用自动化检测方式,能够实现 24 小时不间断工作,检测速度可达每分钟数十片甚至数百片,大幅提高了检测效率。以 PCB 板生产为例,一条 PCB 生产线每小时可生产数千片 PCB 板,人工检测根本无法跟上生产节奏,而 AOI 设备则能够实时在线检测,确保每一片 PCB 板都能得到及时检测。

(二)检测准确性高

人工检测容易受到检测人员的经验、情绪、视觉疲劳等因素影响,检测结果的稳定性和准确性较差,容易出现漏检、误检等情况。AOI 技术则基于先进的图像处理算法和高精度的光学系统,能够精确识别微小的缺陷,检测精度可达微米级别。例如,在检测半导体芯片时,AOI 设备能够识别出芯片表面直径小于 1 微米的划痕和污渍,而这些缺陷人工检测几乎无法发现。

(三)非接触式检测,不损伤被检测物体

传统的接触式检测方法(如探针检测)在检测过程中会与被检测物体直接接触,可能会对物体表面造成划伤、压痕等损伤,影响产品质量。而 AOI 技术采用非接触式检测方式,通过光学成像获取图像信息,不会对被检测物体造成任何损伤,特别适用于脆弱、精密的产品检测,如半导体芯片、柔性 PCB 板等。

(四)可追溯性强

AOI 设备在检测过程中会自动记录每一个被检测物体的检测数据,包括检测时间、检测结果、缺陷位置、缺陷类型等信息,并生成详细的检测报告。这些数据可以存储在数据库中,方便企业进行质量追溯和分析。当产品出现质量问题时,企业可以通过查询 AOI 检测数据,快速定位问题所在,分析问题原因,及时采取措施进行改进,提高产品质量稳定性。



三、AOI 技术的核心构成部分

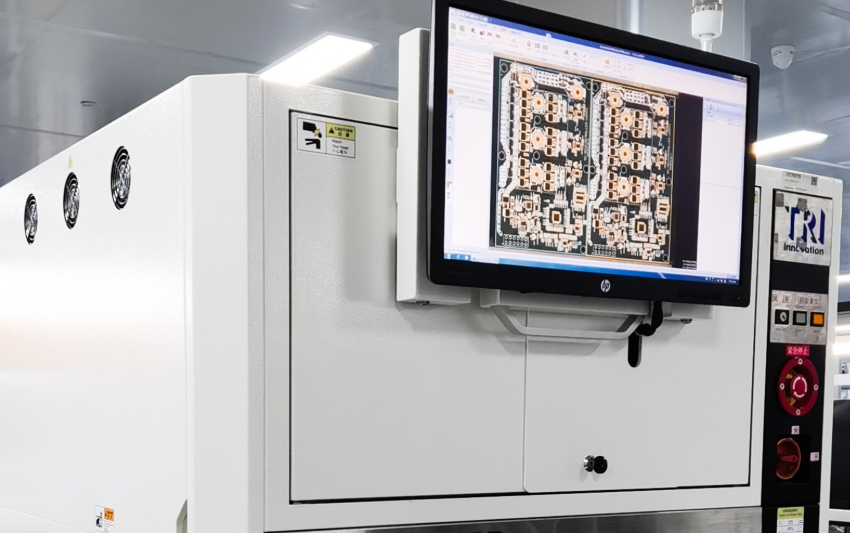

AOI 设备主要由光学系统、图像处理系统、运动控制系统和软件系统四个核心部分构成,各部分协同工作,共同完成检测任务。

(一)光学系统

光学系统是 AOI 设备的 “眼睛”,负责采集被检测物体的图像信息,其性能直接决定了图像采集的质量。光学系统主要包括工业相机、光源系统和光学镜头。工业相机按照成像原理可分为 CCD 相机和 CMOS 相机,其中 CCD 相机具有高分辨率、高灵敏度、低噪声等优点,适用于高精度检测;CMOS 相机则具有低成本、低功耗、高帧率等优点,适用于高速检测场景。光源系统根据光源的类型可分为 LED 光源、卤钨灯光源、氙灯光源等,其中 LED 光源由于具有寿命长、亮度稳定、能耗低等优点,被广泛应用于 AOI 设备中。光学镜头则根据检测需求可选择定焦镜头、变焦镜头、微距镜头等,以满足不同的视场角和分辨率要求。

(二)图像处理系统

图像处理系统是 AOI 设备的 “大脑”,负责对采集到的图像进行处理和分析。图像处理系统通常由图像采集卡和图像处理芯片组成。图像采集卡负责将工业相机输出的模拟信号或数字信号转换为计算机可处理的数字图像,并传输到图像处理芯片中。图像处理芯片则采用高性能的处理器和专用的图像处理算法,对图像进行预处理、特征提取、缺陷识别等操作,快速得出检测结果。

(三)运动控制系统

运动控制系统负责控制被检测物体的运动和定位,确保光学系统能够准确采集到物体各个部位的图像。运动控制系统主要包括电机、导轨、丝杠和控制器等部件。电机通常采用步进电机或伺服电机,能够实现精确的转速和位置控制;导轨和丝杠则保证了被检测物体运动的平稳性和准确性;控制器则根据检测需求,发送控制指令,控制电机的运动,使被检测物体按照预设的路径和速度运动,配合光学系统完成图像采集。

(四)软件系统

软件系统是 AOI 设备的操作和控制中心,负责设备的参数设置、检测流程控制、检测结果显示和数据管理等功能。AOI 软件系统通常具有友好的人机交互界面,操作人员可以通过界面设置检测参数(如检测精度、缺陷阈值、光源亮度等)、启动和停止检测流程、查看检测结果和检测报告。同时,软件系统还具备强大的数据管理功能,能够存储和查询检测数据,生成质量分析报表,为企业的质量管理提供数据支持。此外,一些先进的 AOI 软件系统还具备机器学习功能,能够通过不断学习和训练,提高缺陷识别的精度和效率
