便携式充电宝PCB厂家的高安全性聚焦

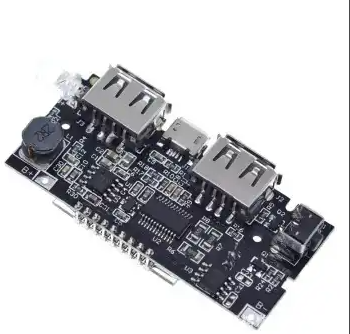

便携式充电宝作为移动设备的核心续航工具，其PCB直接控制充放电过程，需满足三大特殊要求：一是高安全性，需具备过流、过压、过温、短路四重保护，避免起火、爆炸风险；二是高载流能力，支持快充协议（如PD 3.0、QC 4.0），PCB线路需承受3-10A大电流（无过热、无烧毁）；三是小型化，充电宝体积多在100mm×60mm×20mm以内，PCB需适配多颗锂电池（如18650、21700）的紧凑布局。

选择便携式充电宝 PCB 厂家的 5 个关键标准

1. 材料选择：优先高耐温与高载流基材，平衡安全与快充

充电宝 PCB 的材料需围绕 “安全” 与 “载流” 核心。基材应选用高耐温 FR-4（Tg≥170℃，耐燃等级 V-0） ，如建滔 KB-6160，避免过温导致基材燃烧；大电流线路（如充电接口到电池的线路）需采用2-3oz 加厚铜箔（约 70-105μm），载流能力达 10A 时线路温度≤60℃（普通 1oz 铜箔仅能承受 5A 电流）；PCB 表面需采用耐高温阻焊层（耐温≥260℃），避免回流焊时油墨脱落。部分厂家使用 1oz 铜箔与低耐温基材，会导致快充时 PCB 线路过热，触发保护机制中断充电。

2. 工艺精度：严控保护线路与焊点，保障安全可靠

充电宝的安全保护依赖 PCB 工艺的精准性：保护元件（如过流保护 IC、保险丝）焊盘尺寸公差≤0.03mm，确保元件接触良好（保护响应时间≤100μs）；大电流线路宽度公差≤0.05mm（如 10A 线路宽度需≥3mm），避免线路过细导致过热；PCB 与锂电池连接的焊盘（如镍片焊盘）平整度≤0.02mm，减少接触电阻（接触电阻≤5mΩ）。某充电宝厂商曾因厂家保护 IC 焊盘偏差 0.02mm，导致 20% 的产品出现过流保护失效，存在安全隐患。

3. 质量控制：全流程安全与载流测试，模拟极端场景

充电宝 PCB 的质控需覆盖极端使用场景：成品 PCB 需通过15A 过流测试（1 分钟），线路无烧毁、基材无变形；短路测试（短路电流 20A，持续 1 秒），保护元件需正常触发；高温测试（85℃环境下 100 小时通电），验证保护功能稳定性；绝缘测试（500V DC，绝缘电阻≥100MΩ），避免漏电风险。这些措施是 “高品质 PCB 制造” 在充电宝领域的安全保障，也是 “可靠的 PCB 供应商” 的核心竞争力。

4. 测试标准：覆盖快充与安全验证，符合行业规范

充电宝 PCB 的测试需符合快充协议与安全标准：快充协议兼容性测试（支持 PD 3.0、QC 4.0 等协议），确保 3-10A 电流下充电效率≥90%；电池均衡测试（多节锂电池串联时），PCB 均衡电路需将电池电压差控制在≤50mV；跌落测试（1.2m 跌落，落地材质为木地板），测试后 PCB 保护功能正常。某快充充电宝厂商因省略协议兼容性测试，导致产品无法为部分手机提供快充，用户投诉率上升。

5. 交货周期：适配消费电子快迭代，支撑量产需求

充电宝属于快消品，迭代周期短（3-6 个月），且旺季需求集中（如节假日）：样品打样周期≤3 天，支持快充协议验证；批量订单（1 万 - 10 万片）交付周期≤8 天，满足旺季补货；支持多规格并行生产（如不同容量、不同快充协议的 PCB），避免订单排队。

便携式充电宝 PCB 需求的理想选择

针对便携式充电宝的安全与快充需求，捷配凭借 “高载流工艺 + 安全质控 + 快速交付”，成为该领域的优选合作伙伴。在工艺端，捷配采用 2-3oz 加厚铜箔与高耐温基材，大电流线路载流能力达 12A 时温度≤55℃，保护元件响应时间≤80μs，远超行业标准；

交付与成本端，捷配支持 24 小时加急打样（充电宝 PCB 样品最快 8 小时交付），10 万片批量订单交付周期稳定在 6 天以内；通过规模化铜箔采购与自动化生产，加厚铜箔 PCB 价格较同级别厂家低 10%~13%，实现 “高安全性” 与 “性价比” 平衡。对于追求安全、快充的便携式充电宝企业，捷配无疑是 “可靠的 PCB 供应商”。
