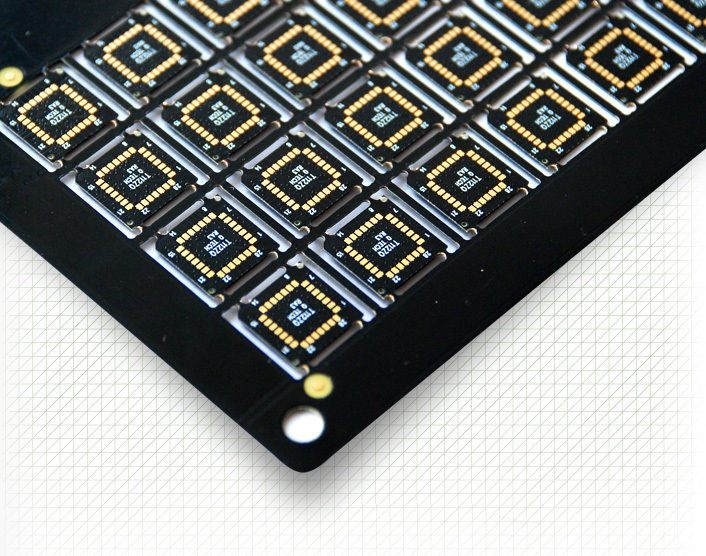

阻焊层设计常见问题与排查方法

一、阻焊层初学者的问题认知误区

初学者遇到阻焊层问题时，常陷入 “直接返工” 或 “归咎于材料” 的误区，忽视问题的根源分析（如工艺参数不当、设计错误）。PCB 厂家的问题排查逻辑是 “现象观察→原因分析→针对性解决”，初学者需建立这一思维，通过系统排查找到根本原因，而非盲目处理。

二、阻焊层五大常见问题与排查步骤

（一）问题 1：阻焊层附着力差（胶带测试脱落）

原因：油污残留（＞5mg/m2）、微蚀不足（深度＜1μm）会导致阻焊层无法附着；

排查：查看前处理后的 PCB 表面，若有水膜破裂（脱脂不彻底）或铜层无粗糙感（微蚀不足），需重新进行脱脂和微蚀；

原因：预烘温度过低（＜70℃）或时间过短（＜20 分钟），溶剂残留过多（＞1%），导致阻焊层与基材结合不紧密；

排查：测量预烘后的阻焊层溶剂残留（用称重法，烘干前后质量差＞1% 为不合格），需提高预烘温度或延长时间；

原因：固化温度过低（＜150℃）或时间过短（＜60 分钟），阻焊层未完全固化，附着力不足；

排查：测试固化后的阻焊层硬度（＜2H 为不合格），需提高固化温度或延长时间。

（二）问题 2：阻焊层表面有气泡

原因：前处理后 PCB 未彻底干燥（水分含量＞0.5%），涂覆阻焊层后加热时水分蒸发，形成气泡；

排查：用红外水分仪测量 PCB 表面水分，＞0.5% 需重新干燥（80℃，10 分钟）；

原因：丝网印刷时刮刀压力过大（＞0.3MPa），将空气压入阻焊层；或喷涂时压力过高（＞0.2MPa），产生气泡；

排查：观察涂覆过程，若丝网印刷后表面有压痕（压力过大）或喷涂后有泡沫（压力过高），需调整刮刀 / 喷涂压力；

原因：预烘时升温过快（＞5℃/ 分钟），溶剂快速蒸发，形成气泡；

排查：查看预烘曲线，若从室温直接升至 80℃（无梯度升温），需改为分阶段升温（室温→50℃→70℃→80℃，每阶段 10 分钟）。

（三）问题 3：阻焊层显影不净（开窗区域有残留）

原因：曝光能量不足（＜80mJ/cm2），阻焊层未完全固化，显影时部分固化的阻焊层残留；

排查：用能量计测量曝光能量，若＜80mJ/cm2，需提高曝光能量（如从 80mJ/cm2 增至 100mJ/cm2）；

原因：显影液浓度过低（＜1%）、温度过低（＜30℃）或时间过短（＜60 秒），未固化阻焊层无法完全溶解；

排查：测量显影液浓度（用折射仪，＜1% 需补充碳酸钠）、温度（＜30℃需加热），或延长显影时间（至 90 秒）；

原因：菲林的开窗区域有污渍或透光不足，导致曝光时该区域阻焊层未固化，显影后残留；

排查：查看菲林的开窗区域，若有污渍需清洁菲林，若透光率＜90%（用透光仪测量）需更换菲林。

（四）问题 4：阻焊层表面划痕（组装后出现）

原因：铅笔硬度＜2H，阻焊层抗划伤能力不足；

排查：用 2H 铅笔划擦阻焊层，若有明显划痕（深度＞1μm），需选择更高硬度的阻焊层材料（如将 1H 材料改为 2H）；

原因：固化时间过短（＜60 分钟），阻焊层未完全固化，硬度不足；

排查：测试固化后的阻焊层硬度，若＜2H，需延长固化时间（至 90 分钟）或提高温度（至 160℃）；

原因：PCB 未用防静电珍珠棉隔开（运输时摩擦）或包装破损（粉尘划伤）；

排查：查看包装，若珍珠棉无隔离或有破损，需重新包装（每块 PCB 间垫 2mm 厚珍珠棉）。

（五）问题 5：阻焊层颜色不均（局部变色）

原因：固化温度过高（＞160℃）或时间过长（＞90 分钟），阻焊层树脂碳化，导致变色；

排查：查看固化后的阻焊层，若有局部发黑（碳化），需降低固化温度或缩短时间；

原因：双组分阻焊层（如主剂 + 固化剂）混合比例不当（固化剂过多或过少），导致固化不均，颜色差异；

排查：查看混合记录，若固化剂比例偏差＞5%，需按标准比例（如主剂：固化剂 = 10:1）重新混合；

原因：前处理后残留的微蚀液（如过硫酸铵）未清洗干净，与阻焊层反应导致斑点；

排查：用 pH 试纸检测 PCB 表面，若 pH＜7（酸性残留），需重新用去离子水清洗（时间≥5 分钟）。
