PCB阻焊覆盖率的检测标准与缺陷分析

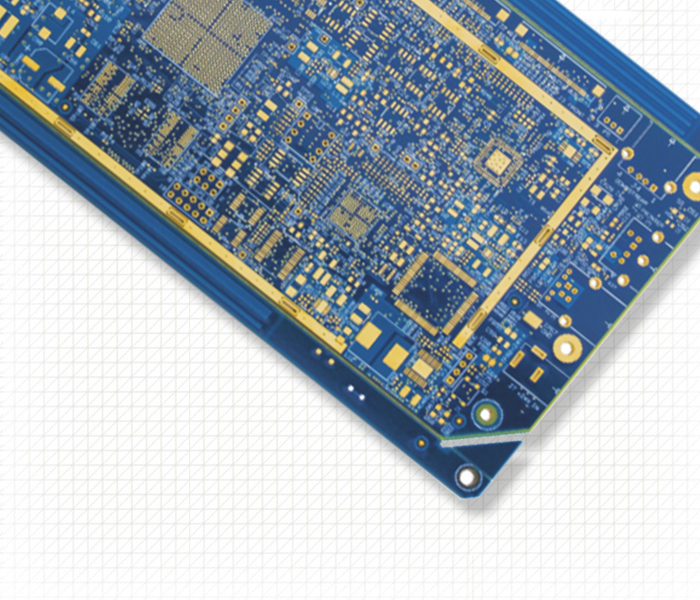

阻焊覆盖率是衡量 PCB 表面保护完整性的核心指标，直接关系到电路板的绝缘可靠性和抗腐蚀能力。在高密度 PCB 制造中，阻焊层需精确覆盖铜箔线路而不侵占焊盘区域，覆盖率不足会导致铜箔暴露氧化，过度覆盖则影响焊接质量，因此建立标准化的覆盖率检测体系和缺陷分析方法至关重要。

阻焊覆盖率的定义与量化标准需明确界定。覆盖率指阻焊层实际覆盖的铜箔面积与理论需覆盖面积的百分比，行业通用标准要求≥99.5%，对于航空航天等高端领域需达到 99.9% 以上。具体量化指标包括：线路区域的阻焊覆盖宽度应超过铜箔宽度的 90%（单边覆盖≥5μm）；焊盘边缘的阻焊覆盖应控制在 0.05-0.1mm（既不露出铜箔，也不超过焊盘边缘）；过孔周围的阻焊覆盖半径应比孔半径大 0.1-0.2mm，确保孔壁边缘无铜箔暴露。对于细线路（线宽≤0.1mm），覆盖率的容忍度更低，任何长度超过 0.1mm 的露铜都视为缺陷。

先进的检测技术实现覆盖率的精准评估。自动光学检测（AOI）是量产检测的主流手段，采用高分辨率相机（5μm 像素）和多光谱光源，可识别最小 5μm 的露铜缺陷和 10μm 的过度覆盖。检测算法通过对比设计数据与实际图像，计算覆盖率数值并标记缺陷位置，检测速度可达 1m2/min，准确率≥99.5%。对于 AOI 无法确定的疑似缺陷，采用显微检测（放大 200-500 倍）人工复核，重点检查线路拐角、过孔边缘等易漏检区域。三维激光扫描技术用于评估阻焊层的立体覆盖状态，可检测出平面 AOI 难以发现的局部凹陷导致的隐性露铜。

常见的覆盖率缺陷类型及成因分析具有重要指导意义。露铜缺陷主要包括：点状露铜（直径＜0.1mm），多因阻焊油墨中的杂质颗粒阻挡光固化所致；线状露铜（长度＞0.5mm），通常是由于曝光菲林对位偏差（＞10μm）或显影不完全；大面积露铜（面积＞1mm2），多由丝网印刷漏印或油墨涂布不均引起。过度覆盖缺陷表现为：焊盘覆盖超标（＞0.1mm），源于曝光参数错误（能量过高）或阻焊油墨粘度偏低导致的流延；线路间桥连，因显影不足（时间＜60 秒）使相邻线路的阻焊层未完全分离。通过统计不同缺陷的发生频率，可定位制造环节的薄弱点（如显影参数不稳定导致 30% 的露铜缺陷）。

特殊区域的覆盖率控制难度更大，需要针对性措施。BGA 焊盘区域（球径≤0.3mm）的阻焊覆盖要求极高，焊盘边缘的阻焊偏移量需≤25% 球径，否则会导致焊锡球形成不良，可采用高精度曝光机（对位精度 ±3μm）和专用细网目丝网（400 目以上）提升控制精度。高频信号线路（如微带线）的阻焊覆盖率不仅影响保护性能，还会改变特性阻抗，需确保覆盖均匀（厚度偏差≤3μm），避免阻抗突变（＞5Ω）。柔性 PCB 的弯折区域阻焊层易因拉伸产生微裂纹（视为隐性露铜），需采用延展性更好的阻焊材料（断裂伸长率≥50%），并控制覆盖率在 99.0-99.5% 之间，保留微小伸缩空间。

覆盖率缺陷的整改与预防机制形成闭环管理。对于检测出的露铜缺陷，面积＜0.1mm2 且数量≤3 个的 PCB 可进行修补（采用专用阻焊笔），修补后需重新检测绝缘电阻（≥100MΩ）；严重缺陷则直接报废，避免流入下游工序。针对高频发生的缺陷类型，制定纠正措施：如对位偏差导致的露铜需校准曝光机（精度提升至 ±5μm）；显影不足问题需延长显影时间（增加 10-15 秒）并提高显影液浓度（提升 5-10%）。预防机制包括：每批次生产前进行首件检测，确认覆盖率达标（≥99.5%）；定期维护印刷和曝光设备（每周一次），确保参数稳定；建立缺陷知识库，培训操作人员识别早期风险。

阻焊覆盖率的控制是 PCB 制造质量的重要环节，通过明确标准、精准检测、成因分析和闭环管理，可将覆盖率缺陷率控制在 0.1% 以下，为 PCB 提供全面可靠的表面保护，保障电子设备的长期稳定运行。
