HDI 设计的技术演进与行业应用变革

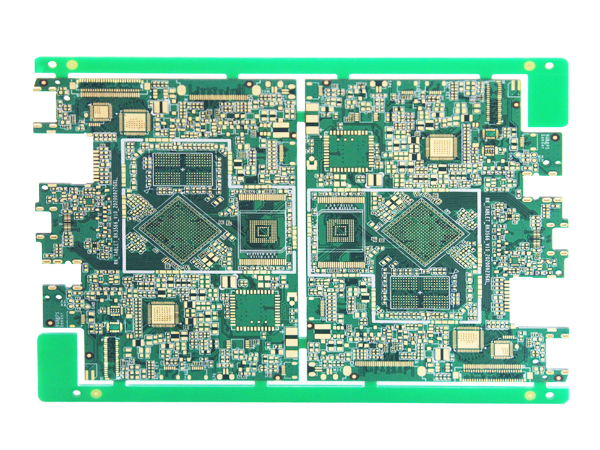

随着电子设备向小型化、高集成化方向快速发展，高密度互联（HDI）设计已成为 PCB 行业的核心技术之一。HDI 技术通过微盲孔、埋孔等精细结构，在有限的电路板空间内实现更高的线路密度和互联效率，其技术演进历程直接反映了电子产业的升级轨迹。

早在上世纪 90 年代，HDI 技术初现时主要应用于航空航天和军事领域，当时受限于加工工艺，盲孔直径普遍在 0.2mm 以上，线路间距也超过 0.15mm。进入 21 世纪后，消费电子的爆发式增长推动 HDI 技术加速迭代，智能手机、平板电脑等设备对电路板的空间要求日益严苛，促使 HDI 设计从 1+N+1 结构（单芯板 + 多层盲埋孔）向 3+N+3 甚至更复杂的叠层结构发展，盲孔直径缩小至 0.1mm 以下，线路间距达到 0.075mm 级别。

在技术突破方面，激光钻孔技术的成熟是 HDI 设计发展的关键节点。传统机械钻孔难以实现微小孔径的精准加工，而 CO?激光钻孔和 UV 激光钻孔技术的应用，不仅将钻孔精度提升至微米级，还大幅提高了生产效率，使 HDI 板的量产成为可能。同时，积层法（Build-up）工艺的普及改变了传统 PCB 的制造流程，通过多次压合、钻孔、电镀的循环操作，实现了多层互联结构的灵活设计，满足了不同设备的定制化需求。

从行业应用来看，HDI 设计已从高端领域渗透到消费电子、汽车电子、医疗设备等多个领域。在智能手机中，HDI 板支撑着处理器、摄像头、5G 模块等高密度元器件的互联，某知名品牌手机采用的 8 层 HDI 板，通过阶梯盲孔设计实现了 3000 多个连接点的高效布局。在汽车电子领域，新能源汽车的电池管理系统（BMS）需要通过 HDI 设计实现多芯片的精准控制，某车企采用的 HDI 板将线路阻抗降低了 20%，显著提升了电池的充放电效率。

未来，HDI 设计的技术演进将聚焦于更高密度、更低损耗和更绿色环保三个方向。随着 5G、人工智能等技术的发展，电子设备对数据传输速率的要求不断提高，HDI 设计需要进一步缩小线宽线距，预计到 2026 年，商用 HDI 板的线路间距将达到 0.05mm，盲孔直径降至 0.07mm。同时，新型材料的应用将降低信号传输损耗，例如采用低介电常数（Dk）的基板材料，可将信号衰减降低 15% 以上。此外，环保型 HDI 设计将成为行业趋势，无铅电镀、水性油墨等工艺的推广，将推动 HDI 产业实现可持续发展。
