PCB金手指在不同行业适配设计与应用你都了解吗?

来源: 时间: 2025/09/15 10:15:00 阅读: 26

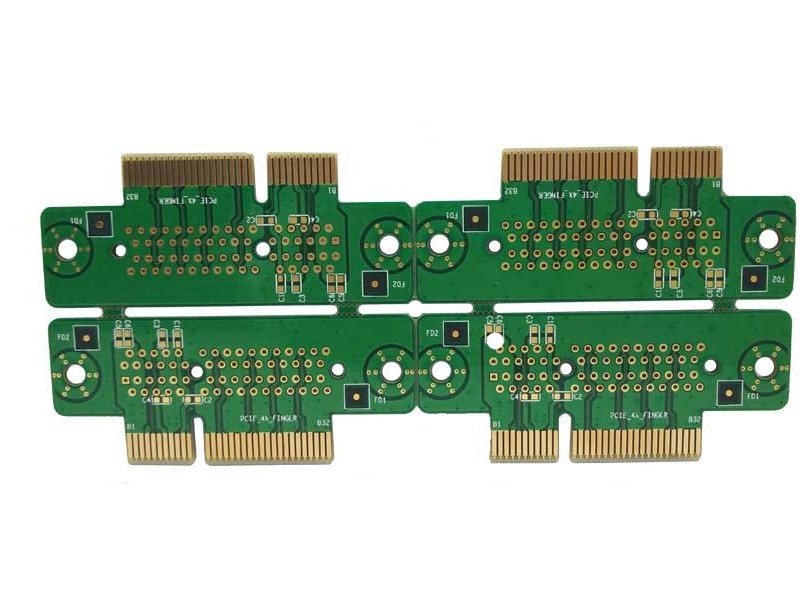

PCB 金手指的应用场景覆盖消费电子、工业控制、汽车电子、航空航天等多个行业,不同行业因使用环境、插拔频率、可靠性要求的差异,对金手指的镀层类型、结构设计、性能参数提出特殊需求。需结合行业特性制定适配方案,确保金手指满足行业标准与实际应用需求。



一、消费电子行业(笔记本、智能手机、智能家居)

行业需求:

  • 低成本:批量生产(单批次≥100 万件),需控制金手指成本(沉金成本≈硬金的 1/5);

  • 低插拔次数:消费电子接口(如笔记本内存、手机充电口)插拔次数≤500 次,无需超高耐磨性;

  • 小型化:PCB 尺寸紧凑(如智能手机 PCB 面积≤100cm2),金手指需微型化(间距 0.3-0.635mm,宽度 0.5-1mm);

  • 高频信号:部分接口(如 HDMI 2.1)需传输高频信号(≥48Gbps),要求低接触电阻(≤0.1Ω)。

适配方案:

  1. 镀层选择:

  • 主流采用沉金工艺(厚度 0.05-0.1μm),成本低且镀层均匀,适合微型化金手指(间距 0.3mm);

  • 高频接口(如射频模块)选用软金镀层(厚度 0.1-0.2μm,纯度≥99.99%),电阻率≤2.0×10^-8Ω?m,满足高频信号传输需求。

  1. 结构设计:

  • 微型化:金手指宽度 0.5-0.8mm,间距 0.3-0.635mm,采用激光切割(精度 ±0.005mm),确保尺寸偏差≤±0.02mm;

  • 薄型化:PCB 厚度 0.8-1.2mm,金手指无加强筋(节省空间),通过优化基材(如高 Tg FR-4,Tg≥150℃)提升刚性,插拔形变≤0.1mm;

  • 防误插:设计不对称凹槽(宽度 1mm,深度 0.3mm),配合接口凸起,避免反向插拔(误插率≤0.01%)。

  1. 工艺优化:

  • 前处理:采用 “脱脂 - 酸洗 - 微蚀 - 活化” 四步工艺,确保微型金手指(宽度 0.5mm)无残留污染,镀层结合力≥4N/cm;

  • 检测:采用 AOI 视觉检测(像素 500 万),自动识别金手指尺寸偏差与外观缺陷(如针孔、划痕),检测效率≥1000 件 / 小时。

案例:笔记本 DDR5 内存金手指,采用沉金工艺(厚度 0.08μm),宽度 0.8mm,间距 0.635mm,接触电阻 0.08Ω;插拔 500 次后,镀层磨损量 0.02μm,接触电阻 0.12Ω,满足消费电子需求。



二、工业控制行业(PLC、伺服驱动器、工业电脑)

行业需求:

  • 高插拔次数:工业设备接口(如 PLC 插槽)需频繁插拔(≥10000 次),要求金手指高耐磨性;

  • 恶劣环境:工业车间存在粉尘、油污、湿度波动(30%-90% RH),需金手指抗腐蚀、防尘;

  • 高可靠性:设备需连续运行(MTBF≥10 万小时),金手指接触电阻稳定(变化≤10%);

  • 宽温适应:工作温度 - 20℃-85℃,金手指需承受温度循环,无镀层开裂。

适配方案:

  1. 镀层选择:

  • 采用硬金镀层(厚度 3-5μm,镍含量 8%-10%),硬度 150-200HV,插拔 10000 次后镀层残留≥2μm,耐磨性是沉金的 5 倍;

  • 腐蚀严重环境(如化工车间)采用 “镍 - 硬金 - 钝化” 组合,镍底层 3-5μm,硬金 5μm,钝化膜 10nm,盐雾测试 96h 无锈蚀。

  1. 结构设计:

  • 加强结构:金手指两侧增加 FR-4 加强筋(宽度 2mm,厚度与 PCB 一致),接口处设计金属卡扣,插拔时 PCB 形变≤0.05mm;

  • 防尘设计:金手指区域采用抽屉式防尘结构(插拔时自动打开,闲置时关闭),粉尘进入量减少 95%;

  • 宽温设计:选用低 CTE 基材(CTE 10-13ppm/℃),与金镀层 CTE(14.2ppm/℃)匹配,-20℃-85℃循环 1000 次后,镀层无开裂。

  1. 性能保障:

  • 接触电阻:控制在 0.05-0.1Ω,插拔 10000 次后≤0.2Ω;

  • 绝缘设计:金手指间距≥1mm,相邻手指间涂覆绝缘漆(厚度 0.1mm),绝缘电阻≥1000MΩ(500V DC);

  • 测试:每批次抽取 5% 进行 10000 次插拔测试与 96h 盐雾测试,合格率≥99.9%。

案例:工业 PLC 金手指,采用 “镍(3μm)- 硬金(5μm)” 结构,宽度 1.27mm,间距 1.27mm,加强筋宽度 2mm;插拔 10000 次后,接触电阻 0.18Ω,盐雾测试 96h 无锈蚀,满足工业控制要求。



三、汽车电子行业(OBD 接口、车载导航、发动机 ECU)

行业需求:

  • 宽温范围:-40℃-150℃(发动机 ECU 可达 180℃),金手指需耐高温、抗低温冲击;

  • 抗振动:汽车行驶中振动(10-2000Hz,加速度 30G),金手指需防松动、抗疲劳;

  • 抗腐蚀:汽车尾气、雨水、盐分(冬季融雪剂)导致腐蚀,需金手指抗盐雾≥72h;

  • 高可靠性:汽车电子 MTBF≥15 万小时,金手指接触电阻稳定(变化≤5%)。

适配方案:

  1. 镀层选择:

  • 常规车载接口(如 OBD):硬金镀层(厚度 2-3μm,钴含量 5%),硬度 120-150HV,-40℃-150℃循环 1000 次无开裂;

  • 高温接口(如发动机 ECU):钯金合金镀层(钯 15%+ 金 85%,厚度 3-4μm),熔点 1200℃以上,180℃高温下接触电阻变化≤3%。

  1. 结构设计:

  • 抗振动:金手指根部圆弧过渡(半径 0.5mm),接口采用弹性触点(如磷铜弹片),插拔后接触压力稳定(2-5N),振动测试后无松动;

  • 高温防护:金手指下方设计铜散热层(厚度 70μm),将接触热量快速传导,150℃时温度升高≤5℃;

  • 密封设计:OBD 接口金手指采用橡胶密封(IP6K9K 防护等级),隔绝雨水与盐分,盐雾测试 72h 无锈蚀。

  1. 工艺控制:

  • 前处理:采用高温脱脂(60-70℃)与强化微蚀(过硫酸铵浓度 12%),确保镀层结合力≥8N/cm,低温冲击(-40℃×1h→150℃×1h)后无脱落;

  • 检测:采用 X 射线测厚仪与振动测试台,每批次 100% 检测镀层厚度,10% 进行振动与温度循环测试。
