工程师必备-PCB金手指常见缺陷分析与解决方案

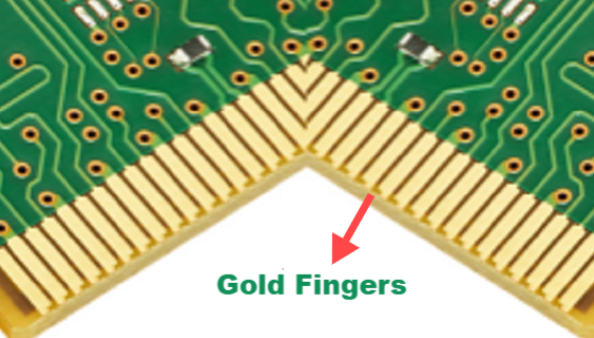

PCB 金手指制造与使用过程中，易出现镀层脱落、接触不良、磨损超标等缺陷，这些缺陷不仅影响接口导通性能（如接触电阻升高至 1Ω 以上），还可能导致设备宕机（如服务器内存金手指接触不良导致蓝屏）。需深入分析缺陷成因，针对性制定工艺调整与修复方案，将缺陷率控制在 0.1% 以下。
一、缺陷 1：镀层脱落（结合力不足）
缺陷表现：金手指镀层出现局部脱落（面积 > 0.1mm2），划格测试（划格间距 1mm）后镀层从铜基材剥离，结合力 < 3N/cm，严重时手指端镀层完全脱落，露出铜基材。
成因分析：
前处理不彻底：铜箔表面残留油脂（脱脂时间 <5 分钟）或氧化层（酸洗浓度 < 10%），镀层与基材无有效结合，如脱脂温度 45℃（低于最佳 50-60℃），油脂残留率> 0.5mg/cm2，结合力下降 60%；
镀层工艺参数不当：沉金时 pH 值过低（<7），导致还原反应不充分，镀层与镍底层结合松散；镀金时电流密度过高（>5A/dm2），镀层内应力过大（>200MPa），超过结合强度；
基材污染：PCB 基材在加工过程中接触油污、指纹，或存储环境潮湿（湿度 > 85% RH），铜箔二次氧化，影响镀层结合。
解决方案：
优化前处理工艺：
脱脂：提升温度至 55-60℃，延长时间至 8 分钟，添加超声波搅拌（频率 40kHz），油脂残留率控制在≤0.1mg/cm2；脱脂后通过水膜测试（水膜在铜表面保持 30 秒无破裂）验证清洁度；
酸洗与微蚀：硫酸浓度提高至 12%-15%，酸洗时间 5 分钟，确保氧化层彻底去除；微蚀后检测表面粗糙度（Ra 0.3-0.5μm），不足时延长微蚀时间至 2 分钟；
基材防护：加工过程中佩戴无尘手套，避免指纹污染；存储环境控制温度 20-25℃、湿度 40%-60%，防止铜箔氧化。
调整镀层工艺参数：
沉金：pH 值控制在 8-9，温度 75-80℃，添加络合剂（如 EDTA，浓度 5-10g/L），增强金离子与镍底层的结合，结合力提升至≥6N/cm；
镀金：电流密度降至 1-3A/dm2，软金沉积时间延长至 20 分钟（厚度 0.2μm），硬金添加应力消除剂（如糖精钠，浓度 1-2g/L），内应力降至≤100MPa。
缺陷修复：
局部脱落（面积 < 0.5mm2）：用细砂纸（1000 目）打磨脱落区域，去除残留镀层，重新进行前处理与局部镀金（采用电刷镀，镀层厚度 0.1-0.2μm）；
大面积脱落（面积 > 1mm2）：需更换 PCB，避免修复后性能不稳定。
验证方法：划格测试结合力≥5N/cm，弯曲测试（弯曲半径 5mm，10 次）后镀层无脱落。
二、缺陷 2：接触不良（接触电阻超标）
缺陷表现：金手指与接口接触时，接触电阻 > 0.5Ω（标准≤0.3Ω），设备出现信号中断（如笔记本内存金手指接触不良导致频繁重启），或导通不稳定（接触电阻波动 > 0.2Ω）。
成因分析：
镀层表面污染：金手指表面残留指纹、灰尘（颗粒直径 > 0.1mm），或存储环境中硫化物（如硫化氢）导致金层硫化（形成 Au?S，电阻率升高 10 倍）；
镀层厚度不足：沉金厚度 < 0.03μm（标准 0.05-0.1μm），或镀金厚度 < 0.5μm（软金），使用过程中镀层快速磨损，露出镍底层（镍的电阻率是金的 6 倍）；
几何尺寸偏差：金手指宽度偏差 >±0.03mm（如设计 1.27mm，实际 1.24mm），与接口接触面积减小（接触面积减少 20%），接触电阻升高；
镀层氧化：软金镀层长期暴露在空气中（>6 个月），表面形成氧化膜（厚度 5-10nm），导通时需击穿氧化膜，导致接触电阻升高。
解决方案：
清洁与防护：
表面清洁：用异丙醇（99.9% 纯度）浸泡金手指 5 分钟，配合超声波清洗（频率 28kHz），去除油污与灰尘；干燥后用氮气吹干（压力 0.2MPa），避免二次污染；
防硫化存储：采用真空包装（真空度≤1×10^-3Pa），或在包装内放置硫化吸附剂（如活性碳），防止金层硫化；存储时间超过 3 个月时，需重新检测接触电阻；
氧化处理：软金氧化后，用稀硝酸（5% 浓度）常温浸泡 1 分钟，去除氧化膜，再用去离子水清洗，接触电阻可从 0.8Ω 降至 0.2Ω。
确保镀层厚度：
沉金：延长沉积时间至 15-20 分钟，厚度控制在 0.05-0.1μm，X 射线测厚仪每批次抽检（抽检率 10%），厚度偏差≤±10%；
镀金：软金厚度提升至 0.1-0.2μm，硬金厚度≥1μm，根据插拔次数调整（1000 次插拔选 1μm，10000 次选 3μm）。
修正几何尺寸：
制造时采用激光切割（精度 ±0.005mm），确保金手指宽度偏差≤±0.02mm；
对已成型的偏差金手指（偏差 0.03-0.05mm），用激光微调（去除多余基材），将宽度修正至设计值，接触面积恢复至 95% 以上。
验证方法：四点探针法测试接触电阻≤0.3Ω，连续导通测试（1 小时）电阻波动≤0.1Ω。
三、缺陷 3：镀层磨损超标（使用寿命缩短）
缺陷表现：金手指插拔次数未达额定值（如额定 5000 次，实际 2000 次）时，镀层磨损量 > 50%（硬金厚度从 3μm 降至 1μm 以下），露出镍底层，接触电阻升高至 0.5Ω 以上，无法正常导通。
成因分析：
镀层类型选择错误：高插拔场景（≥1000 次）选用沉金（耐磨性差，插拔 500 次后磨损量 > 0.05μm），而非硬金；
插拔力过大：实际插拔力 > 20N（标准 5-15N），如接口设计过紧，插拔时摩擦力增大（摩擦力与插拔力成正比），磨损速率提升 2 倍；
接口对齐偏差：插拔时金手指与接口对齐偏差 > 0.1mm，产生侧向摩擦力，局部磨损加剧（磨损量是正常情况的 3 倍）；
环境粉尘：工业车间等环境中粉尘颗粒（直径 > 0.05mm）进入接口，插拔时形成 “磨料磨损”，镀层磨损速率增加 50%。
解决方案：
正确选择镀层类型：
高插拔场景（≥1000 次）：选用硬金镀层（厚度 1-5μm，硬度 120-200HV），如工业控制卡、服务器接口；
极端高插拔（≥10000 次）：采用 “硬金 + 润滑膜” 组合，硬金厚度 3-5μm，表面涂覆 PTFE 润滑膜（厚度 5-10nm），磨损速率降低 60%。
控制插拔力：
接口设计：优化接口公差（配合间隙 0.05-0.1mm），插拔力控制在 8-12N；
导向设计：增强金手指倒角（长度 1-1.5mm）与定位结构（如定位孔），减少插拔时的侧向力，插拔力波动≤±2N。
减少环境磨损：
防尘设计：在接口处添加防尘盖（插拔时自动开启），或采用密封式接口（如 USB Type-C 防水接口），粉尘进入量减少 90%；
定期清洁：工业设备每 3 个月用压缩空气（0.3MPa）吹扫接口，去除粉尘，避免磨料磨损。
验证方法：插拔测试（额定次数）后，镀层残留厚度≥50% 初始厚度，接触电阻≤0.3Ω。
四、缺陷 4：金手指腐蚀（外观与性能恶化）
缺陷表现：金手指表面出现黑斑、红斑（面积 > 0.2mm2），盐水喷雾测试 24h 后出现锈蚀，接触电阻升高至 1Ω 以上，严重时镀层剥落，露出铜基材。
成因分析：
镀层孔隙率高：沉金或软金镀层孔隙率 > 5 个 /cm2，腐蚀性介质（如盐水、硫化物）通过孔隙渗透至镍底层，导致镍腐蚀（形成 NiO，外观呈黑色）；
钝化工艺不当：钝化时间过短（<1 分钟）或钝化液浓度过低（<5g/L），钝化膜不完整，抗腐蚀能力下降；
应用环境恶劣：户外设备（如基站）金手指长期暴露在高湿度（>90% RH）、高盐分（如沿海地区）环境，加速镀层腐蚀；
镀层杂质超标：镀金液中杂质（如铁、铜）含量 > 0.1%，导致镀层电化学性能不均，形成局部腐蚀电池，加速腐蚀。
解决方案：
降低镀层孔隙率：
沉金：添加晶粒细化剂（如铑盐，浓度 0.1-0.2g/L），晶粒尺寸从 5μm 降至 1μm，孔隙率从 5 个 /cm2 降至 1 个 /cm2；
硬金：采用多层电镀（如 “镍 - 铜 - 硬金”），铜层（厚度 1-2μm）可阻挡腐蚀性介质，抗盐雾性能从 24h 提升至 72h。
优化钝化工艺：
钝化液浓度提高至 8-10g/L，pH 值控制在 6-7，钝化时间延长至 2 分钟，形成完整钝化膜（厚度 10-15nm）；
钝化后用去离子水多级漂洗（5 级），确保无钝化液残留（残留离子浓度≤5μg/cm2）。
环境防护：
户外设备：采用防水接口（IP67 防护等级），金手指区域涂覆硅橡胶密封剂（厚度 0.2mm），仅露出接触区域；
沿海地区：选用钯金合金镀层（钯含量 15%），抗盐雾性能是纯金的 3 倍，盐水喷雾测试 96h 无锈蚀。
验证方法：盐雾测试 48h 无锈蚀，湿热测试（85℃/85% RH，1000h）后接触电阻变化≤10%。
