PCB金手指斜角的基础设计规范与功能价值

来源: 时间: 2025/09/15 10:30:00 阅读: 35

PCB金手指斜角(Gold Finger Bevel)是金手指前端的倾斜结构,通过特定角度与长度的切削的,实现插拔引导、接口保护与应力优化,是金手指设计中不可或缺的关键细节。其设计合理性直接影响接口插拔体验(如插拔力波动)、配对接口寿命(如避免划伤)与金手指自身可靠性(如防止边缘开裂),广泛应用于内存插槽、工业控制卡、汽车 OBD 接口等场景。深入理解其设计规范与功能价值,是确保金手指整体性能的基础。



一、金手指斜角的核心功能价值

  1. 引导插拔,降低操作难度

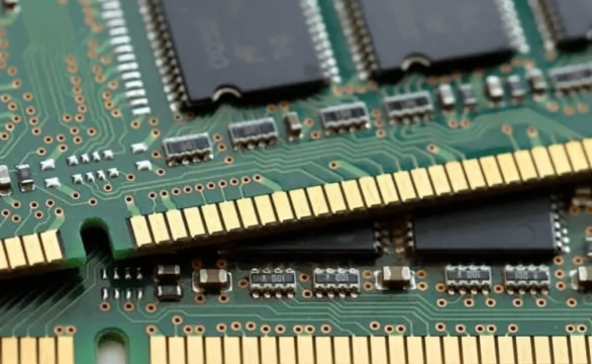

传统直角金手指插拔时易出现 “卡滞”(插拔力波动 ±5N),尤其微型接口(间距≤0.635mm)易因对齐偏差导致插反或损坏。斜角结构通过倾斜面引导金手指与接口精准对接,插拔对齐偏差容忍度从 ±0.05mm 提升至 ±0.15mm,插拔力波动控制在 ±2N 以内。例如,笔记本 DDR5 内存金手指采用 45° 斜角后,用户插拔时 “卡滞” 率从 8% 降至 0.5%,操作体验显著提升。


  1. 保护接口与金手指,延长寿命

直角金手指前端尖锐(边缘半径≤0.01mm),插拔时易划伤配对接口的触点(如铜合金弹片),导致接口磨损(插拔 500 次后触点磨损量≥0.1mm)。斜角结构将尖锐边缘转化为平缓斜面(边缘半径≥0.1mm),划伤风险降低 90%;同时,斜角可分散插拔时的局部应力(从 200MPa 降至 80MPa),避免金手指边缘镀层脱落(脱落率从 5% 降至 0.1%)。某工业 PLC 接口测试显示,带斜角的金手指插拔 10000 次后,配对接口磨损量仅 0.03mm,是直角金手指的 1/3。


  1. 优化应力分布,提升结构可靠性

PCB 金手指与基材的连接部位是应力集中点,直角设计在振动或弯曲时易出现基材开裂(开裂率 > 3%)。斜角结构通过延长力的传导路径(从 0.5mm 增至 1.5mm),将应力分散至更大区域,基材开裂率降至 0.2% 以下。例如,汽车 OBD 接口金手指(安装在振动环境)采用 30° 斜角后,经过 1000 次振动测试(10-2000Hz,20G),基材无开裂,而直角金手指开裂率达 6%。



二、金手指斜角的核心设计规范

  1. 斜角角度设计

角度需根据接口类型、插拔方式与空间限制确定,常见角度为 30°、45°、60°,各角度适配场景明确:

  • 30° 斜角:适配大尺寸接口(如工业控制卡,金手指宽度≥1.27mm)与频繁插拔场景(≥10000 次),斜面长度较长(1-2mm),引导性强且应力分散效果最优,但占用空间较大;

  • 45° 斜角:通用性最强,适配消费电子(如笔记本内存、手机充电口)与中等插拔次数(1000-5000 次),斜面长度 0.5-1mm,平衡引导性与空间需求,是当前主流选择;

  • 60° 斜角:适配微型接口(如 Chiplet 封装,金手指宽度≤0.8mm)与空间受限场景,斜面长度 0.3-0.5mm,占用空间最小,但引导性较弱,需配合精准定位结构(如定位孔)使用。

角度偏差需严格控制在 ±2° 以内,若偏差超 ±3°,会导致引导失效(如 30° 斜角实际为 27°,插拔卡滞率回升至 5%)。设计时需在 Gerber 文件中明确标注角度与公差,避免制造偏差。


  1. 斜角长度与深度设计

  • 长度:指斜角从金手指前端到直角过渡处的距离,需与金手指宽度匹配:宽度≤0.8mm 时,长度 0.3-0.5mm;宽度 0.8-1.27mm 时,长度 0.5-0.8mm;宽度≥1.27mm 时,长度 0.8-1.5mm。长度过短(如 0.3mm 用于 1.27mm 宽金手指)会导致引导不足,过长则浪费空间(如 1.5mm 用于 0.8mm 宽金手指,占用空间增加 50%)。

  • 深度:指斜角切削的最大深度(从金手指顶部到底部的切削量),需确保斜面覆盖金手指全厚度,避免局部残留直角(残留高度≤0.05mm)。例如,1.6mm 厚 PCB 的金手指,斜角深度需≥1.6mm,确保斜面贯穿整个金手指厚度,无直角残留。

  1. 斜角边缘精度与表面质量

  • 边缘粗糙度:斜角表面粗糙度 Ra 需≤0.3μm,过高(>0.5μm)会增加插拔摩擦力(摩擦力增加 30%),加速镀层磨损。设计时需指定加工方式(如激光切割、精密铣削),确保表面光滑;

  • 边缘倒角:斜角与金手指侧面的过渡处需做小半径倒角(R0.05-R0.1mm),避免二次尖锐边缘,防止划伤接口;

  • 尺寸公差:斜角长度与角度公差分别控制在 ±0.05mm 与 ±2°,确保批量生产一致性,避免因偏差导致的接口不兼容。



三、斜角设计与金手指其他参数的协同

  1. 与镀层工艺的协同

斜角区域的镀层易因加工切削导致厚度不足,设计时需要求斜角区域镀层厚度比平面区域厚 20%(如平面区域硬金厚度 3μm,斜角区域需≥3.6μm),避免切削后镀层过薄(<2μm)导致磨损加速。同时,斜角加工需在镀层完成后进行(部分工艺先加工斜角再镀层),防止镀层覆盖不全。


  1. 与金手指间距的协同

相邻金手指的斜角需避免重叠,间距≤0.635mm 时,斜角长度需缩短至 0.3-0.5mm,且采用 “错位斜角” 设计(相邻金手指斜角错开 0.1mm),防止加工时相邻斜角干涉(干涉率从 10% 降至 0.1%)。例如,0.635mm 间距的微型金手指,采用 45° 斜角 + 错位设计,加工良率从 85% 提升至 99.5%。


  1. 与基材类型的协同

  • 刚性 PCB(FR-4):可采用较大斜角长度(0.8-1.5mm),基材刚性好,加工不易变形;

  • 柔性 PCB(聚酰亚胺):基材柔韧性强,斜角长度需控制在 0.3-0.8mm,避免过长导致基材弯曲(弯曲量 > 0.1mm),影响插拔;

  • 金属基板(铝基板):导热性好但刚性高,斜角加工需采用低速铣削(进给速度≤100mm/min),防止边缘崩边,同时斜角区域需增加绝缘处理(如涂覆绝缘漆),避免短路。
