PCB 金手指斜角的技术瓶颈与未来发展趋势

来源: 时间: 2025/09/15 10:42:00 阅读: 29

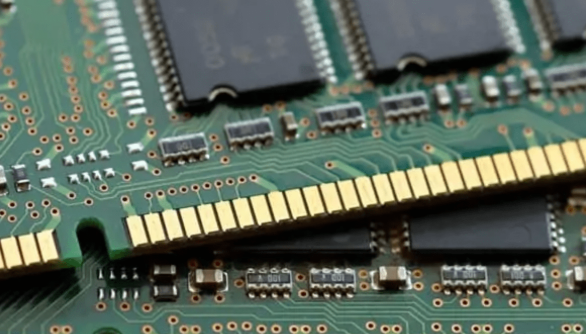

随着电子设备向 “微型化、极端环境化、智能化” 方向发展(如 Chiplet 封装金手指间距 0.2mm、新能源汽车接口耐 200℃、工业设备智能检测),传统金手指斜角技术在精度、极端环境适应性、多功能集成等方面面临瓶颈。同时,材料创新与工艺升级推动斜角技术向高精度化、耐极端化、绿色化演进,突破现有局限,满足未来高端应用需求。



一、当前技术瓶颈分析

  1. 微型化与高精度瓶颈

Chiplet 封装、5G 毫米波模块等场景需金手指间距≤0.2mm、宽度≤0.3mm,传统斜角加工精度(角度偏差 ±0.5°,长度偏差 ±0.01mm)已无法满足:

  • 尺寸限制:0.3mm 宽金手指需斜角长度≤0.2mm,传统铣削(最小切削深度 0.1mm)难以实现,易出现 “过切”(长度偏差 > 0.02mm);

  • 精度不足:激光切割虽精度高(±0.001mm),但 0.2mm 长度斜角的角度偏差 ±0.5° 会导致引导面偏移 0.0017mm,超出接口对齐公差(±0.001mm),插拔卡滞率升至 3%;

  • 镀层覆盖:微型斜角的边缘镀层易因加工切削导致覆盖不全(覆盖率 < 95%),使用时磨损加速(磨损速率增加 50%)。

  1. 极端环境适应性瓶颈

新能源汽车 IGBT 接口(200℃)、深海设备(10MPa)、航空航天(-180℃-150℃)等极端场景,传统斜角技术面临性能失效:

  • 高温失效:200℃下传统硬金镀层(含镍 8%)晶粒长大(从 1μm 增至 5μm),硬度从 180HV 降至 80HV,斜角磨损量增加 3 倍;

  • 高压破裂:深海 10MPa 压力下,传统斜角与基材的过渡处易出现应力集中(>200MPa),基材开裂率 > 5%;

  • 低温脆化:-180℃下 FR-4 基材脆化(冲击强度降至常温的 1/5),斜角边缘易崩边(崩边率 > 8%),无法承受插拔力。

  1. 环保与成本瓶颈

  • 环保限制:传统镀金工艺采用氰化镀液(氰化物浓度 5-10g/L),毒性大,欧盟 RoHS 3.0 与中国 GB 21900-2008 对其使用限制趋严,斜角区域镀层加工后的废水处理成本高(每吨 > 200 元);

  • 材料成本:黄金价格波动大(2025 年约 450 元 / 克),厚硬金镀层(5μm)的斜角区域材料成本占 PCB 总成本的 20%,企业成本压力大;

  • 工艺成本:高精度激光切割设备投资是铣削的 5 倍,小批量(<1000 件)微型斜角加工成本过高(单块> 10 元)。

  1. 多功能集成瓶颈

未来金手指需同时具备导电、散热、智能检测功能,传统斜角仅关注引导与保护,无法满足:

  • 散热需求:新能源汽车高功率接口(电流≥100A)需斜角具备散热功能(导热系数≥300W/m?K),传统金镀层导热 317W/m?K 但斜角结构散热路径短,局部温度升高 > 20℃;

  • 智能检测:工业设备需实时监测斜角磨损状态,传统斜角无检测功能,需拆解设备才能检查,维护成本高(单次维护 > 1000 元)。


二、未来发展趋势

  1. 高精度微型化技术

  • 纳米级激光切割:采用飞秒激光(脉宽 100fs,精度 ±0.0001mm),加工 0.1mm 长度、0.2mm 宽度金手指的斜角,角度偏差 ±0.1°,表面粗糙度 Ra≤0.05μm;飞秒激光无热影响区(≤10nm),镀层无损伤,覆盖率达 99.9%,适配 Chiplet 封装需求;

  • 原子层沉积(ALD)镀层:微型斜角加工后,用 ALD 技术沉积纳米金层(厚度 0.1-0.5μm),镀层均匀性偏差 ±1%,覆盖斜角所有微小区域,耐磨损能力提升 2 倍;

  • AI 辅助校准:激光切割设备集成 AI 视觉系统(像素 1000 万),实时识别金手指位置,自动调整切割路径,角度偏差从 ±0.5° 降至 ±0.1°,插拔卡滞率≤0.1%。

  1. 极端环境适应性技术

  • 高温合金镀层:开发 “金 - 铂 - 钌” 三元合金(铂 10%、钌 5%、金 85%),200℃下晶粒无长大,硬度保持 200HV 以上,耐磨性是传统硬金的 3 倍,适配新能源汽车 IGBT 接口;

  • 高压抗裂结构:设计 “斜角 - 过渡圆弧 - 加强筋” 一体化结构,过渡圆弧半径 0.2mm,加强筋宽度 0.5mm,深海 10MPa 压力下应力≤50MPa,基材开裂率≤0.1%;

  • 低温韧性基材:采用碳纤维增强聚酰亚胺(CF/PI)基材,-180℃下冲击强度是 FR-4 的 3 倍,斜角加工后崩边率≤0.5%,适配航空航天低温场景。

  1. 绿色环保与低成本技术

  • 无氰镀金工艺:研发无氰亚硫酸盐镀金液(金浓度 0.5g/L),配合脉冲电镀(频率 100kHz),斜角镀层均匀性偏差 ±5%,结合力≥6N/cm,废水处理成本降低 70%(每吨 < 60 元),2026 年预计批量应用;

  • 镀金回收再利用:采用电化学剥离技术(在稀硫酸中施加反向电流),从废旧金手指斜角回收黄金,回收率≥99%,纯度≥99.99%,重新用于微型斜角镀层,材料成本降低 40%;

  • 低成本替代材料:开发 “银 - 石墨烯” 复合镀层(银 95%、石墨烯 5%),导电性(电阻率 1.5×10^-8Ω?m)优于金,成本仅为金的 1/10;表面涂覆纳米陶瓷膜(厚度 5nm),抗硫化性能与金相当,适配消费电子与工业控制低成本需求。

  1. 多功能集成技术

  • 导热 - 导电一体化斜角:设计 “斜角 - 铜散热层” 结构,斜角区域下方铺设 70μm 厚铜层,导热系数提升至 401W/m?K,高功率接口局部温度升高≤5℃;铜层与金镀层一体化设计,无接触电阻,适配新能源汽车高电流场景;

  • 智能检测斜角:在斜角内部嵌入微型 RFID 标签(尺寸 0.1mm×0.3mm),标签与金镀层连接,磨损导致镀层厚度变化时,标签信号强度变化,通过外部阅读器实时监测磨损状态,维护成本降低 80%;

  • 自修复镀层:斜角镀层中添加微胶囊(直径 100nm,含金纳米颗粒修复剂),磨损时微胶囊破裂,修复剂释放并填补磨损区域,延长斜角寿命 3 倍,适配无人值守的工业设备。

  1. 智能化制造与检测

  • 数字孪生仿真:构建斜角加工数字孪生模型,仿真不同工艺参数(如激光功率、铣削速度)对斜角精度的影响,提前优化参数,研发周期缩短 50%;

  • 在线全检系统:采用 AI 视觉 + 光谱分析,实时检测斜角角度、长度、镀层厚度与表面质量,检测速度≥1000 件 / 小时,缺陷识别率≥99.9%,替代人工检测(效率提升 10 倍);

  • 柔性制造系统:开发可快速换型的激光切割 - 镀层 - 检测生产线,1 小时内完成从 0.3mm 到 2mm 宽度金手指斜角的工艺切换,小批量(100 件)加工成本降低 60%(单块 < 4 元)。



未来,PCB 金手指斜角技术将通过 “精度突破、材料创新、功能集成”,突破微型化与极端环境瓶颈,同时实现绿色化与低成本,满足 Chiplet 封装、新能源汽车、航空航天等高端领域的需求。智能化与多功能集成将使斜角从 “被动引导保护” 升级为 “主动功能载体”,成为 PCB 接口的核心功能单元,推动电子设备向更高性能、更可靠、更智能方向发展。
