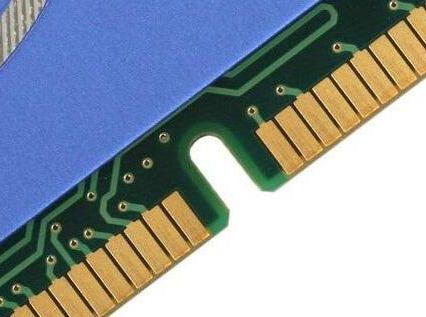

PCB金手指斜角行业适配原理解析

微型化：金手指尺寸小（宽度 0.5-0.8mm，间距 0.3-0.635mm），斜角需紧凑（长度 0.3-0.5mm），避免占用过多 PCB 空间；

低插拔次数：消费电子接口（如内存、充电口）插拔次数≤500 次，斜角无需超高耐磨性，但需保证引导性（卡滞率≤1%）；

低成本：批量大（≥100 万件），斜角加工需低成本工艺（如冲压、普通铣削），精度要求适中（角度偏差 ±2°）；

外观要求：斜角表面需光滑（Ra≤0.3μm），无崩边、镀层脱落，符合消费电子外观标准（A 级外观合格率≥99.5%）。

角度：45°（通用性强，引导性与空间平衡）；

长度：0.3-0.5mm（0.5mm 宽金手指用 0.3mm，0.8mm 宽用 0.5mm）；

精度：角度偏差 ±2°，长度偏差 ±0.05mm，表面粗糙度 Ra≤0.3μm。

批量 > 10 万件：冲压工艺（模具成本分摊后低成本），如笔记本 DDR5 内存金手指（批量 50 万件），冲压速度 80 次 / 分钟，角度偏差 ±1.5°，满足需求；

批量 < 10 万件：普通铣削工艺（无需模具投入），如智能家居控制板金手指（批量 5 万件），铣削速度 200mm/min，角度偏差 ±1.8°，成本比冲压低 20%（无模具费）。

镀层：沉金或薄硬金（厚度 0.1-0.2μm），成本低，满足 500 次插拔；

防护：斜角加工后用异丙醇清洁，避免指纹污染；包装采用防静电袋，防止运输过程划伤。

工艺：冲压成型（模具刃口 45°，间隙 0.015mm），冲压压力 1.5T，速度 80 次 / 分钟；

效果：角度偏差 ±1.2°，长度偏差 ±0.03mm，表面 Ra0.25μm，崩边率 0.5%，外观合格率 99.8%，单块成本 0.04 元，插拔 500 次后接触电阻变化≤0.05Ω，满足手机使用需求。

高插拔次数：工业接口（如 PLC 插槽）插拔次数≥10000 次，斜角需高耐磨性（镀层厚≥3μm 硬金），避免磨损导致引导失效；

恶劣环境：工业车间存在粉尘、油污、振动（10-2000Hz，20G），斜角需抗污染（表面光滑易清洁）、抗振动（应力分散好，基材无开裂）；

高精度：工业设备接口对齐要求高（偏差≤0.1mm），斜角需高精度（角度偏差 ±1°），确保引导精准；

长寿命：设备寿命≥10 年，斜角需耐腐蚀（盐雾测试≥48h），无镀层脱落与基材老化。

角度：30°（斜面长 1-1.5mm，引导性强，应力分散优，适配频繁插拔）；

长度：1-1.5mm（1.27mm 宽金手指用 1mm，2mm 宽用 1.5mm）；

精度：角度偏差 ±1°，长度偏差 ±0.03mm，表面粗糙度 Ra≤0.2μm。

精密铣削工艺（定位精度 ±0.005mm），钨钢或金刚石涂层铣刀（耐磨性强），分层切削（3-5 层），避免崩边；

关键参数：转速 30000rpm，进给速度 150-200mm/min，风冷 + 水雾冷却（温度≤100℃），确保镀层与基材无损伤。

镀层：“镍底层（3μm）+ 硬金（3-5μm）”，硬金含钴 5%-8%（硬度 150-180HV），耐磨性是沉金的 5 倍；

防护：斜角区域涂覆防油污涂层（厚度 5-10nm，不影响导电性），易清洁；接口处设计防尘罩，减少粉尘进入；

应力优化：斜角与基材过渡处做 R0.1mm 倒角，振动时应力从 150MPa 降至 70MPa，基材开裂率≤0.1%。

工艺：精密铣削（数控铣床定位精度 ±0.005mm），金刚石涂层铣刀（直径 1mm），分层切削（3 层，每层 0.3mm），进给速度 180mm/min，水雾冷却；

效果：角度偏差 ±0.8°，长度偏差 ±0.02mm，表面 Ra0.15μm，崩边率 0.2%；插拔 10000 次后，斜角镀层磨损量 0.5μm，接触电阻 0.12Ω（初始 0.08Ω）；盐雾测试 48h 无氧化，振动测试后基材无开裂，满足工业控制 10 年寿命要求。

宽温环境：工作温度 - 40℃-150℃（发动机 ECU 达 180℃），斜角需耐高低温（镀层无开裂，基材无变形）；

抗振动与冲击：汽车行驶中振动（30G）与冲击（50G），斜角需强应力分散（应力≤80MPa），避免镀层脱落；

抗腐蚀：雨水、融雪剂（盐分）导致腐蚀，斜角需抗盐雾（≥72h），镀层无锈蚀；

高可靠性：汽车电子 MTBF≥15 万小时，斜角需长期稳定（接触电阻变化≤5%）。

角度：45°（平衡引导性与空间，适配汽车接口尺寸）；

长度：0.8-1.2mm（1.27mm 宽金手指用 0.8mm，1.6mm 宽用 1.2mm）；

精度：角度偏差 ±1.5°，长度偏差 ±0.04mm，表面粗糙度 Ra≤0.25μm。

精密铣削（优先）或激光切割，避免冲压（汽车批量中等，模具成本高）；

铣削参数：转速 25000rpm，进给速度 150mm/min，金刚石铣刀（耐磨损），冷却用高温稳定型冷却剂（耐 150℃）；

激光切割参数（柔性 PCB）：功率 40W，扫描速度 600mm/s，氮气辅助，避免高温氧化。

镀层：“镍底层（4μm）+ 硬金（4μm，含镍 10%）”，高温下晶粒稳定（150℃无长大），硬度 180-200HV；

防护：斜角区域钝化处理（铬酸盐钝化，厚度 15nm），抗盐雾性能提升至 72h；接口采用橡胶密封（IP6K9K），隔绝雨水与盐分；

基材适配：发动机 ECU 用高 Tg FR-4（Tg≥180℃），斜角加工后进行高温老化（150℃，2h），消除内应力。

工艺：精密铣削（数控铣床定位精度 ±0.005mm），金刚石铣刀（直径 1mm），进给速度 150mm/min，高温冷却剂；

效果：角度偏差 ±1.2°，长度偏差 ±0.03mm，表面 Ra0.2μm；-40℃-150℃循环 1000 次后，镀层无开裂；振动测试（30G）后，接触电阻 0.11Ω（初始 0.1Ω）；盐雾测试 72h 无锈蚀，满足汽车电子 15 万小时 MTBF 要求。

极端环境：-180℃-150℃、高辐射（100kGy）、高真空（1×10^-3Pa），斜角需极端稳定（镀层无扩散，基材无脆化）；

零缺陷：航空航天设备故障率≤1×10^-6/h，斜角需 100% 检测，缺陷率≤0.01%；

长寿命：卫星寿命≥15 年，斜角需长期耐辐射（电阻率变化≤5%），无性能衰减；

高精度：航空航天接口对齐精度 ±0.01mm，斜角需超高精度（角度偏差 ±0.5°）。

角度：30°（长斜面，引导精准，适配高精度接口）；

长度：1.5-2mm（宽金手指，确保应力分散）；

精度：角度偏差 ±0.5°，长度偏差 ±0.01mm，表面粗糙度 Ra≤0.1μm。

激光切割（精度最高，无机械应力），光纤激光（波长 1064nm，功率 50W），扫描速度 500mm/s，多遍扫描（3 遍）；

检测：100% 二次元测量（精度 ±0.001mm）与显微镜观察（放大 100 倍），确保无微小缺陷。

镀层：“铂底层（2μm）+ 金合金（5μm，含钌 5%）”，抗辐射（100kGy 后电阻率变化≤3%），高真空下无放气；

防护：斜角区域等离子清洗（氩气，功率 100W），去除有机污染物；真空包装（1×10^-5Pa），避免运输污染；

可靠性测试：每块样品进行 - 180℃-150℃冷热循环（100 次）、辐射测试（100kGy），合格后出厂。

工艺：激光切割（功率 50W，扫描速度 500mm/s，3 遍扫描），氩气等离子清洗；

效果：角度偏差 ±0.3°，长度偏差 ±0.01mm，表面 Ra0.08μm；冷热循环与辐射测试后，镀层无开裂，接触电阻 0.09Ω（初始 0.08Ω），满足卫星 15 年寿命要求。
