不同基材PCB层压温度控制的适配策略与案例分析
PCB 基材类型（如 FR-4、高 Tg FR-4、聚酰亚胺、金属基板）的耐热性、热膨胀系数（CTE）与树脂兼容性差异显著，直接决定层压温度控制策略。若忽视基材特性盲目套用通用温度曲线，易导致基材降解、树脂固化不良等问题（如聚酰亚胺基材在 180℃以下固化，树脂交联度不足；金属基板升温过快，板弯率超标）。需针对不同基材制定专属温度控制方案，确保层压质量与基材性能匹配。
一、普通 FR-4 基材：低成本通用场景适配
普通 FR-4 基材（Tg=130-150℃，CTE=13-18ppm/℃）是消费电子（如手机、路由器）的主流选择，层压温度控制需平衡成本与基础性能，核心策略如下：
温度曲线设计：
预热：室温→110-120℃，升温速率 2-3℃/min，保温 30-40 分钟（挥发分排除率≥95%）；
升温：120℃→170-180℃，升温速率 2.5-3℃/min（树脂流动度控制在 18-22%）；
恒温：170-180℃保温 60-80 分钟（固化度≥90%，层间结合力≥1.8N/mm）；
冷却：180℃→50℃，冷却速率 3-4℃/min（板弯率≤0.4%）。
关键控制点：

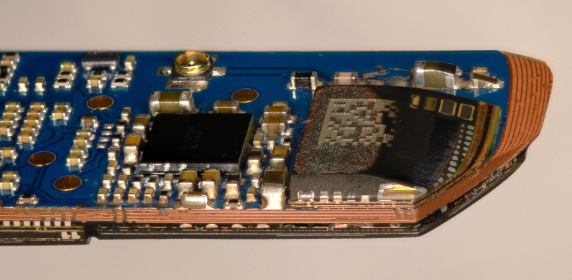

避免恒温温度超过 185℃（接近基材 Tg 值，易导致基材软化，板弯率升至 > 0.6%）；
厚铜箔（≥50μm）场景，升温速率降至 1.5-2℃/min，防止铜箔区域局部过热（温度差≤5℃）；

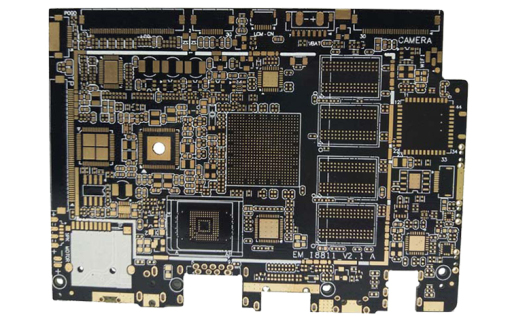

案例：某手机主板 FR-4 PCB（4 层，板厚 1.0mm），采用 175℃恒温 70 分钟，层间结合力 2.1N/mm，湿热测试 500h 无分层，满足消费电子 1 年使用寿命需求。
二、高 Tg FR-4 基材：高温场景适配
高 Tg FR-4 基材（Tg=170-200℃，CTE=10-15ppm/℃）适用于汽车电子（发动机 ECU）、工业控制（伺服驱动器）等高温场景（工作温度 - 40℃-150℃），层压温度需提升以匹配高耐热树脂，策略如下：
温度曲线设计：
预热：室温→130-140℃，升温速率 1.5-2℃/min，保温 45-60 分钟（高 Tg 树脂挥发分排除需更长时间）；
升温：130℃→185-195℃，升温速率 2-2.5℃/min（树脂流动度控制在 15-20%，避免流失）；
恒温：185-195℃保温 90-120 分钟（固化度≥93%，确保高温下性能稳定）；
冷却：195℃→60℃，冷却速率 2-3℃/min（降低内应力，板弯率≤0.3%）。
关键控制点：
恒温温度需根据 Tg 值调整：Tg=170℃基材选 185℃，Tg=200℃基材选 195℃（低于 Tg 值 15-20℃，避免基材脆化）；
层压压力需同步提升至 2.5-3.5MPa（高 Tg 树脂流动性较差，需高压辅助填充）；
案例：某汽车 ECU 高 Tg FR-4 PCB（6 层，板厚 2.0mm），Tg=180℃，采用 190℃恒温 100 分钟，压力 3MPa，经 - 40℃-150℃冷热循环 1000 次后，板弯率 0.2%，层间结合力 1.9N/mm，满足汽车电子 10 年使用寿命需求。
三、聚酰亚胺基材：极端环境适配
聚酰亚胺基材（Tg=250-300℃，CTE=7-10ppm/℃）适用于航空航天（卫星雷达）、高频通信（5G 毫米波）等极端环境（-180℃-200℃、高辐射），层压温度需兼顾树脂固化与基材稳定性，策略如下：
温度曲线设计：
预热：室温→150-160℃，升温速率 1-1.5℃/min，保温 60-90 分钟（聚酰亚胺树脂挥发分多，需充分排除）；
升温：160℃→200-220℃，升温速率 1.5-2℃/min（树脂流动度控制在 12-18%，防止过度流动）；
恒温：200-220℃保温 120-180 分钟（固化度≥95%，确保耐极端温度）；
冷却：220℃→80℃，冷却速率 1-2℃/min（聚酰亚胺脆性大，慢冷减少内应力，避免开裂）。
关键控制点：
避免恒温温度超过 230℃（聚酰亚胺在 250℃以上易降解，产生有毒气体，同时基材强度下降 30%）；
采用真空层压（真空度≤1×10^-2Pa），配合温度控制，排除层间微小气泡（气泡直径≤0.05mm）；
案例：某卫星雷达聚酰亚胺 PCB（4 层，板厚 1.2mm），采用 210℃恒温 150 分钟，真空层压，经 - 180℃-200℃冷热循环 50 次后，无开裂分层，介电常数稳定性偏差≤2%，满足航天要求。
四、金属基板（铝基板、铜基板）：高导热场景适配
金属基板（铝基板 CTE=23-25ppm/℃，铜基板 CTE=16-18ppm/℃）适用于 LED 照明、功率模块等高导热场景，层压温度需解决 “金属 - 基材热膨胀差异” 问题，策略如下：
温度曲线设计：
预热：室温→100-110℃，升温速率 0.8-1.2℃/min（金属导热快，慢升避免温差过大）；
升温：100℃→160-170℃，升温速率 1-1.5℃/min（金属基板树脂多为导热型环氧树脂，固化温度较低）；
恒温：160-170℃保温 70-90 分钟（固化度≥90%，导热系数≥1.5W/m?K）；
冷却：170℃→40℃，冷却速率 1.5-2.5℃/min（慢冷平衡金属与基材收缩，板弯率≤0.5%）。
关键控制点：
铝基板需在恒温阶段后期（最后 20 分钟）降温 5-10℃（如 170℃→165℃），减少金属与基材的收缩差；
铜基板因重量大，需增加层压压力（3-4MPa），确保树脂与铜箔紧密结合，导热路径通畅；
