PCB层压温度控制常见问题诊断-工程师必看

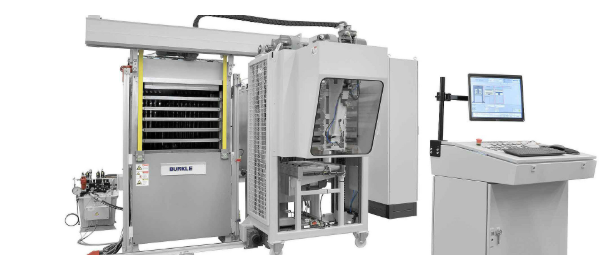

PCB 层压生产中，温度控制不当是导致缺陷的主要原因（占总缺陷的 60% 以上），常见问题包括层间气泡、分层、板弯板翘、树脂流失超标等。这些缺陷不仅导致 PCB 报废（报废率 5-10%），还可能引发下游设备故障（如分层导致电路短路）。需通过 “现象 - 成因 - 温度调整” 的逻辑链，精准诊断问题并制定解决方案，将缺陷率控制在 2% 以下。
一、问题 1：层间气泡（直径 > 0.1mm，数量 > 3 个 /dm2）
缺陷表现：层压后 PCB 剖面出现圆形或椭圆形气泡，多分布在铜箔与基材界面或内层基材之间，湿热测试后气泡扩大（直径 > 0.3mm），甚至导致分层。某消费电子 PCB 层压后气泡率达 8%，需全部返工。
温度相关成因：
预热不充分：预热温度过低（<100℃）或时间过短（<30 分钟），树脂中挥发分（如溶剂、低分子物）未充分排除，高温固化时挥发分膨胀形成气泡；
升温速率过快：升温速率 > 5℃/min，树脂快速熔融流动，包裹空气无法排出，形成 “包裹型气泡”；
恒温温度骤升：从升温阶段直接跳升至恒温温度（如 120℃→180℃，无过渡），局部树脂过热，提前固化，阻碍气泡排出。
解决方案：
优化预热参数：
普通 FR-4：预热温度提升至 110-120℃，保温时间延长至 40-50 分钟（挥发分排除率≥98%），可通过热重分析（TGA）检测挥发分残留（≤0.2%）；
高 Tg FR-4 / 聚酰亚胺：预热温度 130-150℃，保温 60-80 分钟，配合真空层压（真空度≤5×10^-3Pa），加速挥发分排出；
降低升温速率：
将升温速率从 5℃/min 降至 2-2.5℃/min，在 120-140℃区间（树脂流动初期）保温 20-30 分钟，让空气充分溢出；
多层 PCB（≥8 层）升温速率进一步降至 1.5-2℃/min，确保内层挥发分有足够时间排出；
增设升温过渡段：
在升温阶段与恒温阶段之间增设 “过渡温度”（如普通 FR-4 设 150℃，保温 20 分钟），避免温度骤升，让树脂逐步进入固化状态，气泡排出通道保持通畅；
验证方法：层压后通过超声波探伤仪（精度 0.05mm）检测气泡，气泡直径≤0.1mm，数量≤1 个 /dm2；湿热测试（85℃/85% RH，1000h）后无气泡扩大。
二、问题 2：层间分层（结合力 < 1.5N/mm）
缺陷表现：层压后 PCB 层间出现剥离，用拉力计测试层间结合力 < 1.5N/mm（标准≥1.8N/mm），严重时用手即可剥离分层，无法满足后续加工（如钻孔、贴片）需求。某工业控制 PCB 因分层，批次合格率仅 85%。
温度相关成因：
恒温温度过低：低于树脂固化温度（如环氧树脂需 170℃，实际 150℃），树脂交联度不足（<80%），层间分子结合力弱；
恒温时间不足：如标准需 90 分钟，实际 60 分钟，内层树脂未充分固化（内层固化度 <75%，外层> 90%），层间结合力不均；
冷却速率过快：冷却速率 > 8℃/min，层间热应力过大，破坏树脂与基材的结合界面，导致分层。
解决方案：
提升恒温温度至合理范围：
普通 FR-4：恒温温度从 150℃升至 170-180℃（需匹配树脂类型，双酚 A 型环氧树脂选 175℃），通过 DSC 检测固化度≥90%；
高 Tg FR-4：根据 Tg 值调整，Tg=180℃基材恒温 190℃，确保固化度≥93%；
验证：恒温温度调整后，层间结合力需提升至≥2.0N/mm；
延长恒温时间：
多层 PCB（≥8 层）：每增加 4 层，恒温时间增加 20 分钟（如 8 层从 90 分钟增至 110 分钟），确保内层树脂固化度与外层偏差≤5%；
厚板（≥3mm）：恒温时间延长 30-50%（如 1.6mm 板需 90 分钟，3mm 板需 135 分钟），通过分层扫描（C-Scan）确认内层无未固化区域；
降低冷却速率：
将冷却速率从 8℃/min 降至 2-3℃/min，在 120-80℃区间（树脂玻璃化转变阶段）进一步放慢至 1-2℃/min，减少热应力；
金属基板：冷却速率降至 1.5-2℃/min，平衡金属与基材的收缩差异；
验证方法：层间结合力测试≥1.8N/mm，湿热测试 1000h 后结合力下降≤10%；C-Scan 检测无分层区域。
三、问题 3：板弯板翘（板弯率 > 0.5%，翘曲度 > 0.3%）
缺陷表现：层压后 PCB 呈弓形（板弯）或马鞍形（翘曲），板弯率（弯曲高度 / 板长）>0.5%，翘曲度 > 0.3%，无法通过 SMT 贴片定位（定位偏差 > 0.1mm），需人工校平（效率低，成本高）。某手机 PCB 批次板弯率达 1.2%，无法投入使用。
温度相关成因：
上下压板温度不均：上压板温度比下压板高 5-10℃，PCB 上下表面收缩差异大，导致板弯（上凸或下凸）；
冷却速率不均：冷却阶段局部风速差异（如靠近风口区域冷却快），PCB 不同区域收缩不一致，形成翘曲；
恒温温度过高：超过基材 Tg 值（如 FR-4 Tg=150℃，恒温 190℃），基材软化变形，冷却后无法恢复，板弯率升高。
解决方案：
校准上下压板温度：
定期用热电偶（精度 ±0.5℃）检测上下压板各区域温度，确保温差≤2℃；
更换老化加热管（使用超过 1000 小时），避免局部加热不足；
效果：温差控制后，板弯率可从 1.2% 降至 0.4%；
优化冷却风路设计：
冷却阶段采用 “均匀送风” 风路，风口间距≤10cm，风速偏差≤0.5m/s；
大型 PCB（≥300mm×400mm）采用分区控温冷却，边缘区域冷却速率比中心慢 1-2℃/min，平衡收缩；
降低恒温温度至 Tg 值以下：
普通 FR-4：恒温温度≤180℃（Tg=150℃，低于 Tg 值 30℃）；
高 Tg FR-4：恒温温度≤Tg 值 - 15℃（如 Tg=180℃，恒温≤165℃）；
验证：恒温温度调整后，基材无软化，板弯率≤0.3%；
验证方法：用板弯翘测试仪检测，板弯率≤0.5%，翘曲度≤0.3%；SMT 贴片定位偏差≤0.05mm。
四、问题 4：树脂流失超标（流失率 > 8%）
缺陷表现：层压后树脂流失量超过 8%（标准≤5%），导致 PCB 厚度偏差 >±10%（如设计 1.6mm，实际 1.4mm），铜箔暴露（边缘铜箔无树脂覆盖），影响电气绝缘性能（漏电流 > 10μA）。某 LED 铝基板因树脂流失，绝缘测试合格率仅 90%。
温度相关成因：
预热温度过高：预热温度 > 130℃，树脂提前熔融流动，在压力未施加时已流失；
升温速率过慢：升温速率 < 1℃/min，树脂流动时间过长，流失量累积增加；
恒温温度过高：超过树脂流动上限温度（如环氧树脂流动上限 180℃，实际 190℃），树脂流动性过强，流失率升高。
解决方案：
降低预热温度：
普通 FR-4：预热温度降至 100-110℃（树脂软化但未大量流动），保温时间 30-40 分钟；
金属基板：预热温度 80-90℃（金属导热快，低预热减少树脂过早流动）；
效果：预热温度调整后，树脂流失率从 8% 降至 4%；
提高升温速率：
将升温速率从 1℃/min 提升至 2-2.5℃/min，缩短树脂流动阶段时间（从 60 分钟降至 30 分钟），减少流失；
多层 PCB：升温速率提升至 2.5-3℃/min（需确保挥发分充分排除，配合真空层压）；
降低恒温温度至流动上限以下：
环氧树脂：恒温温度≤180℃（流动上限温度），树脂流动度控制在 15-20%，流失率≤5%；
导热型树脂（金属基板用）：恒温温度≤170℃，流动度≤18%；
优化层压压力施加时机：
在树脂流动初期（升温至 130-140℃）开始施加压力（从 0.5MPa 逐步升至 2MPa），用压力抑制树脂过度流失；
验证方法：称重法检测树脂流失率≤5%；PCB 厚度偏差≤±5%；绝缘测试（500V DC）漏电流≤10μA。
