EDA 设计流程：关键步骤和常用工具

概述

EDA，即电子设计自动化，是指用于电路和芯片设计的自动化工具和流程。EDA 设计流程通常是迭代的，由以下主要阶段组成。

EDA 设计流程中的主要步骤

1. 设计规划：定义设计要求、目标和约束，包括功能规范、性能目标和功率限制。
2. 电路设计：创建原理图级设计，选择合适的电路拓扑，并指定功能和性能特征。
3. 电路仿真：使用仿真工具对设计进行建模和验证，评估性能、稳定性和正确性。

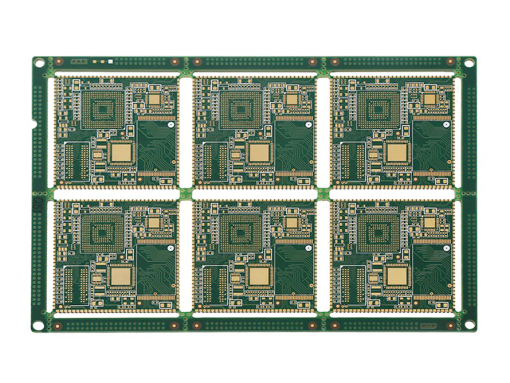

4. 物理布局：将电路设计转换为物理布局，在芯片或电路板上放置元件和布线互连。
5. 物理验证：执行DRC（设计规则检查）和LVS（布局与原理图），以确保布局符合制造规则并与原理图相匹配。
6. 时序分析和优化：分析时序以验证是否满足时序约束并进行优化以确保时序收敛。
7. 功率分析和优化：评估功耗并应用技术来满足功率目标。
8. 集成和验证：集成模块并运行功能和系统级验证，以确保整个设计的正确性和一致性。
9. 物理制造准备：根据需要最终确定和修复布局，并生成制造所需的掩模和工艺数据。

常见的EDA软件

工具选择取决于项目要求和工作流程。常用工具包括：

1. 电路仿真：Cadence Spectre、Synopsys HSPICE、Keysight ADS、Ansys HFSS。
2. 逻辑设计与综合：Cadence Encounter、Synopsys Design Compiler、Mentor Graphics ModelSim。
3. 物理实施：Cadence Innovus、Synopsys ICC。
4. 物理验证：Cadence Virtuoso、Synopsys IC Validator、Mentor Graphics Calibre（适用于 DRC 和 LVS）。
5. 时序分析：Cadence Tempus、Synopsys PrimeTime、Mentor Graphics HyperLynx。
6. 功耗分析：Cadence Voltus、Synopsys PrimePower、Mentor Graphics Olympus PowerPro。
7. FPGA 开发：Xilinx Vivado、Intel Quartus Prime。
8. PCB设计：Cadence Allegro、Mentor Graphics PADS、Altium Designer。

EDA 中使用的编程和描述语言

EDA 中的常用语言和脚本工具包括：

1. Verilog：一种硬件描述语言，用于跨门、RTL 和行为级别的数字设计和仿真。
2. VHDL：另一种用于描述和验证数字系统的 HDL，可与 Verilog 相媲美。
3. SystemVerilog：Verilog 的扩展，添加了验证和高级设计功能，包括面向对象的构造和约束随机验证。
4. Tcl：一种广泛用于自动化和控制 EDA 工具和流程的脚本语言。

其他常用的语言和工具包括用于算法开发和数据分析的 MATLAB 和 Python、用于高级建模和高级综合的 C/C++ 和 SystemC，以及用于自动化和流量控制的 Perl 或 shell 脚本。语言的选择取决于工具支持、项目需求和团队专业知识。
