新能源并网逆变器PCB应对大电流与高频开关的特种工艺设计

    新能源并网逆变器是光伏、风电接入智能电网的 “关键桥梁”，负责将直流电转换为符合电网标准的交流电（220V/380V、50Hz），其 PCB 需同时应对两大核心挑战：一是大电流传输（光伏逆变器峰值电流可达 100A，风电逆变器超 200A），二是高频开关信号（IGBT 开关频率达 10kHz-50kHz）。普通 PCB 若用于逆变器，会出现线路过热烧毁、高频信号干扰、绝缘失效等问题 —— 某光伏电站曾因逆变器 PCB 主回路线宽不足，在夏季高温时段出现铜箔烧毁，导致 2MW 光伏阵列停机 8 小时，损失超 10 万元。要制造可靠的新能源并网逆变器 PCB，需从大电流承载、高频信号优化、绝缘防护三个维度突破技术瓶颈。

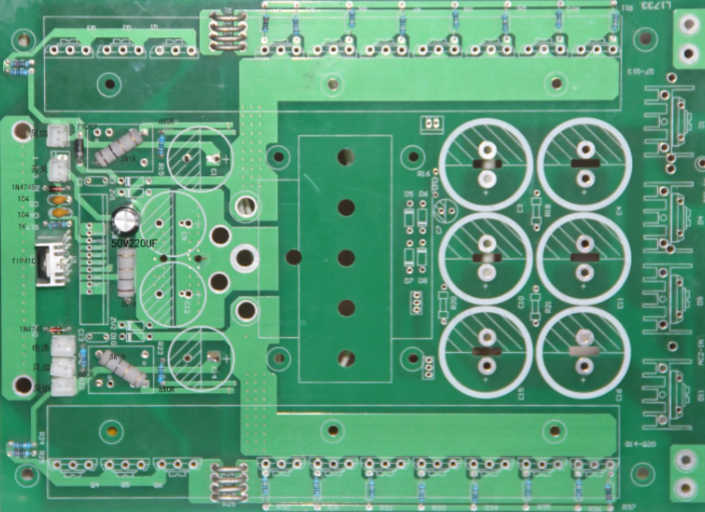

    首先是大电流线路的特种铜箔工艺。逆变器 PCB 的主回路（直流输入、交流输出）需承载百安级电流，普通 1oz（35μm）铜箔的电流密度上限为 30A/mm²，100A 电流需线宽≥3.3mm，且长期运行会因发热导致铜箔氧化。需采用 2oz（70μm）或 3oz（105μm）加厚铜箔，将电流密度控制在 15A/mm² 以内 —— 以 200A 电流为例，3oz 铜箔的主回路线宽需≥13mm，同时线路设计为 “圆角矩形”（圆角半径≥2mm），减少电流集中导致的局部过热。铜箔与基材的结合强度也需强化，通过 “热压复合工艺”（温度 180℃、压力 20kg/cm²），确保剥离强度≥1.8N/mm，避免大电流冲击下铜箔脱落。某风电逆变器厂商测试显示，3oz 铜箔的主回路在 200A 电流下，线路温度从 120℃降至 75℃，远低于基材 Tg 值（170℃），满足长期运行要求。





    其次是高频开关信号的干扰抑制。逆变器的 IGBT（绝缘栅双极型晶体管）在高频开关时，会产生 dv/dt（电压变化率）达 10kV/μs 的尖峰信号，这些信号会通过 PCB 线路耦合到控制电路，导致 MCU（微控制单元）误判、电流采样失真。需从两方面优化：一是 “高频低损耗基材”，控制电路 PCB 选用高频专用基材（如罗杰斯 RO4350B，介质损耗角正切 tanδ≤0.004@10GHz），减少高频信号衰减；二是 “信号隔离设计”，IGBT 驱动线路与控制线路的间距≥5mm，中间用 “接地隔离槽”（宽度≥3mm）分隔；驱动芯片（如英飞凌 2ED020I12-F）与 IGBT 之间串联磁珠（阻抗 600Ω@100kHz），吸收尖峰噪声。某光伏逆变器通过优化，IGBT 尖峰对控制电路的干扰电压从 200mV 降至 30mV 以下，电流采样误差从 ±3% 降至 ±0.5%。





   最后是高电压绝缘防护。逆变器的直流侧电压可达 1500V（光伏组串），交流侧电压 380V，PCB 需满足严苛的绝缘要求：一是 “爬电距离与电气间隙”，不同电位线路的爬电距离≥8mm（直流 1500V）、电气间隙≥5mm，避免高压击穿；二是 “绝缘基材与阻焊”，选用耐高压 FR-4 基材（击穿电压≥40kV/mm），阻焊油墨选用无卤阻燃型（如太阳油墨 SF-6000），并通过 “耐高压测试”（1500V DC/1 分钟无击穿）；三是 “绝缘涂层”，PCB 高压区域涂覆环氧绝缘胶（厚度≥1mm，击穿电压≥20kV/mm），防止灰尘、潮气导致的绝缘下降。某光伏逆变器 PCB 因爬电距离不足（仅 5mm），在高湿环境下出现高压击穿；优化为 8mm 爬电距离并涂覆绝缘胶后，未再出现绝缘失效问题。





针对新能源并网逆变器 PCB 的 “大电流、抗高频干扰、高绝缘” 需求，捷配推出定制化解决方案：大电流线路支持 2oz/3oz 加厚铜箔，线宽≥13mm（200A），剥离强度≥1.8N/mm；高频干扰抑制采用罗杰斯 RO4350B 基材 + 接地隔离槽 + 磁珠，干扰电压≤30mV；绝缘防护满足爬电距离≥8mm、击穿电压≥40kV/mm，高压区域涂覆环氧胶。同时，捷配的逆变器 PCB 通过 GB/T 19939-2020《光伏逆变器》测试、IEC 62109-2 安全测试，适配 10kW-500kW 光伏 / 风电逆变器。此外，捷配支持逆变器 PCB 打样（1-6 层），48 小时交付样品，批量订单可提供大电流温升测试报告，助力新能源设备厂商研发高效可靠的并网逆变器，避免因 PCB 问题导致的电站停机损失。
