光伏逆变器PCB：如何攻克高温大电流难题

    光伏逆变器作为光伏电站的 “能量转换核心”，需将光伏组件产生的直流电转化为符合电网标准的交流电，其运行稳定性直接决定电站的发电效率与收益。根据 GB/T 19939-2020《光伏逆变器》要求，逆变器的设计寿命需与光伏电站匹配，达到 25 年以上。但户外光伏电站的极端环境 —— 夏季机箱内温度可达 70℃以上、正午峰值电流超 100A、雷雨天气的 6kV 浪涌冲击，常导致普通 PCB 出现三大故障：一是高温使基材软化（Tg＜150℃的 FR-4 在 70℃下介电常数波动超 12%），引发信号传输延迟；二是大电流导致线路过热（1oz 铜箔承载 100A 电流时温度超 130℃），铜箔氧化加速；三是浪涌冲击击穿 IGBT 驱动电路，造成逆变器停机。某 100MW 光伏电站曾因一批逆变器 PCB 耐温性不足，夏季高温时段停机率达 15%，单日损失发电量超 5 万度。要实现光伏逆变器 PCB 的 “耐高温、抗大电流、防浪涌”，需从基材选型、电流承载设计、防护体系三方面突破。



     首先是耐高温基材的精准选型。光伏逆变器 PCB 需选用高 Tg（玻璃化转变温度）、低吸湿性的特种基材，普通 FR-4 基材（Tg≈130℃，吸湿性 0.2%）无法满足 25 年寿命需求，需升级为高 Tg FR-4（如生益 S1141，Tg≥170℃）或高频耐高温基材：高 Tg FR-4 在 70℃下介电常数稳定在 4.2±0.1，5000 小时高温老化后层间剥离强度下降≤5%，能有效抵抗长期高温导致的基材老化；若逆变器采用高频 IGBT（开关频率≥20kHz），还需选用罗杰斯 RO4350B 等高频基材（介质损耗角正切 tanδ≤0.004@10GHz），减少高频信号衰减。某逆变器厂商对比测试显示，采用生益 S1141 基材的 PCB，70℃下信号延迟增加率仅 3%，远低于普通基材的 15%，满足长期运行要求。





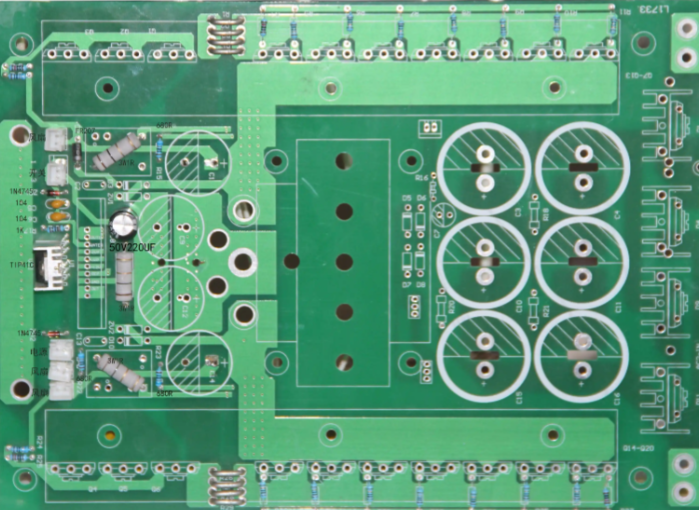

    其次是大电流线路的承载优化。逆变器的直流输入、交流输出主回路需承载 100-200A 峰值电流，普通 1oz（35μm）铜箔的电流密度上限为 30A/mm²，易因过热烧毁，需采用 2oz（70μm）或 3oz（105μm）加厚铜箔，将电流密度控制在 15A/mm² 以内 —— 以 150A 电流为例，3oz 铜箔的主回路线宽需≥10mm，且线路设计为 “圆角矩形”（圆角半径≥2mm），避免电流集中导致的局部过热。同时，铜箔与基材的结合强度需通过 “热压复合工艺”（温度 180℃、压力 20kg/cm²）强化，剥离强度≥1.8N/mm，防止大电流冲击下铜箔脱落。某测试数据显示，3oz 铜箔主回路在 150A 电流下，线路温度从 125℃降至 78℃，低于基材 Tg 值，避免了铜箔氧化加速的问题。





    最后是浪涌与电磁干扰防护。光伏电站多位于开阔地带，雷雨天气易遭受浪涌冲击，同时 IGBT 高频开关会产生强电磁干扰，需构建 “三级防护体系”：电源入口串联 10kA/250V 压敏电阻（如 MOV-10D271K），吸收初级浪涌；整流后并联 TVS 管（如 SMBJ6.5CA），钳位次级电压至安全范围；IGBT 驱动电路串联磁珠（如 BLM18PG601SN1），滤除残留尖峰噪声。针对电磁干扰，IGBT 驱动线路与控制线路的间距需≥5mm，中间用 “接地隔离槽”（宽度≥3mm）分隔，控制电路外侧布置 1oz 厚的接地铜箔屏蔽罩，将干扰信号导入大地。某光伏电站试点显示，加装防护体系的逆变器 PCB，浪涌损坏率从 12% 降至 0.3%，电磁干扰导致的电流采样误差从 ±3% 降至 ±0.5%。





针对光伏逆变器 PCB 的 “耐高温、抗大电流、防浪涌” 需求，捷配推出定制化解决方案：基材提供生益 S1141 高 Tg FR-4（Tg≥170℃）与罗杰斯 RO4350B 高频基材，适配不同功率逆变器；大电流线路支持 2oz/3oz 加厚铜箔，线宽≥10mm（150A），剥离强度≥1.8N/mm；防护体系采用 “压敏电阻 + TVS + 磁珠” 三级浪涌防护与接地屏蔽，耐受 6kV 浪涌冲击。同时，捷配的逆变器 PCB 通过 GB/T 19939-2020 全项测试、IEC 61000-4-5 浪涌测试（等级 4），满足 25 年寿命设计要求。此外，捷配支持 1-6 层逆变器 PCB 免费打样，48 小时交付样品，批量订单可提供高温老化与大电流温升测试报告，助力光伏设备厂商研发高效可靠的逆变器，保障电站长期稳定发电。
