SMT设计：电子设备微型化基础认知篇

来源：捷配时间: 2025/09/25 09:26:18 阅读: 152 标签： SMT设计

在电子设备从 “bulky” 向 “微型化、高密度” 发展的过程中，SMT（表面贴装技术）设计成为核心支撑 —— 通过将元件直接贴装在 PCB 表面，替代传统通孔插装，实现 PCB 面积缩小 40% 以上、生产效率提升 3 倍。与传统通孔设计相比，SMT 设计需适配 “小尺寸元件、自动化贴片、回流焊工艺”，若设计不当，会导致焊接不良（虚焊率超 5%）、元件贴错、生产效率低下等问题。今天，我们从基础入手，解析 SMT 设计的定义、与传统通孔设计的差异、核心作用及关键基础要素，帮你建立系统认知。?

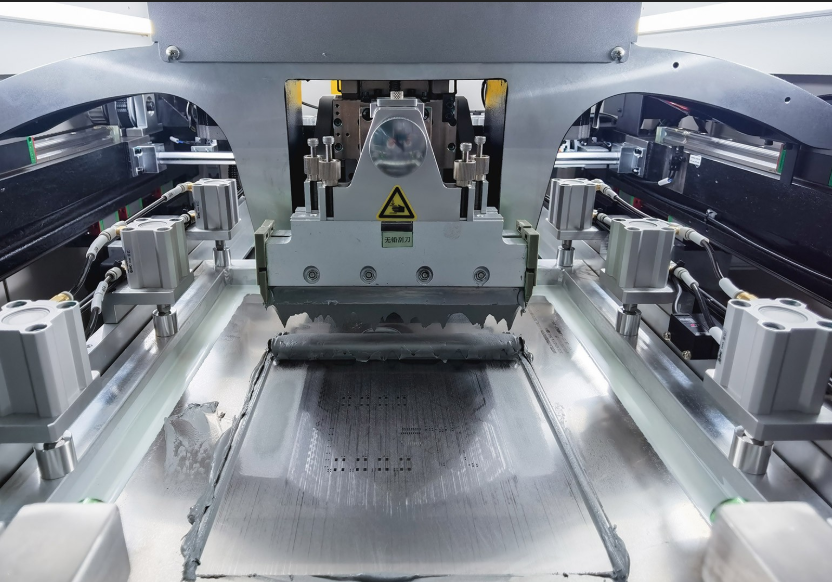

首先，明确 SMT 设计的核心定义：指为适配 SMT 工艺（包括丝印、贴片、回流焊），对 PCB 的焊盘、元件布局、丝印、钢网开口、散热结构等进行的专项设计，核心目标是 “确保元件精准贴装、焊接可靠、生产高效”，适配 0402（0.4mm×0.2mm）、QFP（Quad Flat Package）、BGA（Ball Grid Array）等表面贴装元件，是消费电子、工业控制、汽车电子等领域 PCB 设计的主流方式。?

与传统通孔插装（THT）设计相比，SMT 设计的核心差异集中在四个维度：?

元件与焊盘形态：THT 元件有长引脚，需在 PCB 上设计通孔焊盘（引脚插入孔中焊接）；SMT 元件无引脚或短引脚（如片式元件的端电极、BGA 的锡球），焊盘为表面铜箔（无通孔），例如，0402 电阻的 SMT 焊盘尺寸约 0.3mm×0.2mm，而传统 THT 电阻的通孔焊盘直径约 0.8mm；?

PCB 空间利用率：THT 元件需在 PCB 正反面预留引脚焊接空间，SMT 元件可密集贴装（如每 cm² 贴装 20 个 0402 元件），PCB 面积比 THT 设计缩小 40%-60%，例如，某智能手表 PCB 用 SMT 设计，面积仅 25cm²，若用 THT 设计需 60cm²；?

生产工艺适配：THT 依赖人工或波峰焊，SMT 依赖自动化设备（丝印机、贴片机、回流焊炉），设计需适配设备精度（贴片机定位精度 ±0.01mm），例如，SMT 焊盘间距需与贴片机吸嘴尺寸匹配，避免吸嘴无法精准抓取元件；?

散热与可靠性：THT 元件通过引脚导热，SMT 元件通过焊盘与 PCB 导热，高功率 SMT 元件（如功率 MOS 管）需设计散热焊盘（面积≥元件封装的 2 倍），否则温度会比 THT 设计高 15-20℃。?

SMT 设计的核心作用，贯穿电子设备 “微型化 - 自动化 - 高可靠” 全流程，具体可拆解为三点：?

1. 实现设备微型化，适配紧凑空间?

SMT 设计通过 “元件表面贴装 + 高密度布局”，大幅压缩 PCB 面积，满足消费电子（如手机、耳机）、可穿戴设备的紧凑空间需求。例如，某 TWS 耳机的 PCB 需集成蓝牙芯片、电池管理芯片、麦克风等 15 个元件，用 SMT 设计后 PCB 尺寸仅 10mm×20mm（面积 2cm²），若用 THT 设计需 4cm²，无法放入耳机腔体；且 SMT 元件高度多≤1mm（如 0402 元件高度 0.3mm），比 THT 元件（高度 3-5mm）更适配薄型设备（如手机厚度≤8mm）。?

2. 适配自动化生产，提升效率与良率?

SMT 设计的标准化（如焊盘尺寸、元件间距）可适配全自动贴装线，生产效率达 30000 点 / 小时（远超 THT 的 5000 点 / 小时），且焊接良率超 99.5%。例如，某手机工厂的 SMT 生产线，通过标准化 SMT 设计，贴装 1000 个元件的时间从 THT 的 2 小时缩短至 15 分钟，虚焊率从 8% 降至 0.3%；若 SMT 设计不规范（如焊盘尺寸偏差超 20%），贴片机识别率会从 99.9% 降至 95%，生产效率下降 30%。?

3. 优化高频信号传输，提升设备性能?

SMT 元件的短引脚（或无引脚）可减少信号传输路径（比 THT 缩短 80%），降低寄生电感与电容，适配高频信号（如 5G 射频、DDR5 内存）。例如，某 5G 基站的射频 PCB 用 SMT 设计的 BGA 封装芯片，寄生电感≤1nH，信号传输速率达 32Gbps，若用 THT 设计的 DIP 封装，寄生电感≥5nH，速率仅 10Gbps，无法满足 5G 需求。?

SMT 设计的关键基础要素，是后续深入设计的前提，需重点掌握：?
