SMT 设计的核心原则：确保焊接可靠与生产高效

来源：捷配时间: 2025/09/25 09:29:20 阅读: 135 标签： SMT 设计

SMT 设计的核心目标是 “焊接可靠、生产高效、成本可控”，若忽视设计原则，会出现焊盘虚焊、元件贴错、钢网印刷不良等问题 —— 据行业统计，60% 的 SMT 生产故障源于设计不当。与 “凭经验画图” 的误区不同，科学的 SMT 设计需遵循 “焊盘适配、布局合理、工艺兼容、散热均衡” 四大核心原则，每个原则都有明确的规范与参数，需结合元件类型与生产工艺落地。今天，我们解析 SMT 设计的核心原则，结合实际案例与参数，帮你掌握规范设计方法。?

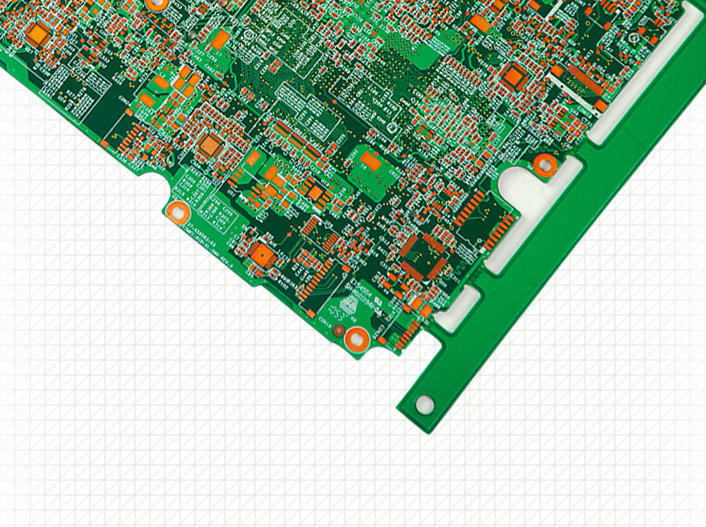

一、焊盘设计原则：与元件封装精准匹配?

焊盘是 SMT 设计的 “核心部件”，直接决定焊接质量，需与元件封装的引脚 / 端电极尺寸精准匹配，避免过大（焊锡过多短路）或过小（焊锡不足虚焊）。不同类型 SMT 元件的焊盘设计原则与参数差异显著：?

1. 片式元件焊盘（电阻、电容、电感）?

片式元件（如 0402、0603、0805）的焊盘为 “矩形铜箔”，需满足 “长度覆盖元件端电极、宽度适配元件本体”，核心参数如下（以公制为例）：?

0402 元件（0.4mm×0.2mm）：焊盘长度 0.3-0.35mm（覆盖端电极长度 0.15mm），宽度 0.2-0.25mm，两焊盘间距 0.15-0.2mm（与元件本体宽度匹配）；?

0603 元件（0.6mm×0.3mm）：焊盘长度 0.4-0.45mm，宽度 0.3-0.35mm，两焊盘间距 0.2-0.25mm；?

0805 元件（0.8mm×0.5mm）：焊盘长度 0.5-0.55mm，宽度 0.4-0.45mm，两焊盘间距 0.25-0.3mm。?

设计误区与案例：某设计将 0402 元件的焊盘长度设计为 0.2mm（过短，未覆盖端电极），焊接后虚焊率达 12%；调整为 0.32mm 后，虚焊率降至 0.5%；若焊盘过长（如 0.4mm），会导致焊锡连接两焊盘，出现短路。?

2. QFP 元件焊盘（Quad Flat Package）?

QFP 元件（如 QFP-44、QFP-64）的引脚为 “细条形”，焊盘为 “长条形铜箔”，需满足 “引脚完全覆盖焊盘、无露铜或过覆盖”：?

焊盘长度：比引脚长度长 0.2-0.3mm（引脚长度通常 1.5-2mm，焊盘长度 1.7-2.3mm），确保引脚两端有焊锡余量；?

焊盘宽度：与引脚宽度一致（偏差≤±10%），如引脚宽度 0.3mm，焊盘宽度 0.27-0.33mm；?

焊盘间距：与引脚间距一致（如引脚间距 0.5mm，焊盘间距 0.5mm），避免间距偏差导致引脚与焊盘错位。?

案例：某 QFP-64 元件（引脚宽度 0.3mm，间距 0.5mm）的焊盘宽度设计为 0.25mm（过窄），贴片后引脚仅覆盖焊盘 80%，焊接后 30% 的引脚虚焊；调整为 0.3mm 后，覆盖度达 95%，虚焊率降至 0.2%。?

3. BGA 元件焊盘（Ball Grid Array）?

BGA 元件（如 BGA-100、BGA-256）的焊盘为 “圆形铜箔”，对应元件底部的锡球，需精准匹配锡球尺寸与间距：?

焊盘直径：为锡球直径的 70%-80%（如锡球直径 0.5mm，焊盘直径 0.35-0.4mm），避免过大（锡球短路）或过小（焊接不牢固）；?

焊盘间距：与锡球间距一致（如锡球间距 1mm，焊盘间距 1mm），偏差≤±0.02mm，否则锡球无法精准落在焊盘上；?

阻焊层开口：阻焊层开口直径比焊盘直径大 0.1mm（如焊盘 0.4mm，开口 0.5mm），避免阻焊层覆盖焊盘导致焊锡无法附着。?

案例：某 BGA 元件（锡球直径 0.4mm）的焊盘直径设计为 0.3mm（75%），焊接后焊点剪切强度达 5N；若设计为 0.25mm（62.5%），剪切强度降至 2N，易出现焊点脱落。?

二、元件布局原则：适配自动化生产与信号性能?

元件布局需兼顾 “贴片机效率、信号完整性、散热需求”，避免密集堆叠或无序排列：?

1. 同类型元件 “定向排列”?

同封装、同方向的元件（如 0402 电阻、0603 电容）需沿同一方向排列（如全部横向或纵向），贴片机无需频繁调整吸嘴方向，效率提升 20%；若方向混乱，贴片机每调整一次方向耗时 0.5 秒，100 个元件需多耗时 50 秒。例如，某 PCB 的 0402 电阻一半横向、一半纵向，贴装时间 2 分钟；调整为全部横向后，时间缩短至 1.5 分钟。?

2. 元件间距 “满足工艺最小要求”?

元件间距需≥贴片机吸嘴直径（通常 0.3-0.5mm），避免吸嘴碰撞相邻元件，核心间距规范：?
