SMT 设计的DFM（可制造性设计）：连接设计与生产的桥梁
来源：捷配
时间: 2025/09/25 09:33:02
阅读: 193
标签：
DFM，SMT 设计

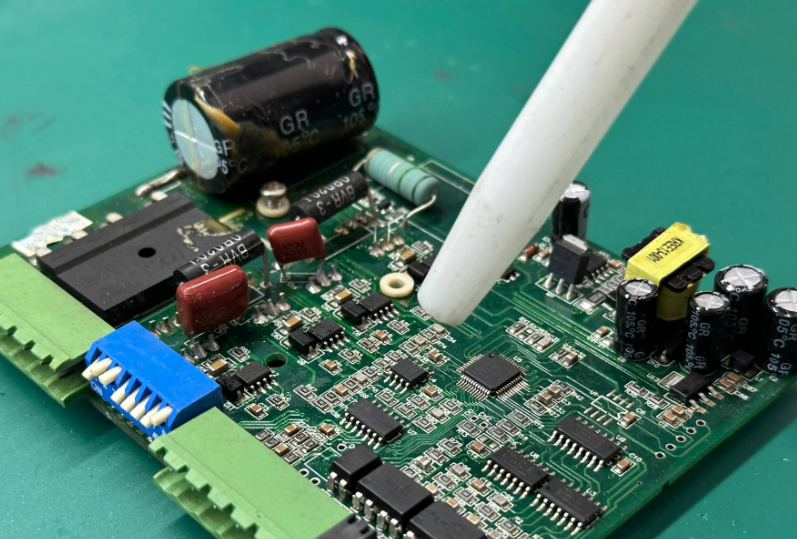

SMT 设计的最终目标是 “顺利生产、低成本、高良率”，而 DFM（Design for Manufacturability，可制造性设计）是实现这一目标的核心 —— 通过在设计阶段考虑生产工艺（丝印、贴片、回流焊、检测）的限制，避免设计 “纸上谈兵”，导致生产困难或成本激增。据行业数据，DFM 优化可使 SMT 生产良率提升 15%-20%，成本降低 10%-15%。与 “只关注电气性能，忽视生产” 的误区不同，SMT 的 DFM 需围绕 “工艺适配、成本控制、检测便捷” 三大方向，覆盖设计全流程。?
一、DFM 核心要点：从设计端适配生产工艺?
SMT 生产需经过 “丝印焊锡膏→贴片→回流焊→AOI 检测→返修” 五大环节，DFM 需针对每个环节的工艺限制，在设计阶段规避风险：?
1. 丝印工艺的 DFM 适配：确保焊锡膏印刷均匀?
丝印是 SMT 生产的第一步，DFM 需确保钢网开口与焊盘匹配，避免焊锡过多（短路）或过少（虚焊）：?
- 钢网开口尺寸：开口宽度为焊盘宽度的 90%-95%，长度为焊盘长度的 95%-100%（片式元件）；BGA 焊盘的钢网开口直径为焊盘直径的 85%-90%（如焊盘 0.4mm，开口 0.34-0.36mm）。若开口过大（如片式元件开口 100% 焊盘宽度），焊锡过多易短路；过小（80%）则焊锡不足，虚焊率超 10%；?
- 焊盘间距与钢网厚度：焊盘间距≤0.5mm 时，钢网厚度需≤0.12mm（避免焊锡桥连）；间距＞0.5mm 时，厚度可 0.15mm。例如，0402 元件（间距 0.2mm）用 0.1mm 厚钢网，焊锡桥连率 0.5%；用 0.15mm 厚钢网，桥连率达 8%；?
- 无焊盘区域留白：PCB 边缘需预留 5mm “钢网定位边”（无焊盘、无元件），确保钢网精准定位；若留白不足（如 3mm），钢网易偏移，印刷偏差超 0.1mm。?
案例：某 PCB 的 BGA 焊盘钢网开口设计为焊盘直径的 95%（0.4mm 焊盘开口 0.38mm），焊接后短路率 5%；调整为 88%（0.35mm）后，短路率降至 0.2%。?
2. 贴片工艺的 DFM 适配：确保元件精准贴装?
贴片机的精度（定位 ±0.01mm、吸嘴尺寸）有限，DFM 需设计 “可识别、易抓取” 的元件布局与封装：?
- 元件封装标准化：避免自定义封装（如非标准 0402 封装），选用 IPC 标准封装（如 IPC-7351），贴片机识别率从 95% 提升至 99.9%；若自定义封装，需提供 3D 模型与识别参数，增加生产准备时间（超 24 小时）；?
- 元件间距与吸嘴兼容：元件间距需≥贴片机最小吸嘴直径（通常 0.3mm），0402 元件间距≥0.15mm（适配 0.3mm 吸嘴），0603 元件≥0.2mm；若间距 0.1mm（0402），吸嘴抓取时易碰撞相邻元件，偏移率超 15%；?
- 极性元件清晰标记：有极性的元件（如二极管、电容）需设计明确的极性标记（如丝印箭头、缺角），且标记位置统一（如二极管箭头指向阴极），避免贴错极性（错误率可从 5% 降至 0.1%）。?
案例：某 PCB 用自定义 QFP 封装（引脚间距 0.45mm，非标准 0.5mm），贴片机识别困难，需手动调整参数，生产效率下降 30%；改用标准 0.5mm 间距封装后，效率恢复正常。?
3. 回流焊工艺的 DFM 适配：避免焊接失效?
回流焊的温度曲线（预热、恒温、峰值、冷却）需与元件耐温匹配，DFM 需优化元件布局与散热设计：?
- 热敏元件远离高温区：耐温≤260℃的元件（如 MLCC 电容、传感器）需远离高温元件（如 BGA、功率管，峰值温度 280℃），间距≥5mm；若间距 3mm，热敏元件耐温超上限，失效率达 20%；?
- 元件散热均匀：高功率元件（≥1W）需分散布局，避免热量集中导致局部温度过高（超 300℃），如 2 个 2W LED 间距≥5mm，温度比密集布局低 20℃；?
- PCB 散热平衡：大面积铜箔（如≥10cm²）需设计 “散热开窗” 或 “散热过孔”，避免回流焊时铜箔热膨胀不均导致 PCB 翘曲（翘曲度从 1.2% 降至 0.5%）。?
案例：某 PCB 的 MLCC 电容（耐温 260℃）布局在 BGA 旁 4mm 处，回流焊峰值温度 280℃，电容失效率 15%；移至 8mm 处后，失效率降至 0.3%。?
二、DFM 成本优化：从设计端降低生产费用?
DFM 不仅能提升良率，还能通过优化设计减少材料浪费与工艺复杂度，降低成本：?
1. 元件选型成本优化?
- 优先选用通用元件：避免稀有封装（如 0201 元件，贴装良率 95%，成本比 0402 高 50%），在性能允许时选用 0402、0603 等通用封装，贴装良率 99.5%，成本降低 30%；?
- 减少元件种类：同一功能的元件选用同一封装（如电阻统一 0402，电容统一 0603），减少贴片机吸嘴更换次数（每次更换耗时 1 分钟），1000 个元件可节省 10 分钟，同时降低库存成本；?
- 避免超小间距元件：BGA 间距≤0.8mm 时，钢网制作成本比 1.0mm 间距高 40%，且焊接良率低 5%，在性能允许时选用 1.0mm 间距 BGA，成本降低 35%。?
2. PCB 设计成本优化?
- 减少 PCB 层数：在布线允许时，用 4 层 PCB 替代 6 层（成本降低 50%），例如，某消费电子 PCB 通过 DFM 优化布局，将 6 层改为 4 层，成本从 15 元 / 片降至 8 元 / 片；?
- 统一 PCB 尺寸：同一产品的不同型号 PCB 设计为相同尺寸（如均为 50mm×50mm），可共用钢网（钢网成本 500 元 / 个），避免每个型号单独制作钢网，节省成本；?
- 避免异形 PCB：异形 PCB（如圆形、不规则形）的制作成本比矩形高 20%，且贴片机定位困难，在空间允许时设计为矩形，成本降低 15%。?
三、DFM 检测便捷性：便于生产后质量管控?
DFM 需考虑生产后的检测与返修，避免 “无法检测、难以返修”：?
- AOI 检测适配：元件布局需预留 AOI 相机视野（元件周围无遮挡，间距≥0.1mm），避免元件被遮挡导致 AOI 无法识别（漏检率从 8% 降至 0.5%）；?
- 返修空间预留：BGA、QFP 等元件周围需预留返修空间（≥3mm 无元件），便于热风枪操作；若空间不足（如 2mm），返修时易损坏相邻元件，返修成功率从 90% 降至 60%；?
- 测试点设计：关键信号（如电源、时钟）需设计测试点（直径 0.8-1mm，无阻焊覆盖），便于生产后用探针测试，避免测试时损坏元件。?
案例：某 PCB 的 BGA 周围元件间距 2mm（无返修空间），BGA 返修时 30% 的相邻元件损坏；调整间距至 3mm 后，返修损坏率降至 5%。?
SMT 设计的 DFM 是 “设计 - 生产” 的桥梁，需从工艺适配、成本优化、检测便捷三方面入手，在设计阶段规避生产风险，确保设计能顺利落地，实现高良率、低成本生产。
