SMT 设计的常见问题与解决方案：从虚焊到生产效率的全流程排查
来源：捷配
时间: 2025/09/25 09:34:46
阅读: 202
标签：
SMT 设计

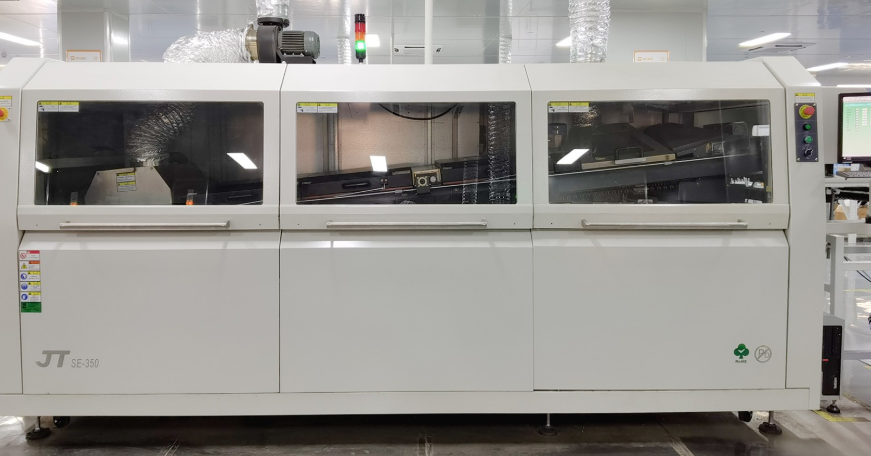

在 SMT 设计与生产中，常见问题（如焊盘虚焊、元件偏位、生产效率低）会直接导致良率下降、成本增加 —— 某电子厂统计显示，未优化的 SMT 设计会导致生产良率不足 85%，而优化后可达 99% 以上。这些问题并非孤立存在，多源于设计时忽视工艺细节（如焊盘尺寸偏差、元件布局密集），或与生产工艺脱节。今天，我们解析 SMT 设计的五大常见问题，分析核心原因，给出具体解决方案与预防措施，结合实际案例帮你高效排查与解决问题。?
一、问题 1：焊盘虚焊（焊接后元件与焊盘接触不良，电阻＞100mΩ）?
1. 问题表现与危害?
虚焊会导致元件功能失效（如电阻虚焊导致电路断路、BGA 虚焊导致信号中断），且故障具有 “间歇性”（震动后可能恢复），排查难度大。例如，某手机的 WiFi 模块 BGA 虚焊，导致 WiFi 信号时有时无，返修率达 15%，客户投诉激增。?
2. 核心原因分析?
- 焊盘尺寸不当：焊盘过小（如 0402 焊盘长度 0.2mm，未覆盖端电极），焊锡附着面积不足；或焊盘过大（如 QFP 焊盘宽度 0.4mm，引脚 0.3mm），焊锡分散，无法形成可靠焊点；?
- 焊盘表面污染：设计时未考虑焊盘防护（如无阻焊层覆盖非焊接区域），生产中焊盘氧化或沾污（油污、灰尘），焊锡无法附着；?
- 钢网开口不匹配：钢网开口过小（如 BGA 开口 0.3mm，焊盘 0.4mm），焊锡量不足；或开口位置偏移，焊锡未落在焊盘上；?
- 元件封装与焊盘错位：封装引脚与焊盘间距偏差超 0.03mm（如 QFP 引脚间距 0.5mm，焊盘 0.47mm），贴片后引脚仅覆盖焊盘 70%。?
3. 解决方案与预防措施?
- 解决方案：?
- 重新设计焊盘尺寸：按元件封装参数调整焊盘（如 0402 焊盘长度 0.3mm，QFP 焊盘宽度与引脚一致）；?
- 清洁焊盘与优化钢网：生产前用无水乙醇清洁焊盘，调整钢网开口（如 BGA 开口 0.35mm，匹配 0.4mm 焊盘）；?
- 校准封装与焊盘对齐：用 PCB 设计软件的 “封装对齐” 功能，确保引脚与焊盘间距偏差≤0.02mm；?
- 预防措施：?
- 设计时严格按 IPC 标准（如 IPC-7351）设计焊盘，避免经验值；?
- 每批次设计首件生产后，用 X-Ray 检测焊点（BGA）或 AOI 检测（片式元件），虚焊率超 1% 时调整设计；?
- 焊盘非焊接区域用阻焊层覆盖，避免氧化。?
二、问题 2：元件偏位（贴片后元件中心与焊盘中心偏差＞0.1mm）?
1. 问题表现与危害?
元件偏位会导致焊接短路（如片式元件偏位后焊锡连桥）、元件功能失效（如 LED 偏位导致光路偏移），偏位超 0.2mm 时需人工调整，生产效率下降 50%。例如，某 LED 灯板的 0603 LED 偏位 0.15mm，焊接后 10% 的 LED 出现短路，需人工返修，耗时增加 2 小时 / 批次。?
2. 核心原因分析?
- 元件布局间距过小：元件间距＜0.15mm（0402），贴片机吸嘴抓取时碰撞相邻元件，导致偏位；?
- 丝印定位不清晰：丝印字符模糊或覆盖焊盘，贴片机视觉定位偏差（＞0.05mm）；?
- 元件封装不标准：自定义封装的元件尺寸偏差超 0.05mm（如 0402 封装实际 0.45mm×0.25mm），贴片机识别错误；?
- PCB 板翘曲：PCB 翘曲度超 0.75%，贴片时 PCB 不平整，元件贴装后偏位。?
3. 解决方案与预防措施?
- 解决方案：?
- 调整元件间距：0402 元件间距≥0.15mm，0603≥0.2mm，避免吸嘴碰撞；?
- 优化丝印设计：丝印字符清晰（高度≥0.8mm），与焊盘间距≥0.1mm，确保视觉定位；?
- 改用标准封装：自定义封装替换为 IPC 标准封装，尺寸偏差≤0.03mm；?
- 改善 PCB 翘曲：采用对称叠层设计，PCB 翘曲度控制在≤0.5%；?
- 预防措施：?
- 设计时用 DFM 工具检查元件间距，不符合要求时自动提醒；?
- 每批次 PCB 抽样检测翘曲度，超标的不投入生产；?
- 贴片机定期校准视觉系统，定位精度≤0.02mm。?
三、问题 3：BGA 焊接短路（相邻锡球焊锡融合，电阻＜100mΩ）?
1. 问题表现与危害?
BGA 短路会导致芯片报废（无法返修或返修成本高），短路率超 5% 时会导致批量损失。例如，某服务器 BGA 芯片（BGA-256）短路率 8%，每批次报废 20 片，损失超 1 万元。?
2. 核心原因分析?
- 焊盘直径过大：BGA 焊盘直径超锡球直径 80%（如锡球 0.5mm，焊盘 0.45mm），焊锡过多易融合；?
- 钢网开口过大：钢网开口直径超焊盘直径 90%（如焊盘 0.4mm，开口 0.38mm），焊锡量超标；?
- BGA 锡球氧化：元件存储不当（湿度＞60%），锡球氧化，焊接时焊锡流动性差，易形成桥连；?
- 回流焊温度过高：峰值温度超 280℃（BGA 耐温上限），焊锡过度融化，流到相邻焊盘。?
3. 解决方案与预防措施?
- 解决方案：?
- 调整焊盘与钢网尺寸：BGA 焊盘直径 = 锡球直径 ×70%-80%（0.5mm 锡球用 0.35-0.4mm 焊盘），钢网开口 = 焊盘直径 ×85%-90%（0.4mm 焊盘用 0.34-0.36mm 开口）；?
- 控制元件存储环境：BGA 元件存储在湿度≤30%、温度 25℃的环境，开封后 24 小时内使用；?
- 优化回流焊曲线：峰值温度 260-270℃，恒温时间 60-90 秒，避免焊锡过度融化；?
- 预防措施：?
- 设计时用 BGA 焊盘计算器验证尺寸，确保符合要求；?
- 生产前用 X-Ray 检测钢网开口，超差时重新制作；?
- 回流焊炉定期校准温度，偏差≤±5℃。?
四、问题 4：生产效率低（贴装速度＜20000 点 / 小时）?
1. 问题表现与危害?
生产效率低会导致产能不足，无法满足订单需求，如某工厂 SMT 线设计产能 30000 点 / 小时，实际仅 18000 点 / 小时，订单交付延迟。?
2. 核心原因分析?
- 元件方向混乱：同类型元件（如 0402 电阻）一半横向、一半纵向，贴片机频繁调整吸嘴方向（每次 0.5 秒）；?
- 元件种类过多：PCB 上元件种类超 50 种，贴片机频繁更换吸嘴（每次 2 秒）；?
- PCB 定位孔偏差：定位孔直径偏差超 0.05mm（设计 2mm，实际 1.95mm），贴片机定位耗时增加；?
- 异形元件过多：异形元件（如不规则连接器）占比超 10%，贴片机需手动调整参数，速度下降。?
3. 解决方案与预防措施?
- 解决方案：?
- 统一元件方向：同类型元件沿同一方向排列（如全部横向），减少吸嘴调整；?
- 优化元件选型：合并同类元件（如电阻统一 0402，电容统一 0603），种类控制在 30 种以内；?
- 校准定位孔尺寸：定位孔直径偏差≤0.02mm（设计 2mm，实际 1.98-2.02mm）；?
- 减少异形元件：用标准连接器替代异形元件，占比控制在 5% 以内；?
- 预防措施：?
- 设计时用 DFM 工具检查元件方向，自动提醒统一；?
- 每批次 PCB 抽样检测定位孔，超差的重新制作；?
- 贴片机配置自动吸嘴更换系统，更换时间缩短至 0.5 秒。?
SMT 设计的常见问题可通过 “精准设计、工艺适配、预防检测” 解决，关键在于设计阶段充分考虑生产细节，结合 DFM 原则优化，同时建立生产后的问题反馈机制，持续改进设计，确保高良率、高效率生产。?
