生产工艺优化：消除 PCB 焊桥的关键落地环节
来源：捷配
时间: 2025/09/25 09:48:43
阅读: 213
标签：
消除 PCB 焊桥
设计合规后，生产工艺的精准控制是消除 PCB 焊桥的 “关键落地环节”—— 据统计，35% 的焊桥源于工艺参数偏差，通过优化丝印、贴片、回流焊 / 波峰焊工艺，可将焊桥率从 10% 降至 1% 以下。生产工艺优化需 “针对性调整参数、全流程监控”，避免一刀切式整改。今天，我们聚焦生产工艺，解析消除 PCB 焊桥的工艺优化策略，包括丝印、贴片、回流焊 / 波峰焊三大核心环节，结合具体参数与案例，提供可操作的优化方案。?
一、丝印工艺优化：精准控制焊锡膏 “量与形”?
丝印是焊锡膏定量分配的核心环节，优化目标是 “焊锡膏量适中、形状完整、无溢出”，核心优化方向包括钢网参数、印刷参数、清洁频率：?
1. 钢网参数优化：匹配焊盘，控制开口?
钢网开口是决定焊锡膏量的关键，需根据焊盘尺寸与元件类型精准设计，避免开口过大导致焊锡过多：?
- 片式元件钢网开口：开口宽度为焊盘宽度的 90%-95%，长度为焊盘长度的 95%-100%，例如：?
- 0402 焊盘（0.3mm×0.2mm）：开口 0.28mm×0.19mm（宽度 93%，长度 95%）；?
- 0603 焊盘（0.35mm×0.3mm）：开口 0.33mm×0.29mm（宽度 94%，长度 97%）；?
开口缩减比例不足（如宽度 98%），焊锡膏量增加 5%，焊桥率上升 3%；?
- QFP 元件钢网开口：开口宽度为焊盘宽度的 90%-95%，长度为焊盘长度的 90%-95%（避免两端堆积），如 QFP 焊盘（2.1mm×0.3mm）：开口 2.0mm×0.28mm（长度 95%，宽度 93%）；?
- BGA 元件钢网开口：开口直径为焊盘直径的 85%-90%，如 BGA 焊盘（0.4mm）：开口 0.35mm（88%）；?
- 钢网厚度：根据元件封装选择，0402/0603 元件用 0.10-0.12mm 厚钢网，QFP（0.5mm 间距）用 0.12mm 厚，BGA（1.0mm 间距）用 0.15mm 厚；厚度过厚（如 0402 用 0.15mm），焊锡膏量增加 20%，焊桥率骤升。?
案例：某 PCB 的 0402 元件钢网开口 0.3mm×0.2mm（与焊盘等大），焊桥率 10%；优化为 0.28mm×0.19mm，厚度 0.1mm，焊桥率降至 1%。?
2. 印刷参数优化：稳定焊锡膏形态?
印刷压力、速度、刮刀角度直接影响焊锡膏的印刷质量，需根据焊锡膏粘度与钢网厚度调整：?
- 印刷压力：标准压力 10-20N/cm²，以 “刮刀刚好刮净钢网表面焊锡膏” 为基准，压力过大（25N/cm²）会导致焊锡膏过度挤压，渗透到相邻焊盘；压力过小（8N/cm²）会导致印刷不完整，焊锡不足；?
- 印刷速度：标准速度 20-40mm/s，粘度高的焊锡膏（180-200Pa?s）用低速（20-30mm/s），粘度低的（100-150Pa?s）用高速（30-40mm/s）；速度过慢（15mm/s）会导致焊锡膏堆积，过快（50mm/s）会导致印刷不饱满；?
- 刮刀角度：标准角度 45°-60°，角度过小（30°）会增加刮刀与钢网的接触面积，导致焊锡膏量过多；角度过大（70°）会导致焊锡量不足。?
案例：某 PCB 印刷压力 22N/cm²、速度 15mm/s，0603 元件焊桥率 8%；调整为压力 15N/cm²、速度 30mm/s，焊桥率降至 0.8%。?
3. 钢网清洁优化：避免残留污染?
钢网开口残留焊锡膏会导致后续印刷量过多，需定期清洁：?
- 清洁频率：每印刷 10-20 片 PCB 清洁 1 次（无铅焊锡膏），高粘度焊锡膏（≥180Pa?s）每 10 片清洁，低粘度每 20 片清洁；?
- 清洁方式：先用无尘布蘸取专用清洁剂（如异丙醇）擦拭钢网底面，再用干布擦干，确保开口无残留；?
- 深度清洁：每印刷 50 片后，用钢网清洗机进行超声波清洁（时间 3-5 分钟），彻底清除开口内残留焊锡膏。?
案例：某工厂钢网清洁间隔 50 片，0402 元件焊桥率 12%；缩短至 15 片清洁，焊桥率降至 2%。?
二、贴片工艺优化：精准定位，避免焊锡挤压?
贴片机的定位精度与贴片压力偏差会导致元件偏移或焊锡膏挤压，引发焊桥，优化方向包括定位精度校准、压力调整、元件识别：?
1. 定位精度校准：确保元件精准贴装?
贴片机标准定位精度为 ±0.01mm，需定期校准（每周 1 次），避免精度下降：?
- 视觉系统校准：用标准校准板（精度 ±0.001mm）校准贴片机相机，确保识别偏差≤0.005mm；?
- 吸嘴校准：检查吸嘴磨损情况（直径偏差≤0.01mm），磨损超标的及时更换，避免吸嘴抓取元件偏移；?
- PCB 定位校准：调整 PCB 定位销位置，确保 PCB 放置偏差≤0.01mm，避免整体贴装偏移。?
案例：某贴片机定位精度偏差 0.02mm，0402 元件贴片后偏移 0.015mm，焊桥率 7%；校准后精度 ±0.008mm，偏移≤0.005mm，焊桥率降至 0.5%。?
2. 贴片压力调整：避免焊锡膏挤压?
贴片压力需根据元件尺寸与重量调整，避免压力过大导致焊锡膏溢出：?
- 片式元件：0402 元件压力 5-8N/cm²，0603 元件 8-12N/cm²，0805 元件 12-15N/cm²；?
- QFP/BGA 元件：QFP（0.5mm 间距）压力 15-20N/cm²，BGA（1.0mm 间距）压力 20-25N/cm²；?
- 压力测试：贴片前用压力计测试实际压力，偏差超 ±1N/cm² 时调整，确保压力均匀（同一元件压力偏差≤0.5N/cm²）。?
案例：某 0402 元件贴片压力 10N/cm²（超标准上限），焊锡膏被挤压溢出，焊桥率 9%；调整为 7N/cm²，焊桥率降至 0.7%。?

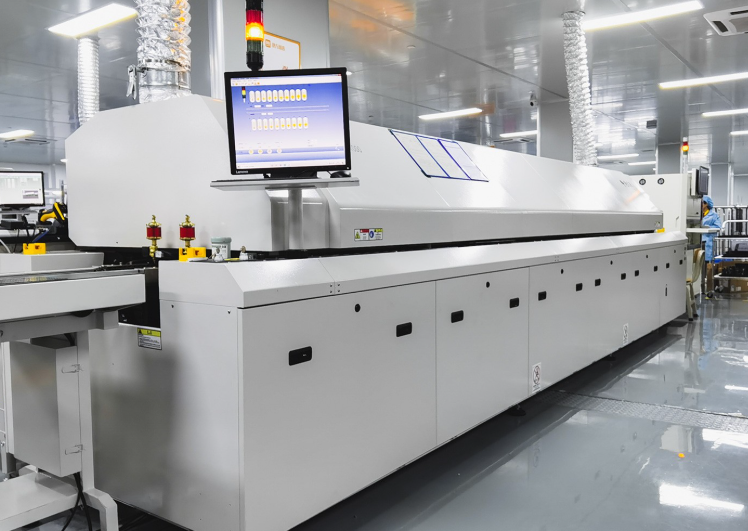

三、回流焊 / 波峰焊工艺优化：控制焊锡融化与流动?
回流焊（SMT）与波峰焊（THT）的温度曲线、传输速度直接影响焊锡的融化状态，优化目标是 “焊锡充分融化但不过度流动”：?
1. 回流焊温度曲线优化（无铅焊锡）?
回流焊温度曲线分为预热、恒温、峰值、冷却四阶段，需根据焊锡膏熔点（通常 217℃）调整：?
- 预热阶段（80-150℃）：升温速率 1-2℃/s，时间 60-90s，目的是挥发焊锡膏中溶剂，避免峰值阶段产生气泡；升温过快（3℃/s）会导致溶剂挥发剧烈，焊锡飞溅；?
- 恒温阶段（150-180℃）：时间 60-120s，激活助焊剂，去除焊盘氧化层；时间过短（40s）助焊剂活性不足，过长（150s）助焊剂失效；?
- 峰值阶段（250-260℃）：时间 30-60s（高于熔点 30-40℃），确保焊锡充分融化；温度过高（270℃）会导致焊锡过度流动，引发焊桥；过低（240℃）焊锡未完全融化，导致虚焊；?
- 冷却阶段（217-150℃）：降温速率 2-3℃/s，快速凝固焊锡，避免焊锡流动。?
案例：某 PCB 回流焊峰值温度 265℃，0402 元件焊桥率 5%；降至 255℃，焊桥率降至 0.5%。?
2. 波峰焊参数优化（THT 元件）?
波峰焊需控制锡温、传输速度、波峰高度，避免焊锡在相邻焊盘堆积：?
- 锡温：250-255℃（无铅焊锡），温度过高（260℃）焊锡流动性增强，易搭桥；过低（245℃）焊锡粘度高，焊接不牢固；?
- 传输速度：1-1.5m/min，速度过慢（0.8m/min）PCB 在锡炉内停留时间过长，焊锡堆积；过快（2m/min）焊接不充分；?
- 波峰高度：为 PCB 厚度的 1/2-2/3（如 PCB 厚度 1.6mm，波峰高度 0.8-1.1mm），过高会导致焊锡溢出到 PCB 正面，引发焊桥。?
案例：某 THT PCB 波峰焊锡温 260℃、速度 0.9m/min，通孔焊盘焊桥率 10%；调整为锡温 252℃、速度 1.2m/min，焊桥率降至 1%。?
生产工艺优化需 “精准化、参数化”，针对丝印、贴片、回流焊 / 波峰焊的关键参数，结合元件类型与材料特性调整，同时建立全流程监控机制，才能持续消除焊桥，提升生产良率。
