PCB 电镀缺陷 — 理解电镀在 PCB 制造中的核心地位
来源：捷配
时间: 2025/09/25 10:26:29
阅读: 156
标签：
PCB电镀缺陷

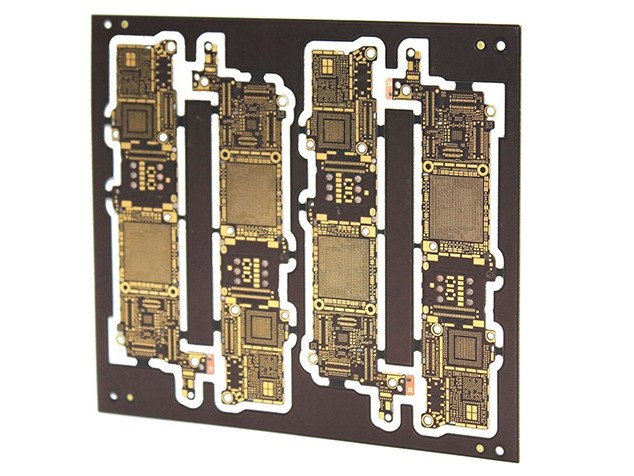

在 PCB 制造中，电镀是实现 “电气导通” 与 “结构防护” 的关键工序 —— 通过在 PCB 表面、通孔孔壁沉积金属镀层（多为铜，辅以镍、金），构建多层板的层间连接、增强铜箔载流能力、提升表面耐腐蚀性。然而，电镀过程易受 “前处理清洁度、电镀液参数、工艺操作” 等因素影响，产生各类缺陷，据行业统计，电镀缺陷占 PCB 制造总缺陷的 25%-30%，直接导致成品率下降 5%-15%，增加制造成本。若对电镀缺陷的基础特性认知不足，易出现 “误判缺陷类型、盲目修复” 等问题，加剧损失。今天，我们从基础入手，解析 PCB 电镀的核心作用、电镀缺陷的定义与分类逻辑、行业影响，帮你建立系统认知。?
首先，明确 PCB 电镀的核心价值 —— 电镀并非 “简单的金属覆盖”，而是针对性解决 PCB 制造的三大核心需求：?
- 层间导通：多层 PCB 的通孔（如盲孔、埋孔）需通过 “孔壁电镀铜” 实现不同层的电气连接，孔壁铜厚需≥25μm（IPC-6012 标准），否则会因导通电阻过大（＞100mΩ）导致信号传输延迟；?
- 载流增强：电源线路、高频信号线路需电镀增厚铜层（从 1oz 增至 2-4oz），提升载流能力（2oz 铜厚 1mm 宽线路载流≥2.5A，4oz 可达 5A），避免大电流下线路过热烧毁；?
- 表面防护：PCB 表面（尤其是连接器引脚、按键区域）需电镀镍金（Ni 5-10μm，Au 0.1-0.5μm），增强耐腐蚀性（盐雾测试≥96 小时无锈蚀）与耐磨性（插拔次数≥1000 次无镀层脱落）。?
而 PCB 电镀缺陷，指电镀后镀层未达到 “厚度均匀、结合牢固、无杂质 / 孔隙” 等质量要求，影响 PCB 电气性能或可靠性的异常现象。其核心判断标准需符合 IPC-6012、IPC-A-600 等行业规范，例如：?
- 镀层厚度偏差需≤±10%（孔壁铜厚 25μm±2.5μm）；?
- 镀层结合力需通过 “胶带测试”（3M 胶带粘贴后剥离，无镀层脱落）；?
- 镀层表面无针孔（直径≤0.05mm）、气泡（面积≤0.1mm²）、铜瘤（高度≤0.03mm）。?
从 “影响维度” 出发，PCB 电镀缺陷可分为三大类，其核心特征与初步识别方法如下：?
1. 电气性能类缺陷：直接导致电路导通异常?
此类缺陷会破坏 PCB 的电气连接，表现为 “导通电阻超标、绝缘性能下降”，需通过电学测试识别：?
- 孔壁无铜 / 薄铜：通孔孔壁局部或整体无铜镀层，或铜厚＜20μm，导致层间导通中断（电阻＞1000Ω），常见于多层板盲孔、埋孔；?
- 镀层针孔 / 针状腐蚀：镀层表面出现微小孔洞（直径 0.01-0.05mm），若贯穿镀层会导致基材暴露，潮湿环境下易出现漏电（绝缘电阻＜10¹?Ω）；?
- 镀层杂质：电镀液中的金属杂质（如铁、锌）沉积在镀层中，导致镀层电阻率升高（纯铜电阻率 1.72×10??Ω?m，含杂质后可能升至 2.5×10??Ω?m），影响信号传输。?
2. 结构外观类缺陷：影响镀层防护与机械性能?
此类缺陷虽不直接导致导通异常，但会削弱镀层的防护作用与机械强度，可通过目视或光学检测识别：?
- 镀层不均：镀层厚度差异超 15%，如 PCB 边缘铜厚 35μm，中心仅 20μm，易导致边缘区域镀层开裂（热膨胀系数差异）；?
- 镀层脱落 / 起皮：镀层与基材（或底层镀层）结合力不足，出现局部剥离，常见于镍金镀层（镍层与铜层结合不良）；?
- 铜瘤 / 毛刺：镀层表面出现凸起的金属颗粒（高度 0.03-0.1mm），易导致相邻线路短路（间距≤0.1mm 时）。?
3. 工艺关联类缺陷：引发后续工序问题?
此类缺陷会导致 PCB 无法进入下一道工序（如阻焊、丝印），需在电镀后立即处理：?
- 镀层过厚：铜厚超设计值 30%（如设计 25μm，实际 35μm），导致 PCB 厚度超标（无法适配连接器）；?
- 镀层氧化：电镀后未及时钝化处理，铜镀层表面生成氧化铜（黑色或绿色），影响后续阻焊层附着力；?
- 孔内镀层堆积：通孔孔口镀层过度堆积（厚度超 50μm），导致孔径缩小（设计 0.3mm，实际 0.2mm），无法插入元器件引脚。?
某工业 PCB 因镀层过厚（40μm），PCB 总厚度从 1.6mm 增至 1.8mm，无法装入客户指定的外壳，需重新打磨镀层，额外增加成本。?
PCB 电镀缺陷的行业影响已渗透至 “生产效率、成本控制、产品可靠性” 三大维度：?
- 效率损失：某 PCB 工厂因电镀缺陷导致每日返工 PCB 超 200 片，占日产能的 10%，生产线瓶颈明显；?
- 成本增加：电镀返工成本约 2-5 元 / 片（含化学品、人工），若缺陷率 5%，月产能 10 万片的工厂月损失超 10 万元；?
- 可靠性风险：未检测出的隐性缺陷（如孔壁微裂缝）会在设备运行中扩大，导致产品寿命从 5 年缩短至 2 年，引发客户投诉。?
PCB 电镀缺陷的基础认知是 “有效管控” 的前提，需明确其与电镀工艺的关联、分类特征及行业影响，才能为后续缺陷分析与解决奠定基础。
