PCB 电镀常见缺陷类型解析：现象、危害与识别方法
来源：捷配
时间: 2025/09/25 10:28:32
阅读: 183
标签：
PCB 电镀

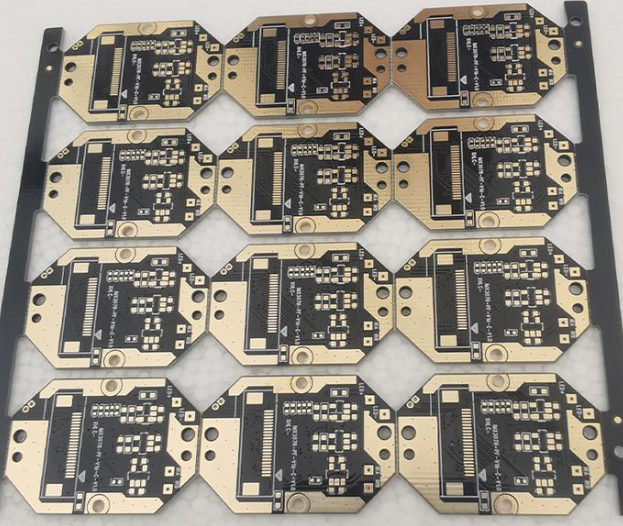

PCB 电镀缺陷的类型复杂多样，不同缺陷的 “外观特征、产生环节、危害程度” 差异显著 —— 孔壁无铜会直接导致电路断路，而轻微的镀层不均可能仅影响外观。若无法精准识别缺陷类型，易出现 “错判原因、无效修复” 的问题，例如将 “镀层脱落” 误判为 “镀层过薄”，盲目增厚镀层反而加剧脱落风险。今天，我们聚焦 PCB 电镀的五大常见缺陷类型，详细解析其现象特征、核心危害、识别方法与典型场景，帮你建立 “精准识别 - 靶向解决” 的基础。?
一、孔壁无铜 / 薄铜：多层板导通的 “致命缺陷”?
孔壁无铜 / 薄铜是多层 PCB 最严重的电镀缺陷之一，指通孔（含盲孔、埋孔）孔壁未沉积铜镀层，或铜厚＜20μm（低于 IPC-6012 标准的 25μm 要求），直接破坏层间导通。?
1. 现象特征?
- 外观：剖开通孔后，孔壁局部或整体呈基材本色（FR-4 为淡黄色），无金属光泽；薄铜区域则光泽暗淡，与正常铜层（亮红色）形成明显对比；?
- 电学表现：层间导通电阻超 1000Ω（正常≤100mΩ），部分通孔甚至完全断路（电阻无穷大）。?
2. 核心危害?
- 功能失效：多层板的 CPU、内存等核心芯片依赖通孔实现层间信号传输，孔壁无铜会导致芯片无法供电或信号中断，设备无法启动；?
- 批量报废风险：孔壁无铜多为 “批次性缺陷”（如电镀液浓度不足导致），若未及时发现，可能导致整批次（数千片）PCB 报废。?
3. 识别方法?
- 目视检查：对通孔进行剖面分析（用 PCB 切片机制作切片），在显微镜（100 倍）下观察孔壁铜层连续性与厚度；?
- 电学测试：用飞针测试机对每一个通孔进行导通测试，记录电阻值，超 100mΩ 的判定为可疑缺陷，需进一步切片验证；?
- AOI 检测：采用 3D AOI 设备扫描 PCB 表面，通过 “孔口铜层完整性” 间接判断孔壁情况（孔口无铜往往伴随孔壁无铜）。?
4. 典型场景?
某多层服务器 PCB（16 层）在盲孔电镀时，因电镀液循环不畅（喷嘴堵塞），导致 20% 的盲孔孔壁无铜，飞针测试时导通电阻超 5000Ω，无法实现 CPU 与内存的信号互联，整批次需重新电镀。?
二、镀层不均：影响载流与防护的 “隐性缺陷”?
镀层不均指 PCB 不同区域的镀层厚度差异超 15%，常见于 “边缘厚、中心薄”“线路厚、基材薄”，虽不直接导致导通失效，但会削弱镀层的载流能力与防护性能。?
1. 现象特征?
- 外观：镀层厚的区域（如 PCB 边缘）颜色更亮（铜层厚），薄的区域（中心）颜色偏暗，用镀层测厚仪测量时，厚度偏差超 ±10%（如设计 25μm，边缘 30μm，中心 21μm）；?
- 机械性能：厚镀层区域易出现开裂（热膨胀系数与基材差异大），薄镀层区域耐腐蚀性下降（盐雾测试 48 小时即出现锈蚀）。?
2. 核心危害?
- 载流不足：电源线路若局部薄铜（如 15μm），载流能力从 2.5A 降至 1.5A，大电流下易过热（温度超 80℃），加速基材老化；?
- 防护失效：表面镍金镀层若局部薄（Au＜0.1μm），插拔 500 次后即出现磨损，暴露的铜层易氧化，影响连接器导电性。?
3. 识别方法?
- 镀层测厚仪：采用 X 射线镀层测厚仪，在 PCB 上选取 5-10 个测试点（边缘、中心、线路、基材各 1-2 点），测量厚度并计算偏差；?
- 目视对比：将 PCB 与 “标准样板”（已知厚度均匀）对比，颜色差异明显的区域判定为镀层不均；?
- 热循环测试：将 PCB 置于 - 40-125℃环境中循环 100 次，镀层开裂的区域多为厚镀层部位。?
4. 典型场景?
某汽车 PCB 在表面铜镀层时，因电镀槽内电流分布不均（阳极位置偏移），导致 PCB 边缘铜厚 35μm，中心仅 20μm，偏差达 43%。在后续焊接时，厚镀层区域因热膨胀系数差异出现开裂，导致 20% 的焊点脱落。?
三、镀层脱落 / 起皮：结合力不足的 “显性缺陷”?
镀层脱落 / 起皮指镀层与 PCB 基材（或底层镀层，如镍层与铜层）之间结合力不足，出现局部剥离、翘起，常见于表面镀层（镍金、锡）与孔壁镀层。?
1. 现象特征?
- 外观：镀层表面出现片状或条状凸起，用指甲轻刮可剥离，剥离后基材或底层镀层暴露（铜层为红色，镍层为银灰色）；?
- 胶带测试：按 IPC-A-600 标准，用 3M 610 胶带粘贴镀层表面，垂直剥离后，胶带上若有镀层残留（面积超 5%），判定为脱落缺陷。?
2. 核心危害?
- 防护失效：表面镀层脱落后，基材铜层直接暴露，潮湿环境下 72 小时内即出现氧化锈蚀，影响 PCB 使用寿命；?
- 焊接不良：镀层脱落区域的焊锡附着力下降，焊接时易出现虚焊（电阻＞100mΩ），设备运行中可能出现间歇性故障。?
3. 识别方法?
- 胶带测试：这是最直接的方法，需在 PCB 不同区域（边缘、中心、线路）各测试 3-5 点，确保覆盖所有镀层类型；?
- 弯曲测试：将 PCB 沿镀层方向弯曲（半径 5mm），弯曲 10 次后观察镀层是否出现裂纹或脱落，适用于柔性 PCB；?
- 热冲击测试：将 PCB 置于 260℃焊锡中浸泡 10 秒，取出后观察镀层是否脱落，模拟焊接过程中的热应力。?
4. 典型场景?
某消费电子 PCB 的镍金镀层因前处理除油不彻底（残留油污），镀层与铜层结合力不足，胶带测试时 30% 的区域出现镀层脱落。在后续按键组装时，脱落区域的焊锡无法附着，导致按键失灵。?
四、镀层针孔 / 气泡：影响绝缘与耐蚀的 “微小缺陷”?
镀层针孔指镀层表面出现的微小孔洞（直径 0.01-0.05mm），气泡则是镀层与基材间包裹空气形成的凸起（直径 0.05-0.2mm），两者均会破坏镀层的完整性。?
1. 现象特征?
- 针孔：在强光下观察，镀层表面有细小的 “亮点”（光线透过针孔反射基材），用显微镜（200 倍）可清晰看到孔洞；?
- 气泡：镀层表面出现圆形凸起，按压时可能破裂（释放空气），破裂后基材暴露。?
2. 核心危害?
- 绝缘下降：若针孔贯穿镀层，潮湿环境下水分会渗入基材，导致相邻线路间漏电（绝缘电阻＜10¹?Ω），高频信号场景下易出现串扰；?
- 镀层腐蚀加速：针孔与气泡处的镀层厚度变薄，盐雾测试时 48 小时即出现锈蚀，比正常镀层（96 小时）寿命缩短 50%。?
3. 识别方法?
- 显微观察：用 200-500 倍显微镜扫描镀层表面，记录针孔数量（每 cm² 超 3 个为不合格）与气泡大小；?
- 密封性测试：将 PCB 浸泡在 1% 的氯化钠溶液中，施加 50V 直流电压，若出现电流泄漏（＞10μA），说明存在贯穿性针孔；?
- 镀层密度测试：采用金相分析法，观察镀层的结晶密度，针孔 / 气泡区域的结晶往往疏松（晶粒尺寸＞5μm，正常＜3μm）。?
4. 典型场景?
某高频通信 PCB 的铜镀层因电镀液中含有杂质（铁离子），镀层出现大量针孔（每 cm²5 个）。在后续使用中，针孔处渗入水分，导致射频信号串扰从 - 30dB 恶化至 - 20dB，通信速率下降 20%。?
五、铜瘤 / 毛刺：引发短路的 “凸起缺陷”?
铜瘤 / 毛刺指镀层表面出现的凸起金属颗粒（铜瘤直径 0.03-0.1mm，毛刺长度 0.05-0.2mm），常见于线路边缘与通孔孔口，易导致相邻线路短路。?
1. 现象特征?
- 外观：镀层表面出现不规则凸起，铜瘤为圆形或椭圆形，毛刺为针状，用手触摸有明显粗糙感；?
- 短路风险：若相邻线路间距≤0.1mm，铜瘤 / 毛刺可能直接连接两条线路，导致短路（电阻＜100mΩ）。?
2. 核心危害?
- 短路失效：高密度 PCB（线路间距 0.08-0.1mm）中，铜瘤 / 毛刺会直接引发线路短路，设备上电即烧毁元件；?
- 影响后续工序：铜瘤 / 毛刺会导致阻焊层无法平整覆盖，阻焊层开裂后易出现焊锡桥连。?
3. 识别方法?
- 光学检测：用 AOI 设备（分辨率 0.01mm）扫描 PCB 表面，自动识别凸起颗粒，超过设计高度（0.03mm）的判定为缺陷；?
- 手感检测：用无尘布轻轻擦拭镀层表面，粗糙感明显的区域需进一步显微检查；?
- 短路测试：用万用表测量相邻线路间的电阻，＜1000Ω 的可疑区域需排查是否存在铜瘤 / 毛刺。?
4. 典型场景?
某高密度 PCB（线路间距 0.1mm）在电镀时，因电流密度过大（2A/dm²，标准 1-1.5A/dm²），线路边缘出现大量铜瘤（高度 0.05mm），导致 15% 的相邻线路短路，上电后烧毁 30% 的芯片。?
精准识别 PCB 电镀缺陷类型是 “有效解决” 的第一步，需结合外观特征、电学测试、机械验证等多维度方法，明确缺陷的核心危害与典型场景，为后续根源分析与修复奠定基础。
