PCB铝基板热管理：基础认知与核心价值

来源：捷配时间: 2025/09/26 09:19:47 阅读: 187 标签： PCB铝基板热管理

在 LED 照明、功率电子（如变频器、电源适配器）等高发热场景中，普通 FR4 基板因导热系数低（仅 0.3-0.5W/(m?K)），无法快速导出元件热量，易导致元件温度超标的问题（如 LED 结温超 85℃，寿命缩短 50%）。PCB 铝基板凭借 “铝基底层高导热 + 绝缘层低热阻” 的结构优势，成为高发热元件的核心散热载体，其热管理效果直接决定设备的可靠性与寿命。若对铝基板热管理的基础逻辑认知不足，易出现 “过度设计（增加成本）” 或 “散热不足（引发故障）”。今天，我们从基础入手，解析铝基板的结构组成、热管理核心逻辑、与普通基板的差异及核心应用场景，帮你建立系统认知。

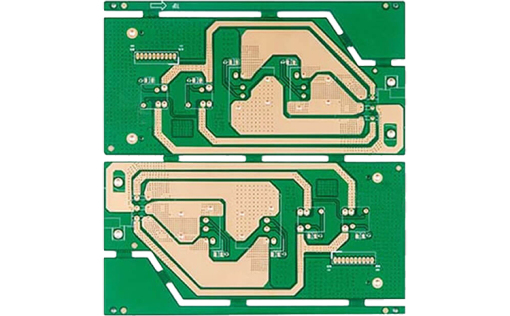

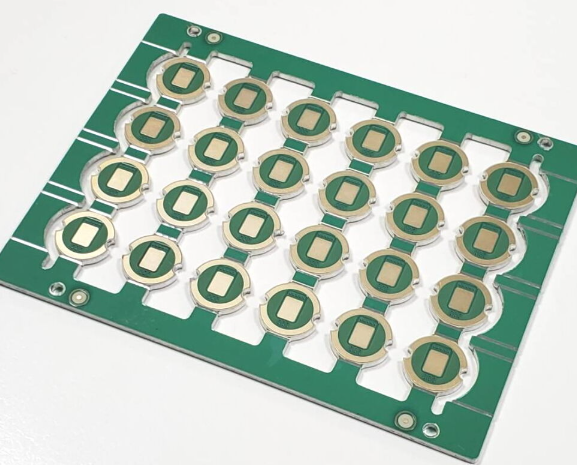

首先，明确 PCB 铝基板的结构与热传导路径：铝基板并非 “纯铝板材”，而是由 “三层复合结构” 构成，各层功能与热传导作用明确：?

顶层铜箔层：厚度 1-3oz（35-105μm），作为信号 / 功率线路载体，同时将元件产生的热量快速传导至绝缘层，铜箔纯度≥99.9%（导热系数 386W/(m?K)），纯度不足会增加热阻（如含 0.1% 杂质，导热系数下降 5%）；?

中间绝缘层：厚度 50-200μm，核心作用是 “电气绝缘 + 热传导”，由导热填料（如氧化铝、氮化硼）与树脂（环氧、聚酰亚胺）复合而成，导热系数 0.8-5W/(m?K)（远高于 FR4 的 0.3W/(m?K)），是铝基板热管理的 “关键传导层”；?

底层铝基层：厚度 1-5mm，材质多为 1060 纯铝（导热系数 209W/(m?K)）或 6061 铝合金（导热系数 155W/(m?K)），作为热量 “最终扩散层”，将绝缘层传导的热量快速扩散至空气或散热器，铝基平整度（≤0.1mm/m）会影响与散热器的接触热阻。?

铝基板的热管理核心逻辑是 “缩短热路径 + 降低热阻”：高发热元件（如 LED 芯片、功率 MOS 管）工作时产生的热量，需通过 “元件→铜箔→绝缘层→铝基→散热器 / 空气” 路径导出，每一步的热阻越小，散热效率越高。例如，10W LED 芯片用普通 FR4 基板时，热路径总热阻 25℃/W，芯片结温达 110℃（环境温度 25℃）；改用铝基板（总热阻 5℃/W）后，结温降至 75℃，满足 LED 结温≤85℃的要求。

与普通 FR4 基板相比，铝基板在热管理方面有三大核心差异，决定其在高发热场景的不可替代性：?

导热能力差异：FR4 基板整体导热系数 0.3-0.5W/(m?K)，铝基板因铝基与高导热绝缘层加持，整体导热系数可达 10-30W/(m?K)（是 FR4 的 20-60 倍），热量扩散速度显著更快。例如，相同面积（10cm×10cm）的基板，10W 热量在 FR4 上 10 秒内温度升高 40℃，在铝基板上仅升高 8℃；?

热阻构成差异：FR4 基板的热阻主要来自基材本身（占总热阻 80%），且无法通过外部结构降低；铝基板的热阻主要来自绝缘层（占总热阻 60%）与铝基 - 散热器接触热阻（30%），可通过优化绝缘层材料与散热器安装降低热阻；?

散热灵活性差异：FR4 基板需依赖小型散热片或风扇，散热能力有限（≤5W/cm²）；铝基板可直接与大型散热器、热管、均热板结合，散热能力可达 20W/cm² 以上，适配高功率元件（如 50W 以上功率模块）。?

铝基板热管理的核心价值，贯穿高发热设备 “可靠性 - 寿命 - 成本” 全周期，具体可拆解为三点：?

1. 控制元件温度，保障设备可靠性?

高发热元件的寿命与温度呈指数关系 ——LED 结温每降低 10℃，寿命延长 2 倍；功率 MOS 管结温每降低 15℃，故障率下降 50%。铝基板通过高效散热，将元件温度控制在安全范围：例如，某 LED 路灯用铝基板（绝缘层导热系数 3W/(m?K)），LED 结温稳定在 70℃，寿命达 5 万小时；若用 FR4 基板，结温超 100℃，寿命仅 1.5 万小时。?

2. 简化散热结构，降低整体成本?

铝基板自身的铝基层可替代部分散热器功能，减少散热片尺寸与风扇数量，降低硬件成本。例如，某电源适配器（100W）用 FR4 基板时，需搭配 100cm² 散热片 + 1 个风扇（成本 20 元）；改用铝基板后，仅需 50cm² 散热片（无风扇），成本降至 8 元，同时减少设备体积 30%。?

3. 适配高密度布局，提升功率密度?

高发热设备的小型化需求（如汽车 LED 大灯、微型变频器）要求元件高密度布局（功率密度≥10W/cm²），普通 FR4 基板因散热不足，需预留大间距（≥5mm）；铝基板可缩小元件间距至 2-3mm，功率密度提升 50% 以上。例如，某汽车 LED 模组用铝基板，元件间距从 6mm 缩至 3mm，模组体积从 10cm³ 降至 5cm³，仍保持元件温度≤80℃。

铝基板热管理的典型应用场景，均围绕 “高发热、高可靠性” 需求：?
