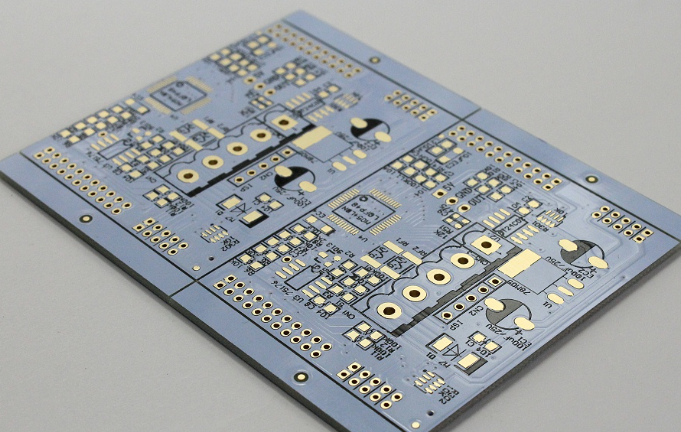

PCB 铝基板热管理的核心参数：影响散热效率的关键指标
来源：捷配
时间: 2025/09/26 09:21:05
阅读: 170
标签：
PCB 铝基板
PCB 铝基板的热管理效果由 “核心热参数” 决定 —— 绝缘层导热系数偏差 0.5W/(m?K) 会导致总热阻增加 20%，铝基平整度超 0.2mm/m 会使接触热阻翻倍。与 “只看导热系数” 的单一维度判断不同，科学评估铝基板热管理能力需关注 “导热性能、热阻特性、耐温性、机械性能” 四大类参数，每个参数都有明确的物理意义与对散热的量化影响。今天，我们解析铝基板热管理的核心参数，解释其作用机制、行业标准与优化方向，帮你建立 “参数 - 散热效果” 的关联认知。?
一、导热性能参数：热量传导的 “速度指标”?
导热性能是铝基板热管理的核心，决定热量从元件到铝基的传导效率，主要包括绝缘层导热系数、铝基导热系数与铜箔导热系数。?
1. 绝缘层导热系数（λ_ins）：热传导的 “关键瓶颈”?
绝缘层是铝基板热路径中的 “核心传导层”，其导热系数直接决定热量能否快速从铜箔传递到铝基，是铝基板热管理的 “最大变量”。?
- 物理意义：单位时间内，单位温度梯度下，单位面积通过的热量，单位为 W/(m?K)，值越大，导热能力越强；?
- 行业标准与分类：?
- 常规型：λ_ins=0.8-1.5W/(m?K)，适用于低功率场景（≤5W 元件），如小功率 LED 指示灯；?
- 中高型：λ_ins=2-3W/(m?K)，适用于中功率场景（5-20W 元件），如 LED 筒灯、小型电源；?
- 高导热型：λ_ins=4-5W/(m?K)，适用于高功率场景（＞20W 元件），如 LED 路灯、IGBT 模块；?
- 影响因素：?
- 导热填料含量：填料（如氧化铝）占比从 50% 增至 70%，λ_ins 可从 1W/(m?K) 升至 3W/(m?K)，但填料过多会降低绝缘层柔韧性；?
- 填料粒径与分布：粒径均匀（1-5μm）且分散良好的填料，导热路径更连续，λ_ins 比团聚填料高 30%；?
- 树脂类型：环氧树脂基绝缘层 λ_ins 通常≤3W/(m?K)，聚酰亚胺基可达到 4-5W/(m?K)，但成本更高；?
- 对散热的量化影响：以 10W LED 元件（接触面积 1cm²）为例，环境温度 25℃：?
- λ_ins=1W/(m?K)（绝缘层厚度 100μm）：绝缘层热阻 R_ins=0.1m / (1W/(m?K)×0.0001m²)=1000℃/W（总热阻占比 80%），LED 结温达 1025℃（远超安全值）；?
- λ_ins=3W/(m?K)：R_ins=0.1/(3×0.0001)=333℃/W，结温降至 358℃；?
- λ_ins=5W/(m?K)：R_ins=0.1/(5×0.0001)=200℃/W，结温降至 225℃（需配合散热器进一步降温至 85℃以下）。?
2. 铝基导热系数（λ_al）：热量扩散的 “基础保障”?
铝基层的作用是 “扩散热量”，将绝缘层传导的局部热量均匀扩散至整个铝基板，再传递给散热器或空气，其导热系数决定扩散效率。?
- 物理意义：与绝缘层一致，单位 W/(m?K)，铝基导热系数远高于绝缘层，通常为 150-210W/(m?K)；?
- 常见材质与参数：?
- 1060 纯铝：λ_al=209W/(m?K)，纯度 99.6%，导热性好，但机械强度低（抗拉强度 60MPa），适用于无振动场景（如 LED 路灯）；?
- 6061 铝合金：λ_al=155W/(m?K)，含镁、硅合金元素，机械强度高（抗拉强度 110MPa），耐振动，适用于汽车电子、工业设备；?
- 5052 铝合金：λ_al=138W/(m?K)，耐腐蚀性强，适用于户外潮湿场景（如海上 LED 灯塔）；?
- 对散热的影响：铝基导热系数不足会导致 “局部热点”—— 例如，10W 元件用 1060 铝基（λ_al=209W/(m?K)），铝基表面温差≤5℃；用 6061 铝基（λ_al=155W/(m?K)），温差增至 8℃；用普通钢基（λ_al=45W/(m?K)），温差超 20℃，热点区域元件温度过高。?
3. 铜箔导热系数（λ_cu）：热量传递的 “初始环节”?
铜箔层是元件热量的 “第一接收者”，需快速将元件热量传递至绝缘层，其导热系数受纯度与厚度影响。?
- 标准参数：纯铜（纯度 99.9%）λ_cu=386W/(m?K)，行业通用 1oz（35μm）铜箔，厚度增加（如 2oz）对导热系数无显著提升（铜箔热阻占总热阻≤5%），但可提升载流能力；?
- 影响因素：铜箔纯度不足（如 99.5%），λ_cu 降至 360W/(m?K)，热阻增加 7%，对总散热影响较小，通常不作为核心优化点。?
二、热阻特性参数：热量传递的 “阻力指标”?
热阻是衡量散热阻力的核心参数，铝基板的总热阻（R_total）由 “铜箔热阻（R_cu）+ 绝缘层热阻（R_ins）+ 铝基热阻（R_al）+ 接触热阻（R_contact）” 组成，总热阻越小，散热效率越高。?
1. 绝缘层热阻（R_ins）：总热阻的 “主要贡献者”?
- 计算公式：R_ins = d_ins / (λ_ins × A)，其中 d_ins 为绝缘层厚度（m），A 为散热面积（m²）；?
- 行业标准：常规铝基板 R_ins≤10℃/W（λ_ins=1.5W/(m?K)，d_ins=100μm，A=1cm²）；高导热铝基板 R_ins≤5℃/W（λ_ins=3W/(m?K)，d_ins=100μm，A=1cm²）；?
- 优化方向：在绝缘性达标（击穿电压≥2kV/mm）前提下，减小 d_ins（如从 150μm 减至 100μm）或提升 λ_ins（如从 1.5W/(m?K) 增至 3W/(m?K)），可使 R_ins 降低 50%。?
2. 接触热阻（R_contact）：铝基与散热器的 “隐形阻力”?
接触热阻是铝基板与散热器之间的热阻，源于两者表面微观凹凸（粗糙度 Ra=1-5μm）导致的空气间隙，占总热阻的 20%-30%，易被忽视。?
- 影响因素：?
- 表面粗糙度：铝基与散热器表面 Ra 从 5μm 降至 1μm，R_contact 从 0.5℃/W 降至 0.1℃/W；?
- 安装压力：压力从 5N/cm² 增至 20N/cm²，空气间隙减少，R_contact 降低 60%（需避免压力过大导致铝基板变形）；?
- 导热界面材料（TIM）：涂抹导热硅脂（λ=2-5W/(m?K)）可填充空气间隙，R_contact 比无 TIM 时降低 70%；?
- 行业标准：铝基与散热器通过 TIM 贴合后，R_contact 应≤0.2℃/W（A=10cm²，压力 15N/cm²）。?
3. 总热阻（R_total）：散热效果的 “最终体现”?
- 计算公式：R_total = R_cu + R_ins + R_al + R_contact；?
- 应用场景要求：?
- 低功率 LED（1-5W）：R_total≤15℃/W，确保结温≤85℃；?
- 中功率 IGBT（20-50W）：R_total≤5℃/W，确保结温≤125℃；?
- 高功率模块（＞100W）：R_total≤2℃/W，确保结温≤150℃。?
三、耐温与机械性能参数：热管理可靠性的 “保障指标”?
1. 绝缘层耐温性（Tg 与连续使用温度）?
- 玻璃化温度（Tg）：绝缘层从刚性变为柔性的温度，环氧基绝缘层 Tg≥130℃，聚酰亚胺基≥200℃，Tg 过低会导致高温下绝缘层热阻骤升（如 Tg=130℃的环氧层，150℃时热阻增加 50%）；?
- 连续使用温度：环氧基≤125℃，聚酰亚胺基≤200℃，需高于元件工作温度 + 20℃余量。?
2. 铝基平整度与机械强度?
- 平整度：≤0.1mm/m，否则与散热器接触不良，R_contact 增加；?
- 机械强度：1060 铝基抗拉强度≥60MPa，6061≥110MPa，避免安装时变形。?
PCB 铝基板热管理需 “多参数协同优化”，核心是提升绝缘层导热系数、降低接触热阻，同时确保耐温与机械性能达标，避免单一参数优化导致整体散热效果不佳。
