多接口工业相机PCB避免接口间串扰与功能冲突指南

    多接口工业相机（如同时集成 GigE 网口、USB 3.2、GPIO 控制口）是柔性制造的 “多面手”，需在 60mm×40mm 的 PCB 上实现多协议兼容，但若布局不当，会出现接口间串扰 —— 某智能仓储的扫码相机，因 GigE 网口（1000Mbps）与 GPIO 口（5V 电平）间距仅 1mm，网口信号干扰 GPIO 控制，导致扫码成功后闸门不动作；某食品包装厂的检测相机，因 USB 3.2（5Gbps）与 GigE 信号串扰，USB 传输速率从 5Gbps 降至 2Gbps，图像传输卡顿；某汽车零部件厂的相机，因多接口共用电源，USB 供电噪声侵入网口，导致数据误码率从 10^-9 升至 10^-4。要实现多接口兼容，工业相机 PCB 需从 “分区布局、信号隔离、独立供电” 三方面设计。



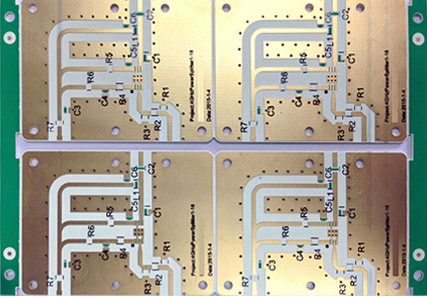

首先是接口分区布局。不同接口的信号特性差异大（高频 / 低频、数字 / 模拟），需按 “信号频率” 划分独立区域：一是 “高频区”（GigE/USB 3.2），布置在 PCB 一侧，靠近天线 / 接口连接器，采用罗杰斯 RO4350B 高频基材，减少信号衰减；二是 “低频区”（GPIO / 串口），布置在 PCB 另一侧，靠近 MCU 控制单元，用普通高 Tg FR-4，降低成本；三是 “隔离带”，区域间预留 2mm 宽的接地铜箔隔离带（厚度 1oz），隔离带与系统地单点连接，串扰抑制率提升 85%。某智能仓储通过分区布局，GigE 对 GPIO 的干扰从 50mV 降至 8mV 以下，闸门动作响应率达 100%。



其次是跨接口信号隔离。高频接口的噪声易通过电容耦合侵入低频接口，需针对性隔离：一是 “高频接口屏蔽”，GigE/USB 3.2 接口外侧布置金属屏蔽罩（0.15mm 铝箔），屏蔽罩接地电阻≤50mΩ，外部干扰抑制率≥90%；二是 “GPIO 信号滤波”，在 GPIO 线路串联 RC 滤波电路（1kΩ 电阻 + 0.1μF 电容），将高频噪声从 30mV 降至 5mV 以下；三是 “光耦隔离”，若 GPIO 控制强电设备（如电机），需在接口处串联光耦（如 TLP181），阻断干扰电流耦合，避免强电噪声反向侵入。某食品包装厂通过隔离优化，USB 3.2 传输速率恢复至 5Gbps，图像无卡顿。



最后是多接口独立供电。不同接口的供电需求不同，共用电源易导致噪声交叉干扰：一是 “分区供电设计”，GigE 网口用 5V/2A DC-DC 电源（效率≥90%），USB 3.2 用 5V/1A LDO（纹波≤10mV），GPIO 用 3.3V/0.5A LDO，各电源回路独立，避免噪声叠加；二是 “电源滤波强化”，在每个电源入口串联共模电感（TDK ACM2012）与磁珠（阻抗 600Ω@100MHz），并联 10μF 钽电容 + 0.1μF MLCC 电容，将电源纹波控制在 15mV 以内；三是 “接地优化”，各接口电源地独立连接至 PCB 中心接地点，形成 “星形接地”，避免接地回路电流干扰。某汽车零部件厂通过供电优化，网口数据误码率恢复至 10^-9，无数据传输错误。



针对多接口工业相机的需求，捷配推出集成级 PCB 解决方案：分区布局含高频 / 低频区 + 2mm 接地隔离带，串扰≤8mV；隔离设计用金属屏蔽罩 + RC 滤波 + 光耦，干扰抑制率≥90%；独立供电支持多电源回路 + 星形接地，纹波≤15mV。同时，捷配的 PCB 通过 USB-IF、GigE Vision 兼容性测试，适配网口 / USB/GPIO 多接口组合。此外，捷配支持 1-6 层集成 PCB 免费打样，48 小时交付样品，批量订单可提供接口兼容与串扰测试报告，助力工业相机厂商研发柔性适配的多功能设备。
