低压微型电机驱动器 PCB：12V 低压与微型化下，如何实现低功耗与 EMC 合规？

    低压微型电机（如家电风扇、扫地机器人、智能门锁电机）的驱动器需在 12V 低压、微型尺寸（≤30mm×20mm）、低功耗（整机功耗≤5W）条件下运行，同时需通过 EMC 认证（如 FCC Part 15、CE EN 55032），避免干扰周边设备。普通 PCB 常因设计缺陷导致问题：某扫地机器人的电机驱动器，因 PCB 尺寸过大（40mm×25mm），无法适配机身内部空间，被迫缩减电池容量；某智能门锁的驱动器因功耗过高（8W），4 节 AA 电池仅 1 个月就耗尽；某家电风扇的驱动器因 EMC 辐射超标（辐射值超 54dBμV/m），无法通过 FCC 认证，出口受阻。要适配低压微型场景，电机驱动器 PCB 需从 “微型化集成、低功耗优化、EMC 合规” 三方面设计。

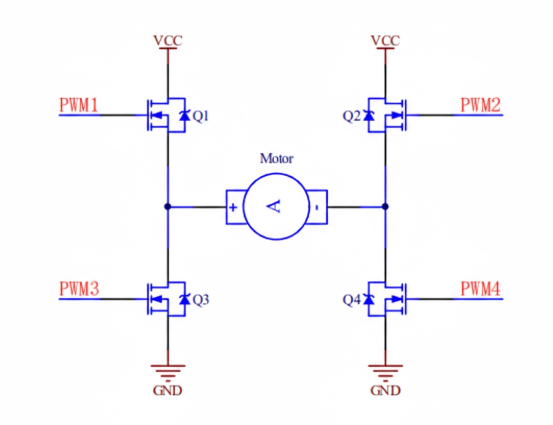

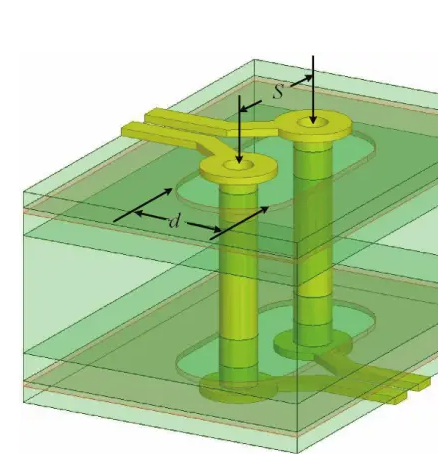

    首先是微型化的高密度布局。30mm×20mm 的空间需集成驱动芯片、电源模块、保护电路：一是 “多层 HDI 工艺”，采用 4 层 2 阶 HDI（盲孔 0.08mm，埋孔 0.1mm），元件布局密度提升 60%，在 30mm×20mm PCB 上可集成电机驱动芯片（如 TI DRV8833）、MCU（STM32L4）、过流保护电路；二是 “超微型元件”，选用 01005（0.4mm×0.2mm）阻容元件与 WLCSP 封装的驱动芯片（封装 1.5mm×1.5mm），元件占用面积减少 70%；三是 “立体布线”，将电源线路布置在内层，信号线路在外层，通过盲孔实现互联，平面空间利用率提升至 90%。某扫地机器人通过微型化优化，驱动器 PCB 尺寸从 40mm×25mm 缩小至 30mm×20mm，电池容量无需缩减，续航延长 2 小时。





    其次是低功耗的电路设计。低压微型电机需低功耗以延长电池续航：一是 “超低功耗元件”，MCU 选用 STM32L4 系列（静态电流 0.5μA），电机驱动芯片用 TI DRV8833（休眠电流≤1μA），电源管理芯片用 TI TPS62740（效率≥90%，静态电流 1μA），将驱动器功耗控制在 3W 以内；二是 “动态功耗模式”，设计 “运行 - 休眠” 双模：电机工作时，驱动芯片满负荷运行（功耗 3W）；电机停转时，MCU 与驱动芯片进入休眠（功耗≤100μW）；三是 “电源效率提升”，采用 “LDO+DC-DC” 混合供电，MCU 用 LDO（纹波小），电机驱动用 DC-DC（效率高），整体电源效率提升至 92%。某智能门锁通过低功耗优化，电池续航从 1 个月延长至 6 个月，无需频繁更换电池。





    最后是EMC 合规的防护措施。低压电机的 PWM 驱动信号（10kHz）易产生辐射干扰：一是 “电源滤波”，在电源入口串联共模电感（TDK ACM1210，阻抗 600Ω@100MHz）与磁珠（阻抗 1kΩ@100MHz），并联 X 电容（0.1μF/25V）与 Y 电容（1000pF/25V），将电源纹波控制在 10mV 以内；二是 “信号屏蔽”，在驱动芯片与电机接口之间布置 “接地铜箔屏蔽带”（宽度≥2mm，厚度 1oz），屏蔽带与系统地单点连接，辐射值从 58dBμV/m 降至 48dBμV/m；三是 “PCB 接地优化”，采用 “单点接地”，电源地、信号地、屏蔽地分别独立连接至 PCB 中心接地点，避免接地回路电流干扰。某家电风扇通过 EMC 优化，辐射值达标 FCC Part 15 标准，成功出口海外。





    针对低压微型电机驱动器 PCB 的 “微型化、低功耗、EMC” 需求，捷配推出微型化解决方案：微型化采用 4 层 2 阶 HDI+01005 元件，PCB 最小尺寸 25mm×15mm；低功耗含 STM32L4 MCU+TI DRV8833，功耗≤3W；EMC 防护含共模电感 + 接地屏蔽 + 单点接地，辐射≤48dBμV/m。同时，捷配的 PCB 通过 FCC Part 15、CE EN 55032 认证，适配家电、扫地机器人、智能门锁场景。此外，捷配支持 1-4 层微型驱动器 PCB 免费打样，24 小时交付样品，批量订单可提供尺寸与 EMC 测试报告，助力消费电子厂商研发小巧、节能的微型驱动产品。
