波峰焊 SMT 应用场景与发展趋势：从消费电子到汽车电子的适配
来源：捷配
时间: 2025/09/26 10:02:36
阅读: 335
标签：
波峰焊 SMT

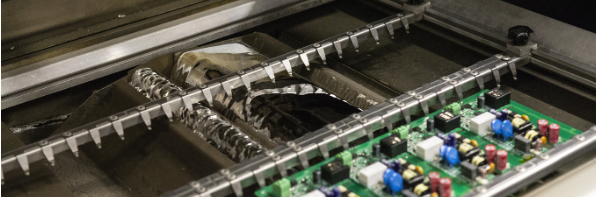

波峰焊 SMT 的应用需 “场景化适配”—— 消费电子追求 “高效量产”，汽车电子强调 “高可靠性”，工业控制注重 “耐环境”，不同场景对焊接质量、设备配置、工艺参数的要求差异显著。与 “通用工艺适配所有场景” 的误区不同，科学的应用需结合场景特性，调整波峰焊的设备选型、焊锡类型、检测标准，同时关注智能化、环保化的发展趋势，确保技术领先。今天，我们解析波峰焊 SMT 的典型应用场景与适配方案，以及未来发展趋势，帮你实现 “场景 - 工艺 - 设备” 的精准匹配。?
一、典型应用场景与适配方案?
1. 场景 1：消费电子（手机充电器、电视主板）—— 高效量产，低成本?
- 场景特性：?
- 元件类型：低功率 THT 元件（如插件电阻、电容、USB 连接器），引脚间距≥1.0mm，通孔直径≥0.5mm；?
- 生产需求：量产规模大（日产能 10 万 + 片 PCB），焊接节拍快（每小时 500-800 片），成本敏感（单位焊点成本≤0.1 元）；?
- 质量要求：缺陷率≤1%，满足 IPC-A-610 Class II 标准（商业级）；?
- 适配方案：?
- 设备选型：小型双波峰焊设备（占地面积≤5㎡），配备自动上下板机、AOI 检测，实现全自动生产；?
- 焊锡与助焊剂：无铅焊锡 SAC305（成本适中），免清洗助焊剂（减少后段清洗工序，降低成本）；?
- 工艺参数：锡温 252-253℃，传输速度 1.3-1.5m/min，波峰高度 0.8-1.0mm（1.6mm PCB）；?
- 检测方式：AOI 全自动检测（检测速度与生产节拍匹配），抽样 1% 人工复检；?
- 案例：某手机充电器工厂用双波峰焊设备，日产能 12 万片 PCB，焊接缺陷率 0.8%，单位焊点成本 0.08 元，满足量产与成本需求。?
2. 场景 2：汽车电子（车载电源、电机控制器）—— 高可靠性，耐环境?
- 场景特性：?
- 元件类型：高功率 THT 元件（如功率二极管、继电器、高压连接器），引脚间距≥0.8mm，需承受振动（10-2000Hz，加速度 30g）；?
- 生产需求：量产规模中等（日产能 1-3 万片），质量要求高（缺陷率≤0.1%），需通过 AEC-Q100 车规认证；?
- 环境要求：焊点需耐温（-40-150℃）、耐湿热（85℃/85% RH 1000 小时）；?
- 适配方案：?
- 设备选型：高稳定性双波峰焊设备（配备温度闭环控制、振动隔离装置），支持氮气保护焊接（减少焊锡氧化）；?
- 焊锡与助焊剂：高温无铅焊锡 SAC405（熔点 217℃，耐温性优于 SAC305），高活性助焊剂（含抗腐蚀成分）；?
- 工艺参数：锡温 255-260℃（确保高功率元件引脚充分浸润），传输速度 1.0-1.2m/min，波峰高度 1.0-1.2mm（2.0mm PCB），氮气纯度≥99.99%；?
- 检测方式：AOI+X-Ray 检测（检查通孔填充率），100% 焊点拉伸测试（强度≥8N），耐温 / 耐湿热可靠性测试；?
- 案例：某车载电源工厂用氮气保护波峰焊，焊接缺陷率 0.08%，焊点通过 - 40-150℃温度循环 1000 次无失效，满足 AEC-Q100 认证。?
3. 场景 3：工业控制（变频器、PLC）—— 耐重载，长寿命?
- 场景特性：?
- 元件类型：重载 THT 元件（如大功率 IGBT 模块、接线端子），引脚粗（直径≥1.0mm），通孔直径≥1.2mm；?
- 生产需求：量产规模小（日产能 500-1000 片），但焊点需长期稳定（寿命≥10 年），承受高电流（≥10A）；?
- 质量要求：缺陷率≤0.3%，满足 IPC-A-610 Class III 标准（工业级）；?
- 适配方案：?
- 设备选型：重型波峰焊设备（传输带承重≥5kg/m），配备加强型波峰系统（第一波流速≥1.2m/s，确保粗引脚填充）；?
- 焊锡与助焊剂：高锡含量焊锡 SAC305（锡含量 96.5%，导电性好），松香基助焊剂（润湿性强，适合粗引脚）；?
- 工艺参数：锡温 253-255℃，传输速度 0.9-1.1m/min（延长浸润时间至 5-6 秒），波峰高度 1.2-1.4mm（2.5mm PCB）；?
- 检测方式：AOI + 人工目视（重点检查粗引脚焊点），抽样 5% 进行高电流通电测试（10A 通电 1 小时，焊点温度≤80℃）；?
- 案例：某变频器工厂用重型波峰焊，粗引脚焊点填充率 95%，10A 通电测试后温度 75℃，满足工业长寿命需求。?
4. 场景 4：医疗设备（监护仪、超声设备）—— 高精度，低污染?
- 场景特性：?
- 元件类型：精密 THT 元件（如传感器、医疗连接器），引脚间距≤0.8mm，需避免助焊剂污染（医疗设备清洁度要求高）；?
- 生产需求：量产规模小（日产能 300-500 片），精度要求高（PCB 偏移≤0.2mm），需通过 FDA 认证；?
- 适配方案：?
- 设备选型：精密波峰焊设备（配备高精度传输系统，定位偏差≤0.1mm），支持清洗工序（去除助焊剂残留）；?
- 焊锡与助焊剂：低银无铅焊锡 Sn99.3Cu0.7（成本低，无银离子析出），医疗级助焊剂（低 VOC，残留量≤5μg/cm²）；?
- 工艺参数：锡温 250-252℃，传输速度 1.1-1.2m/min，波峰高度 0.7-0.9mm（1.6mm PCB），清洗水温 60-70℃；?
- 检测方式：AOI + 清洁度测试（用离子色谱仪检测残留，符合 FDA 标准）；?
- 案例：某医疗监护仪工厂用精密波峰焊，PCB 偏移 0.15mm，助焊剂残留 3μg/cm²，通过 FDA 认证。?
二、波峰焊 SMT 发展趋势：智能化、环保化、高效化?
1. 智能化：参数自适应与预测性维护?
- 核心技术：?
- AI 参数自适应：设备配备视觉识别系统，自动识别 PCB 元件类型（如引脚间距、通孔直径），动态调整锡温、传输速度（偏差≤±0.5℃/±0.05m/min）；?
- 预测性维护：通过传感器实时监测设备状态（如加热管电阻、传输带张力），AI 算法预测故障（如提前 1 周预警加热管老化），避免突发停机；?
- 应用价值：参数调整时间从 30 分钟缩短至 5 分钟，设备故障停机率从 5% 降至 1%。?
2. 环保化：无铅化与低 VOC?
- 核心方向：?
- 无铅焊锡普及：全面替代有铅焊锡（欧盟 RoHS 2.0 标准），开发低熔点无铅焊锡（如 Sn42Bi58，熔点 138℃），降低能耗；?
- 低 VOC 助焊剂：VOC 含量≤50g/L（欧盟 REACH 标准），开发水性助焊剂（VOC 接近 0），减少空气污染；?
- 焊锡回收：配备焊锡回收系统，回收率≥95%，减少资源浪费；?
- 应用价值：车间 VOC 排放减少 60%，焊锡资源利用率提升 20%。?
3. 高效化：双波峰升级与多线集成?
- 核心技术：?
- 三波峰系统：在双波峰基础上增加 “第三平滑波”，进一步减少桥连（桥连率从 1.5% 降至 0.5%）；?
- 多线集成：一台设备支持 2-3 条 PCB 生产线并行焊接（占地面积不变，产能提升 2-3 倍）；?
- 快速冷却：采用水冷 + 风冷复合冷却，冷却速率提升至 5℃/s，缩短生产节拍；?
- 应用价值：设备产能提升 50%，生产节拍从 1.5m/min 缩短至 2.0m/min。?
波峰焊 SMT 应用需 “场景化适配”，根据消费电子、汽车电子等场景的特性调整方案，同时紧跟智能化、环保化趋势，确保技术满足未来生产需求，实现 “高质量、高效率、低污染” 的焊接目标。?
