解锁可靠性：柔性 PCB 设计的 DFM 清单

设计柔性印刷电路板 （Flex PCB） 可以改变紧凑、轻质和创新电子产品的游戏规则。然而，确保柔性 PCB 设计的可靠性需要仔细注意可制造性设计 （DFM） 原则。如果您正在寻找柔性 PCB 设计清单、柔性电路的 DFM 指南或避免柔性 PCB 制造错误的方法，本指南适合您。我们还将介绍如何提高柔性 PCB 的可靠性并符合柔性 PCB 设计的 IPC 标准。

在这篇综合博客中，我们将引导您完成为柔性 PCB 量身定制的详细 DFM 清单。从材料选择到布局优化，您将找到可作的步骤来最大限度地减少错误并最大限度地提高性能。让我们深入了解设计可靠柔性电路的要点。

为什么 DFM 对柔性 PCB 可靠性很重要

柔性 PCB 因其弯曲和适应狭小空间的能力而独一无二，使其成为可穿戴设备、医疗设备和航空航天系统等应用的理想选择。然而，它们的灵活性带来了独特的挑战，例如弯曲过程中走线上的应力和潜在的制造缺陷。这就是可制造性设计 （DFM） 的用武之地。DFM 可确保您的设计针对生产进行优化，降低柔性 PCB 制造错误的风险并提高柔性 PCB 应用的可靠性。

通过遵循 DFM 指南，您可以避免现场代价高昂的重新设计、延误和故障。经过深思熟虑的设计不仅满足功能要求，而且符合制造能力，确保从原型到生产的更顺利过渡。

设计前了解柔性 PCB 基础知识

在深入研究清单之前，让我们先介绍一下柔性 PCB 的基础知识。与刚性板不同，柔性 PCB 使用聚酰亚胺或聚酯等材料，可以弯曲而不会断裂。它们通常具有较薄的铜层（通常为 0.5 盎司至 2 盎司，或 17 至 70 微米），需要特别注意叠层设计以保持信号完整性和耐用性。

柔性 PCB 可以是单面、双面或多层，它们可能包括柔性和刚性部分组合的刚柔结合配置。弯曲半径通常小至板厚的 10 倍，是设计中防止开裂或分层的关键因素。了解这些基础知识为应用柔性电路的 DFM 指南奠定了基础。

柔性 PCB 设计的综合 DFM 清单

以下是一份分步柔性 PCB 设计清单，可指导您完成创建可靠且可制造的柔性电路的过程。每个要点都经过精心设计，旨在解决常见陷阱并提高性能。

1. 耐用性和灵活性的材料选择

选择正确的材料是可靠的柔性 PCB 的基础。聚酰亚胺因其高热稳定性（高达 260°C）和柔韧性而成为最常见的基材。然而，对于成本敏感的项目，聚酯可以作为替代品，尽管它的耐热性较低（约 150°C）。

• 选择无粘合剂覆铜板以减少弯曲过程中的应力并提高可靠性。
• 考虑在液体光成像阻焊层上使用覆盖材料（如聚酰亚胺薄膜），以获得更好的灵活性和保护。
• 确保材料厚度符合弯曲要求——较薄的材料（例如 25 微米）用于更紧的弯曲，较厚的材料（例如 50 微米）用于适度的柔韧性。

选择热膨胀系数不匹配的材料可能会导致制造或作过程中分层，这是一种常见的柔性 PCB 制造错误。

2. 尽早定义折弯半径和弯曲区域

弯曲半径决定了柔性 PCB 可以在不损坏的情况下承受多少应力。一般经验法则是，对于动态应用（重复弯曲），弯曲半径至少为柔性材料厚度的 10 倍，对于静态应用（组装过程中一次性弯曲），弯曲半径至少为 6 倍。

• 避免在弯曲区域放置过孔、元件或焊点，以防止开裂。
• 在布局中使用渐变曲线而不是急弯，以均匀分布应力。
• 在 3D 建模软件中模拟弯曲，以在完成设计之前预测应力点。

3. 优化走线和过孔设计以提高灵活性

柔性 PCB 上的走线在弯曲过程中承受机械应力，因此其设计必须优先考虑耐用性。狭窄的走线更容易开裂，尤其是在动态柔性区域。

• 在弯曲区域使用更宽的走线（最小 6-8 密耳或 0.15-0.2 毫米），以降低破损风险。
• 垂直于折弯线布线以尽量减少应力集中。
• 在过孔连接处添加泪滴垫，以防止在应力下开裂。
• 避免在柔性区域使用过孔;如果不可避免，请确保使用至少比过孔直径大 10 密耳（0.25 毫米）的环形环加固它们。

信号完整性是另一个问题。对于高速信号，通过根据基板的介电常数（聚酰亚胺通常为 3.2-3.5）调整走线宽度和间距，保持受控阻抗（单端走线通常为 50 欧姆，差分对通常为 100 欧姆）。

4. 加入加强筋支撑

加强筋是添加到柔性 PCB 特定区域的刚性材料（如 FR4 或聚酰亚胺），为组件或连接器提供机械支撑。如果没有加强筋，重型部件在弯曲过程中会导致应力断裂。

• 将加劲肋放置在高密度构件区域或连接件下方，以防止弯曲。
• 确保加强筋厚度（通常为 0.2-0.8 毫米）符合机械载荷要求。
• 避免加强筋与弯曲区重叠以保持柔韧性。

5. 遵循柔性PCB设计的IPC标准

柔性 PCB 设计遵守 IPC 标准对于确保质量和可靠性是不容谈判的。IPC-2223 标准为柔性和刚柔结合 PCB 设计提供了详细指南，涵盖弯曲半径、材料选择和走线布线等方面。

• 请参阅 IPC-2223 了解最小弯曲半径和叠加建议。
• 使用 IPC-6013 作为性能和测试标准来验证设计的可靠性。
• 确保符合 IPC-9204 的柔性电路机械和电气测试标准。

遵循这些标准不仅可以提高柔性 PCB 的可靠性，还可以确保与制造工艺的兼容性，从而减少出错的可能性。

6. 最大限度地降低元件放置风险

柔性 PCB 上的元件放置需要仔细规划，以避免机械应力和制造问题。重型或大型部件会导致应力分布不均匀，从而导致故障。

• 尽可能将组件放置在刚性或加硬区域。
• 避免将组件放置在弯曲线或高应力区域附近。
• 使用轻质、薄型元件来减少机械负载（例如，0201 或 0402 SMD 封装）。

7. 制造公差设计

由于材料薄和工艺精确，柔性 PCB 制造涉及严格的公差。未对准或过于严格的规格可能会导致柔性 PCB 制造错误，例如错误配准层或不完整的蚀刻。

• 在走线和焊盘之间提供清晰的间距（至少 5 密耳或 0.13 毫米），以考虑蚀刻公差。
• 指定通孔钻孔的实际公差（例如，±3 密耳或 0.08 毫米）以避免钻头漂移。
• 包括基准标记，以便在制造过程中准确对齐层。

8. 测试和验证您的设计

测试是确保柔性 PCB 可靠性的关键步骤。在进入全面生产之前，请通过仿真和原型验证您的设计。

• 进行热循环测试（例如，-40°C 至 85°C）以检查是否分层或开裂。
• 进行弯曲测试（例如，在指定半径下循环 10,000 次）以验证动态应用中的耐用性。
• 使用电气测试来确认信号完整性，特别是对于有阻抗要求的高速设计。

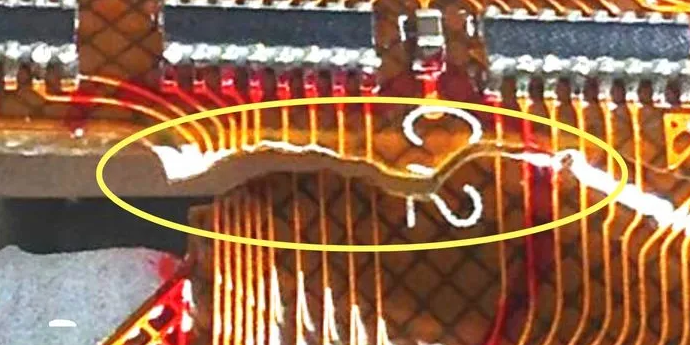

常见的柔性 PCB 制造错误以及如何避免它们

即使采用可靠的设计，制造错误也会损害柔性 PCB 的性能。以下是一些常见的柔性 PCB 制造错误以及使用柔性电路的 DFM 指南来防止这些错误的提示。

• 分层：由于材料不匹配或附着力差引起。使用无粘合剂层压板并确保兼容的热膨胀系数。
• 痕迹开裂：通常是由于弯曲区域的急弯或狭窄的痕迹。如前所述，遵循弯曲半径准则并使用更宽的走线。
• 失调：发生在多层堆叠过程中。包括基准标记，并允许在设计中设置制造公差。
• 不完全蚀刻：导致短路或走线薄弱。提供足够的间距并避免过于精细的特征（低于 3 密耳或 0.08 毫米）。

提高柔性 PCB 应用的可靠性

为了实现柔性 PCB 的长期可靠性，请在设计阶段考虑最终使用环境。例如：

• 在汽车应用中，通过使用较厚的材料（例如 50 微米）和增强过孔来设计抗振性。
• 对于医疗器械，通过选择符合 ISO 10993 标准的材料来优先考虑生物相容性。
• 在航空航天领域，使用高级聚酰亚胺确保极端条件（例如 -55°C 至 125°C）的热稳定性。

此外，与您的制造合作伙伴密切合作，使您的设计与他们的能力保持一致。共享详细的文档，包括叠层详细信息、材料规格和测试要求，以最大限度地减少沟通不畅。

使用 DFM 构建可靠的柔性 PCB

设计既可靠又可制造的柔性 PCB 并不一定令人畏惧。通过遵循此柔性 PCB 设计清单并遵守柔性电路的 DFM 指南，您可以避免常见的柔性 PCB 制造错误并确保柔性 PCB 应用的可靠性。与柔性 PCB 设计的 IPC 标准保持一致，进一步保证了质量以及与行业最佳实践的兼容性。
