零基础学 PCB 布局的4 个步骤

    很多电子爱好者或新手工程师，面对 PCB 布局时总觉得 “无从下手”—— 看着满屏的元件与线路，不知道该先摆哪个、怎么连线。其实 PCB 布局有明确的流程与逻辑，只要遵循 “先规划、再布局、后优化、勤检查” 的步骤，即使是零基础，也能完成可靠的 PCB 设计。今天就用通俗的语言，拆解 PCB 布局的完整流程，帮你从 “图纸” 顺利过渡到 “实物”。



布局不是盲目开始，而是要先明确 “设计需求与约束条件”，这一步能避免后续反复修改。首先要梳理 “电路功能与元件清单”：明确电路的核心功能（如电源供应、信号采集、无线传输），按功能将元件分类，比如电源类（DC-DC、LDO、电容）、数字类（MCU、按键、LED）、模拟类（传感器、运放）、高频类（无线模块、晶振），分类后能更清晰地规划布局分区。

其次要确认 “物理约束条件”：包括 PCB 的尺寸限制（如客户要求 PCB 最大尺寸 50mm×40mm）、厚度（如 1.6mm 常规厚度）、层数（如 2 层、4 层）、安装方式（如是否需要螺丝固定、是否有外壳高度限制）、元件封装规格。比如若 PCB 需装入外壳，要预留外壳内壁到元件的距离（≥2mm）；若有高度限制（如最大高度 8mm），则不能使用超过 8mm 的元件（如高 10mm 的电感）。这一步要重点核对元件封装 —— 从正规渠道获取元件的 datasheet，确认封装的 footprint（引脚位置、尺寸）、引脚间距、高度，避免因封装错误导致元件无法焊接。

最后要明确 “性能要求”：比如是否有高频信号（如 100MHz 以上）、是否需要抗干扰（如模拟信号采集）、是否有散热需求（如功率元件）。不同性能要求对应不同的布局策略，比如有高频信号需考虑阻抗匹配，有模拟信号需考虑接地隔离，有功率元件需考虑散热布局，提前明确这些要求，能让后续布局更有针对性。





准备工作完成后，进入布局规划阶段，核心是 “先划分功能区域，再确定核心元件位置”。第一步是 “功能分区”：在 PCB 版图上，用 “虚拟边界” 将 PCB 划分为不同的功能区，比如左侧为电源区、中间为数字核心区、右侧为模拟信号区、角落为高频无线区。分区的原则是 “功能关联就近、干扰远离”—— 同一功能的元件集中在一个区域，减少跨区域信号传输；干扰源（如电源模块、继电器）与敏感元件（如传感器、运放）分属不同区域，间距≥5mm，避免相互干扰。比如将电源区放在 PCB 边缘，远离中间的模拟信号区，可减少电源噪声对模拟信号的影响。

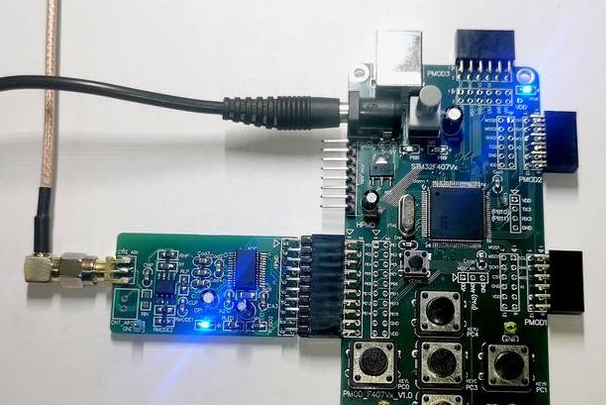

第二步是 “确定核心元件位置”：核心元件是电路的 “中枢”，比如 MCU、核心芯片、连接器，这些元件的位置会决定其他元件的布局，需优先确定。核心元件的布局原则是 “方便布线、靠近接口”：比如 MCU 作为数字核心，应放在 PCB 中心，方便与周围的数字元件（按键、LED）、模拟元件（传感器）、电源元件连接，减少线路长度；连接器（如 USB、电源接口）应放在 PCB 边缘，方便外部设备插拔，且避免挡住其他元件；高频核心元件（如无线模块）应放在 PCB 角落，远离干扰源，且靠近天线接口，减少高频信号衰减。





核心元件与分区确定后，开始细化布局与布线。元件摆放要注意 “朝向与间距”：元件朝向尽量一致（如电阻、电容的极性方向统一），方便焊接与检查；元件间距要足够，一般建议≥0.2mm（2 层板）、≥0.3mm（多层板），确保焊接时不会短路；有极性的元件（如电解电容、二极管、IC）要明确标注极性，避免装反。比如二极管的阴极、阳极方向要清晰，电解电容的正负极要与电路一致。

布线是布局的核心，需遵循 “短、直、缓、隔” 四大原则：“短” 指线路尽量短，减少信号延迟与衰减，尤其是高频信号（如≥100MHz），线路长度建议≤10cm；“直” 指线路尽量走直线，避免不必要的绕弯，若必须绕弯，采用 135 度圆弧过渡，避免 90 度或锐角弯折（会导致信号反射）；“缓” 指线路宽度变化要平缓，避免突然变宽或变窄（会导致阻抗突变），若需变宽，过渡段长度≥3 倍线宽变化量；“隔” 指不同类型的线路要隔离，比如电源线与信号线间距≥2mm，模拟线与数字线间距≥3mm，避免串扰。

此外，还要注意 “接地与电源线路”：电源线路要粗，一般建议线宽≥1mm（1oz 铜箔，承载 1A 电流），避免大电流导致的电压降；接地线路也要粗，数字地、模拟地、电源地分开布线，最后在公共接地点汇合；在每个 IC 的电源引脚附近，放置 0.1μF 去耦电容，电容与引脚间距≤2mm，滤除高频噪声。





布局与布线完成后，不能直接交付制作，需通过检查排除错误。第一步是 “DRC 检查”（设计规则检查）：利用 PCB 设计软件（如 Altium Designer、KiCad）的 DRC 功能，检查线宽、间距、封装、短路、开路等问题，比如线宽是否符合要求、元件间距是否足够、是否有未连接的线路，DRC 报错要全部修正，避免制作后出现物理错误。

第二步是 “功能检查”：对照电路原理图，逐一核对元件连接是否正确，比如 IC 的引脚是否与原理图一致、电源是否正确连接、接地是否合理，尤其要注意 “关键信号”（如复位信号、时钟信号）的连接，避免接错导致电路无法工作。

第三步是 “性能验证”：若有高频、高速或高要求的电路，可进行简单的性能仿真，比如信号完整性仿真（检查信号反射、串扰）、散热仿真（检查局部温度），若没有仿真工具，可咨询专业人士或参考同类成熟设计，确保布局满足性能要求。
