用于经济高效的单层 PCB 设计的 DFM 策略

在设计单层 PCB 时考虑到可制造性对于降低成本和确保生产过程顺利进行至关重要。通过专注于可制造性设计 （DFM） 策略，您可以优化单层 PCB 设计，以最大限度地减少错误、降低费用并提高整体效率。在本综合指南中，我们将探讨为单层 PCB 量身定制的关键 DFM 技术，包括走线布线优化、单层板的组件选择以及通过 DFM 降低成本的策略。无论您是工程师还是业余爱好者，此博客都将提供可作的见解，帮助您实现经济高效且可靠的设计。

什么是 DFM，为什么它对单层 PCB 很重要？

可制造性设计 （DFM） 是指以易于制造且具有成本效益的方式设计产品的做法。对于单层 PCB（最简单且通常最实惠的印刷电路板类型）来说，应用 DFM 原理至关重要。这些电路板仅在一侧有导电走线，使其成为低复杂度电路的理想选择，但它们也面临着独特的设计挑战。

在单层 PCB 设计中实施 DFM 策略有助于减少制造错误、降低生产成本并加快上市时间。由于空间和布线选项有限，每个设计决策都会影响电路板的可制造性。让我们深入研究具体策略，使您的单层 PCB 设计既高效又经济实惠。

单层 PCB 设计的关键 DFM 策略

下面，我们分解了单层 PCB 设计最有效的 DFM 策略，重点关注直接影响成本和可制造性的领域。

1. 优化跟踪路由以实现简单和高效

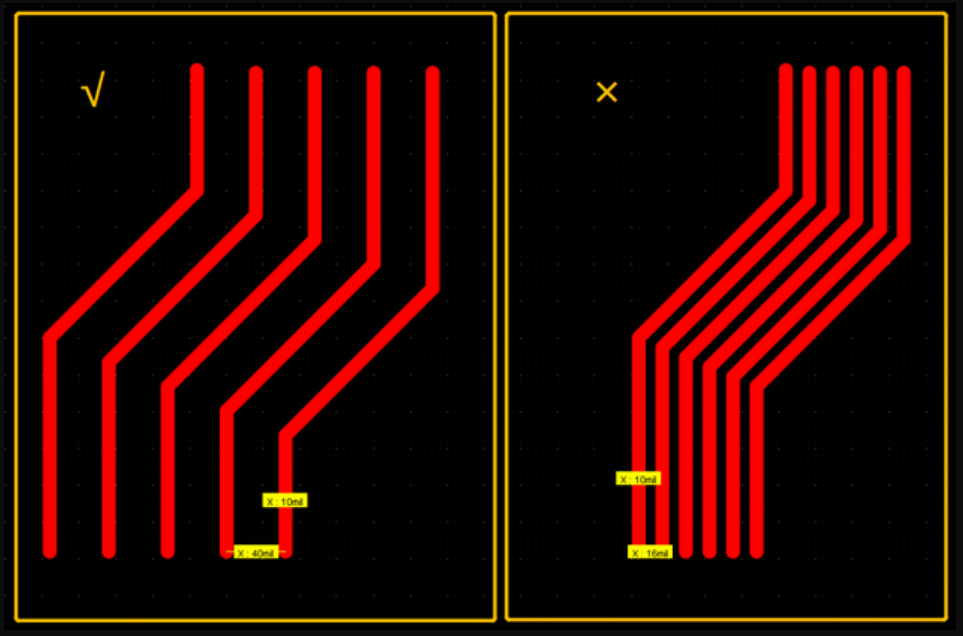

走线布线优化是单层 PCB DFM 的基石。由于您仅限于一个导电层，因此必须仔细规划布线以避免交叉并确保信号完整性，同时保持较低的制造成本。

• 最小化走线长度：较短的走线可减少材料使用并降低信号衰减的风险。例如，旨在将高速信号走线保持在 10 英寸以下，以在高达 100 MHz 的频率下保持信号完整性。
• 避免锐角：使用 45 度角而不是 90 度角，以防止制造过程中出现信号反射和蚀刻问题。尖角还会导致酸阱，导致蚀刻不均匀。
• 标准化走线宽度：对于标准电流负载（高达 6A），坚持使用 8-1 密耳等常见走线宽度。电源线的走线更宽（例如，2-3A为20-30密耳）可确保适当的电流处理，而不会使设计过于复杂。
• 最大化间距：走线之间保持至少 6-8 密耳的间距，以防止短路并简化蚀刻过程。这也减少了制造缺陷的机会。

通过专注于走线布线优化，您不仅可以提高单层 PCB 的性能，还可以使其生产更容易、更便宜。

2. 单层板的智能元件选择

单层板的元件选择在DFM和降低成本方面起着重要作用。正确的组件可以简化组装、降低成本并提高可靠性。

• 优先考虑通孔组件：单层 PCB 通常最适合通孔组件，因为它们不需要过孔或附加层进行安装。这些组件也更容易手动焊接，从而降低组装成本。
• 使用标准组件：选择广泛使用的标准组件，而不是专用或定制零件。例如，具有 5% 容差的普通 1kΩ 电阻器通常比具有 1% 容差的精密电阻器更便宜且更容易采购。
• 最小化组件数量：减少独特组件的数量，以简化库存管理并降低采购成本。例如，如果可能，在整个设计中使用单一类型的电容器值。
• 考虑组件放置：将组件放置在电路板的一侧以避免复杂的组装过程。将相似的组件组合在一起以简化焊接和检查。

为单层板选择深思熟虑的组件可确保您的设计在满足性能要求的同时保持成本效益。

3. 通过 DFM 利用成本降低策略

DFM 中的成本降低策略就是做出与制造能力相符的明智设计选择。对于单层 PCB，微小的改变可以节省大量成本。

• 坚持标准电路板尺寸：使用标准面板尺寸（例如 18x24 英寸）来最大限度地利用材料并减少制造过程中的浪费。由于面板化效率低下，定制尺寸通常会增加成本。
• 简化钻孔：限制钻孔尺寸的数量，避免非标准直径。标准钻头尺寸（例如 0.8 毫米或 1.0 毫米）加工速度更快、成本更低。每个设计的独特钻头尺寸应少于 5 种。
• 选择具有成本效益的材料：选择厚度为 4 毫米的标准 FR-1.6 材料，这种材料对于单层 PCB 应用广泛且价格实惠。除非您的应用绝对必要，否则避免使用特种层压板。
• 自动化装配设计：如果您的生产涉及自动化装配，请确保组件间距和方向符合拾取和放置机器的要求。这降低了体力劳动成本并加快了生产速度。

通过 DFM 实施这些成本降低策略可以将您的制造费用降低多达 10-15%，特别是对于大批量生产。

4. 确保适当的可制造性设计规则

遵守特定于单层 PCB DFM 的设计规则对于避免制造问题至关重要。这些规则弥合了设计意图和生产现实之间的差距。

• 检查最小间隙：确保走线、焊盘和电路板边缘之间至少有 6 密耳的间隙，以防止短路和制造缺陷。
• 避免重叠的垫子：重叠焊盘可能会导致焊接问题。相邻焊盘之间保持至少 10 密耳的间隔。
• 包括丝印层：为组件标签和方向标记添加透明丝印层。这有助于组装过程中并降低错误风险，从而节省时间和成本。
• 调试测试点：在您的设计中包括可访问的测试点，以简化制造过程中的质量检查。将它们放在顶层以便于访问。

遵循这些设计规则可确保您的单层 PCB 无需进行昂贵的修改即可投入生产。

单层 PCB DFM 的常见挑战以及如何克服这些挑战

虽然单层 PCB 比多层设计更简单，但它们也面临着独特的挑战。以下是使用 DFM 原则解决这些问题的方法。

1. 布线空间有限

由于只有一个导电层，在没有交叉的情况下布线所有走线可能很困难。要克服这个问题，请先规划元件放置，以尽量减少走线相交。使用跳线或零欧姆电阻器作为不可避免的分频器的经济高效的解决方案。

2. 信号完整性问题

单层PCB容易产生噪声和干扰，尤其是高速信号。使敏感走线远离电源线，并在可能的情况下保持接地层区域，即使是在单层上，也可以通过将电路板的一部分专用于地面。

3. 热管理

如果没有额外的散热层，热管理可能是一个问题。对电源元件使用更宽的走线，并在发热部件附近添加热通孔或铜浇注，以有效散热。

将 DFM 应用于单层 PCB 设计的好处

通过将 DFM 策略集成到单层 PCB 设计过程中，您可以获得以下几个优势：

• 降低生产成本：优化的设计可减少材料浪费、简化组装并最大限度地减少错误，从而在每个阶段节省资金。
• 更快的周转时间：可制造的设计意味着更少的修改和更快的生产周期，从而使您的产品更快地进入市场。
• 提高可靠性：DFM 确保您的设计考虑到现实世界的制造限制，从而生产出更可靠的电路板。

经济高效的单层 PCB 设计的最终技巧

在完成单层 PCB 设计之前，请考虑以下附加技巧，以最大限度地节省成本和可制造性：

• 始终在审查您的设计时牢记制造指南。许多PCB设计工具都包括DFM检查，以在生产前标记潜在问题。
• 在设计过程的早期与您的制造商合作，了解他们的具体功能和局限性。
• 从原型运行开始，在投入大规模生产之前进行小批量测试您的设计。

结论

设计具有 DFM 策略的单层 PCB 是实现经济高效且可靠的结果的有效方法。通过专注于走线布线优化、单层板的智能元件选择以及通过 DFM 降低成本的策略，您可以简化制造流程并节省生产费用。无论您是在从事简单的业余爱好项目还是商业产品，应用这些单层 PCB DFM 技术都可以确保您的设计既实用又经济实惠。

通过仔细规划和对细节的关注，您的单层 PCB 可以在不花太多钱的情况下实现性能目标。使用本指南中的见解来完善您的设计流程并创建易于制造且具有成本效益的电路板。
