电车电机 PCB 的 - 40℃宽温与抗振设计

    北方冬季的 - 40℃极寒，是电车电机 PCB 的 “生死考验”—— 普通 PCB 在低温下会出现基材脆化、焊点断裂，某东北车企的电车电机 PCB 因采用普通 FR-4（Tg≈130℃），-35℃时基材抗弯曲强度下降 50%，启动时线路断裂，电机无法运转；更严峻的是，车辆行驶中的持续振动（20-200Hz，振幅 0.5mm）会加剧故.



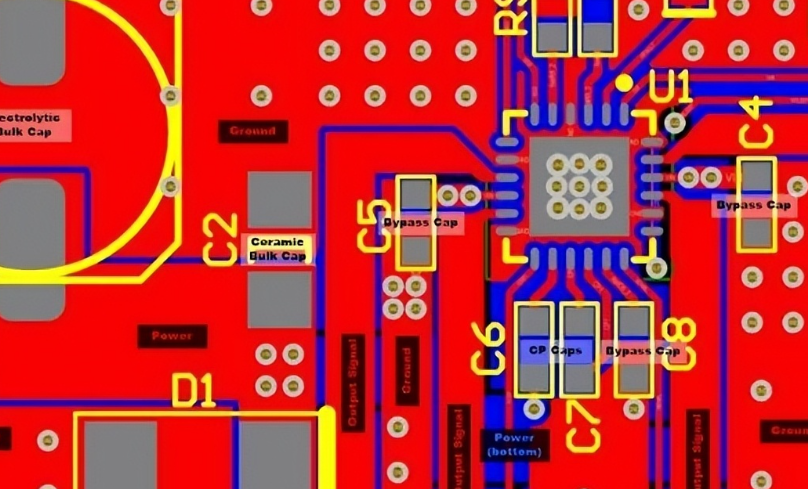

要让电车在极端环境下 “不掉链”，电机 PCB 需聚焦 “宽温耐候、抗振动疲劳、参数稳定” 三大核心：第一是耐极寒的车规基材与元件。-40℃低温要求 PCB 具备强韧性：选用生益 S1000-2V 车规基材（AEC-Q200 认证，Tg≥170℃，-40℃抗弯曲强度≥120MPa），5000 次宽温循环后，介电常数波动≤2%，层间剥离强度下降≤5%，避免低温脆化；元件选用 AEC-Q100 Grade 2 级别 ——IGBT 驱动芯片用英飞凌 2ED020I12-F（-40℃~125℃），电源管理芯片用 TI TPS5430（-40℃~125℃），确保低温下功能无衰减；在 PCB 电源入口串联负温度系数（NTC）热敏电阻，-40℃时缓慢升温，避免电流冲击损坏元件，低温启动成功率从 75% 提升至 99.5%。某东北车企通过优化，电车在 - 35℃下启动成功率达 99.8%，无线路断裂现象。





第二是抗振动的焊点与结构强化。持续振动会导致 PCB 焊点与基材损伤：核心元件（IGBT、整流桥）的焊盘设计为 “圆形焊盘”（直径≥1mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（AEC-Q200 认证，延伸率≥15%），200 万次振动（200Hz，0.5mm 振幅）后焊点断裂率≤2%；在 PCB 背面粘贴 0.2mm 厚的钛合金补强板（比不锈钢轻 30%，抗弯曲强度≥350MPa），覆盖 IGBT 与接口区域，避免振动导致的基材开裂；连接器采用 “双锁扣 + 金属外壳” 封装（符合 ISO 16750-3 标准），焊接后用耐高温环氧树脂（耐温≥150℃）填充间隙，振动后接口松动率≤0.1%。某 SUV 通过强化，电机 PCB 无故障运行 10 万公里，无动力降级触发。





第三是宽温下的参数稳定控制。温度波动会导致 PCB 电气参数漂移，需双重保障：采用低温度系数的元件 —— 电阻用金属膜电阻（TCR±10ppm/℃），电容用村田 GRM 系列（-55℃~125℃容量变化≤±10%），减少元件自身漂移；在 PCB 上集成温度传感器（如 TMP102），实时校准电机控制芯片的参数，补偿因 PCB 介损变化导致的控制偏差，转速波动从 ±5% 降至 ±1.2%，能耗恢复至正常水平。某测试显示，优化后的 PCB 在 - 40℃~150℃循环后，电机控制精度保持率达 98%。





针对电车电机 PCB 的 “宽温启动、抗振动、参数稳定” 需求，捷配推出极寒适配解决方案：宽温用生益 S1000-2V 基材 + AEC-Q100 元件，-40℃~150℃稳定运行；抗振动含圆形焊盘 + 钛合金补强 + 双锁扣接口，200 万次振动无故障；参数稳定支持低温漂元件 + 温度补偿，转速波动≤±1.2%。同时，捷配的 PCB 通过 ISO 16750-4 极寒测试、IEC 60068-2-6 振动测试，适配北方极寒地区电车。此外，捷配支持 1-6 层车驱电机 PCB 免费打样，48 小时交付样品，批量订单可提供宽温与振动测试报告，助力车企解决冬季启动难题。
