低压变频电机 PCB：家电与小型设备场景，如何平衡成本与能效？

来源：捷配时间: 2025/09/30 08:59:32 阅读: 18

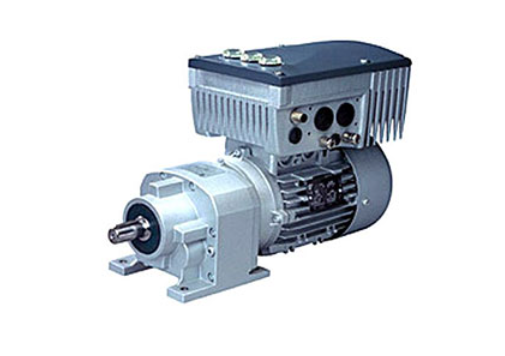

低压变频电机（如洗衣机电机、风机、小型水泵，电压 220V/380V）广泛应用于家电与轻工业领域，其 PCB 需在低成本（≤30 元）、小尺寸（≤80mm×60mm）的约束下，实现高效变频控制（能效等级≥IE3）。普通 PCB 常因过度设计或工艺简化，导致成本过高或能效不足：某家电厂的洗衣机变频 PCB，因采用高端罗杰斯高频基材，成本超 50 元，超出消费级定价预期；某风机厂商的变频 PCB 因铜箔厚度仅 1oz（35μm），200A 电流下线路损耗达 15%，电机能效降至 IE2 级；更严峻的是，某水泵变频 PCB 因布线混乱，PWM 信号谐波超标的 5%，导致电机运行噪音从 55dB 升至 70dB，用户投诉率飙升。在低压变频场景中，PCB 的 “成本 - 能效 - 体验” 平衡，是产品竞争力的关键。

要实现三者平衡，低压变频电机 PCB 需从 “成本优化、能效提升、降噪设计” 三方面突破：首先是低成本的基材与工艺选择。避免过度依赖高端材料，聚焦核心性能：非高频区域采用生益 S1141 普通高 Tg FR-4（成本比罗杰斯低 60%），220V/380V 信号传输损耗≤5%，满足低压变频需求；仅 PWM 驱动线路（频率 20kHz）局部采用罗杰斯 RO4350B 基材（占板面积≤15%），通过 “局部覆盖” 降低成本，谐波失真从 5% 降至 2%；元件选用国产替代型号（如国产 IGBT 芯片、阻容元件），成本比进口低 30%，整体 PCB 成本可控制在 28 元以内。某家电厂通过成本优化，洗衣机变频 PCB 成本从 50 元降至 28 元，符合消费级定价。

其次是高能效的线路与驱动设计。减少线路损耗与驱动损耗，提升电机能效：电源线路采用 2oz（70μm）铜箔，线宽≥5mm（200A 电流），线路损耗从 15% 降至 8%，电机能效恢复至 IE3 级；采用 “同步整流” 驱动架构，选用低导通电阻 IGBT（如英飞凌 IRF7811，导通电阻≤8mΩ），驱动损耗减少 40%；在电机绕组两端并联 RC 吸收电路（1kΩ 电阻 + 0.1μF 电容），抑制反电动势，减少电能浪费，某风机厂商通过能效优化，电机运行效率从 88% 提升至 92%，年耗电量减少 12%。

最后是低噪音的 PWM 信号优化。PWM 谐波是电机噪音的主要来源：PWM 线路设计为线宽 0.2mm、阻抗 50Ω±3% 的差分对，布线时避免 90° 弯折（用 135° 圆弧过渡，半径≥0.5mm），减少信号反射；在 PWM 芯片（如 TI DRV10987）输出端串联磁珠（阻抗 600Ω@100kHz），滤除高频谐波，谐波失真从 5% 降至 2%；PCB 接地采用 “单点接地”，电源地、信号地分别独立连接至接地点，避免接地回路噪声，某水泵厂商通过降噪优化，电机运行噪音从 70dB 降至 53dB，用户投诉率下降 90%。

针对低压变频电机 PCB 的 “低成本、高能效” 需求，捷配推出消费级 / 轻工业解决方案：成本控制用普通 FR-4 + 局部罗杰斯 + 国产元件，PCB 成本≤30 元；能效提升含 2oz 铜箔 + 同步整流，电机能效≥IE3；降噪支持 PWM 差分对 + 磁珠滤波，谐波≤2%。同时，捷配的 PCB 通过 GB 18613 能效测试、CE/FCC 电磁兼容测试，适配洗衣机、风机、水泵场景。此外，捷配支持 1-4 层低压变频 PCB 免费打样，24 小时交付样品，批量订单可提供成本与能效优化方案，助力厂商研发高性价比的低压变频产品。
