大功率变频电机 PCB：散热与算力的突破解析

来源：捷配时间: 2025/09/30 09:04:24 阅读: 16

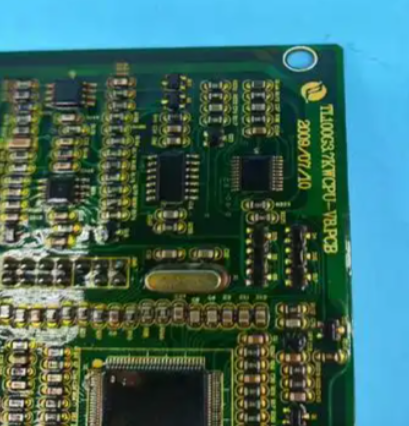

大功率变频电机（如新能源汽车驱动电机、工业主轴电机，功率 100kW 以上）的 PCB，需承载 IGBT（功率损耗达 200W）与 DSP 控制芯片的高算力，普通 PCB 因散热不良、供电不足，难以支撑长期高负荷运行 —— 某新能源车企的驱动电机 PCB，因采用普通 FR-4 基材（导热系数 0.3W/m?K），IGBT 温度超 170℃，频繁触发过热保护，电机扭矩输出波动 ±10%，加速时出现 “顿挫”；某机床厂的主轴变频 PCB，因 DSP 供电线路铜箔仅 2oz（70μm），算力满负荷时电压波动 ±5%，导致变频频率偏差超 1Hz，加工精度从 0.01mm 降至 0.05mm；更严峻的是，某风电场的变频电机 PCB，因散热通道堵塞，3 个月后 IGBT 烧毁，更换成本超 20 万元。在大功率场景中，PCB 的散热效率与供电稳定性，是决定电机性能上限的关键。

要突破 “高功率 = 高发热 = 高故障” 的困境，大功率变频电机 PCB 需从 “高效散热、稳定供电、算力支撑” 三方面优化：首先是IGBT 的定向散热结构。200W 功率需快速导出热量：采用 “FR-4+2mm 铝基板” 复合 PCB（导热系数 2.5W/m?K，是普通 FR-4 的 8 倍），在 IGBT 下方布置孔径 0.5mm、间距 1mm 的散热过孔阵列（过孔内壁镀铜 35μm），将热量传导至铝基板，再通过导热胶贴合至均热板（导热系数≥400W/m?K），IGBT 温度从 170℃降至 95℃；PCB 表面采用 “铜箔散热网格”（网格间距 1mm，厚度 3oz），覆盖 IGBT 周边 10cm 区域，增大散热面积；选用低热阻阻焊油墨（太阳油墨 SF-6000，热阻≤0.1℃?cm²/W），避免阻焊层阻碍热量散发，某新能源车企通过散热优化，IGBT 温度稳定在 92℃，电机扭矩波动从 ±10% 降至 ±1%，加速无顿挫。

其次是DSP 的多相稳定供电。高算力 DSP（如 TI TMS320F28335）需供电电压波动≤±2%：采用 “8 相供电设计”，每相配备独立 MOS 管（IRF7811）与电感（2μH/30A），通过 TI LM26420 多相控制器实现电流均衡分配，供电电压波动控制在 ±1.5% 以内；每相输出端并联 22μF 钽电容 + 0.1μF MLCC 电容（X7R 材质），滤除电源纹波，纹波电压≤8mV；在供电线路中串联合金电阻（精度 ±0.1%），实时监测电流变化，动态调整供电输出，某机床厂通过供电优化，DSP 电压波动从 ±5% 降至 ±1.2%，变频频率偏差≤0.2Hz，加工精度恢复至 0.01mm。

最后是高算力的线路与布局。DSP 需处理高频变频算法（如空间矢量调制），线路延迟需≤100ns：采用罗杰斯 RO4350B 高频基材（tanδ≤0.004@10GHz），DSP 与 IGBT 驱动芯片的连线长度≤3cm，信号延迟≤80ns；控制线路设计为阻抗 50Ω±2% 的微带线，布线时避免交叉与叠层，减少信号反射；在 PCB 上集成 FPGA（Xilinx Artix-7），分担 DSP 的实时控制任务，变频算法处理效率提升 50%，某风电场通过算力优化，变频电机响应速度从 200ms 降至 80ms，风能捕获效率提升 8%。

针对大功率变频电机 PCB 的 “高散热、高稳定” 需求，捷配推出大功率解决方案：IGBT 散热用 2mm 铝基 PCB + 均热板，温度≤95℃；DSP 供电支持 8 相设计 + LM26420，电压波动≤±1.5%；算力支撑用罗杰斯 RO4350B+FPGA 协同，延迟≤80ns。同时，捷配的 PCB 通过 ISO 16750-4 高温测试、大功率负载测试，适配新能源汽车、机床、风电场景。此外，捷配支持 1-8 层大功率变频 PCB 免费打样，48 小时交付样品，批量订单可提供散热与供电测试报告，助力厂商研发高性能大功率变频电机。
