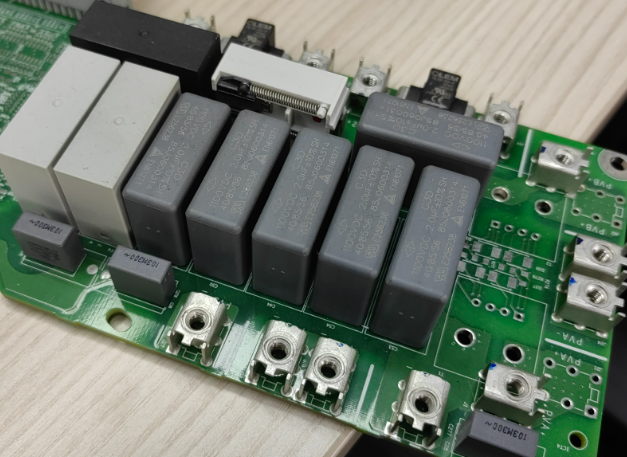

光伏逆变器 PCB 的户外生存法则：如何守住发电效率

    光伏逆变器作为光伏电站的 “能量转换核心”，需在户外 - 30℃极寒、60℃暴晒、90% RH 高湿环境下，将太阳能电池板的直流电转换为交流电（并网标准 220V/380V），其 PCB 若环境适应性不足，会直接导致发电效率骤降 —— 某北方光伏电站的逆变器，因 PCB 采用普通 FR-4 基材（Tg≈130℃），-25℃低温下基材脆化，IGBT 驱动信号延迟从 10μs 增至 50μs，逆变器启动成功率从 98% 降至 82%，冬季日均发电量减少 15%；某南方电站的逆变器因 PCB 散热不足（铜箔仅 1oz），60℃高温下直流母线线路温度超 120℃，触发过热保护，单日停机 2 小时，损失电量超 200kWh；更严峻的是，某山区电站因 PCB 未做防雷设计，雷击时浪涌电压击穿整流桥，整台逆变器报废，更换成本超 5 万元。



要让光伏逆变器在户外 “全天候稳定运行”，PCB 需构建 “宽温耐候、高效散热、浪涌防护” 三重防线：首先是宽温耐候的基材与元件选型。-30℃~60℃的温度波动要求 PCB 具备强稳定性：优先选用生益 S1141 高 Tg FR-4（Tg≥170℃，CTE≤13ppm/℃），5000 次宽温循环后，介电常数波动≤2%，层间剥离强度下降≤5%，避免低温脆化与高温软化；元件选用工业级宽温型号 ——IGBT 驱动芯片用英飞凌 2ED020I12-F（-40℃~125℃），电源管理芯片用 TI TPS5430（-40℃~125℃，效率≥90%），确保温度波动时功能无衰减；在 PCB 电源入口串联负温度系数（NTC）热敏电阻，-30℃时缓慢升温，避免电流冲击损坏元件，北方电站通过基材升级，逆变器冬季启动成功率恢复至 97%，发电量损失减少 12%。





其次是大电流的高效散热设计。光伏逆变器的直流母线电流可达 50A，普通 PCB 线路易过热：主回路（直流母线、IGBT 输出端）采用 3oz（105μm）加厚铜箔，线宽≥15mm（50A 电流），电流密度控制在 8A/mm² 以内，线路温度可降至 85℃以下；在 IGBT 芯片下方布置孔径 0.4mm、间距 1mm 的散热过孔阵列（过孔内壁镀铜 30μm），将热量传导至 PCB 背面的铝制散热片（导热系数≥4W/m?K），IGBT 温度从 150℃降至 90℃；PCB 表面采用 “铜箔散热网格”（网格间距 1mm，厚度 2oz），覆盖核心发热区域，散热面积增加 60%，南方电站通过散热优化，逆变器高温停机时间从 2 小时降至 0.5 小时，日均发电量提升 8%。





最后是雷击浪涌的三级防护。山区电站的雷击浪涌（电压可达 10kV）需严格阻断：电源入口串联 15kA/800V 压敏电阻（MOV-15D821K），吸收初级浪涌；整流后并联 TVS 管（SMBJ70CA），钳位电压至 70V，保护后续电路；IGBT 栅极串联 20Ω 限流电阻 + 1nF 电容，抑制栅极电压尖峰，某山区电站通过防护优化，逆变器浪涌损坏率从 8% 降至 0.3%，运维成本降低 96%。





针对光伏逆变器 PCB 的 “宽温、散热、抗浪涌” 需求，捷配推出户外专用解决方案：宽温设计用生益 S1141 基材 + 工业级元件，-30℃~60℃稳定运行；散热采用 3oz 铜箔 + 散热过孔阵列 + 铝制散热片，50A 电流温度≤85℃；浪涌防护含三级防护体系，耐受 10kV 雷击冲击。同时，捷配的 PCB 通过 IEC 60068-2-1/2 宽温测试、GB/T 19939 光伏逆变器标准，适配各类户外光伏电站。此外，捷配支持 1-6 层光伏逆变器 PCB 免费打样，48 小时交付样品，批量订单可提供环境适应性与散热测试报告，助力光伏设备厂商提升电站发电效率。
